¶ 阿里云物联网使用指南
非调试阶段，日志等级请调到ERROR以上，减少日志输出
阿里云物联网平台支持三种接入认证方式，分别是
- 自动注册： 无需提前注册设备，新设备即插即用。
- 一型一密： 需要提前注册设备，同一个产品使用相同认证信息。
- 一机一密： 需要提前注册设备，每个设备都有不用的认证信息。
¶ 设备配置和接入

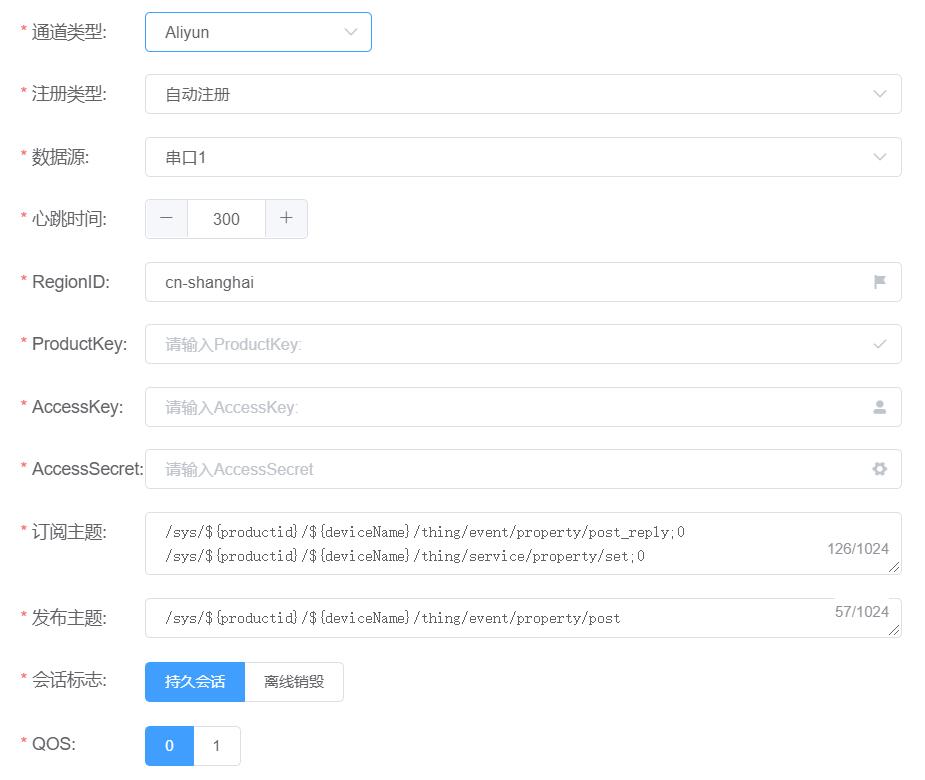

下面分别介绍三种认证方式的配置，配置页面如下图
通用属性包含：
- MQTT 会话标志位（reatin）:
- 消息QOS
- 绑定的数据源通道
- 订阅主题
默认配置：
/sys/${productid}/${deviceName}/thing/event/property/post_reply;0 /sys/${productid}/${deviceName}/thing/service/property/set;0 - 发布主题：
默认配置：
/sys/${productid}/${deviceName}/thing/event/property/post
¶ 自动注册
- 注意事项：需要在产品详情里面打开动态注册
自动注册需要填写三个参数
-
ProductKey： 产品ID
来源：阿里云物联网后台，产品信息
-
AccessKey ID
-
Access Key Secret
AccessKey 来源：- 点击阿里云后台右上角用户图标，选择用户AccessKey 管理;
- 如果提示是否使用子账户AccessKey 请选择是，使用子账户AccessKey 可以隔离账户权限，更加安全；

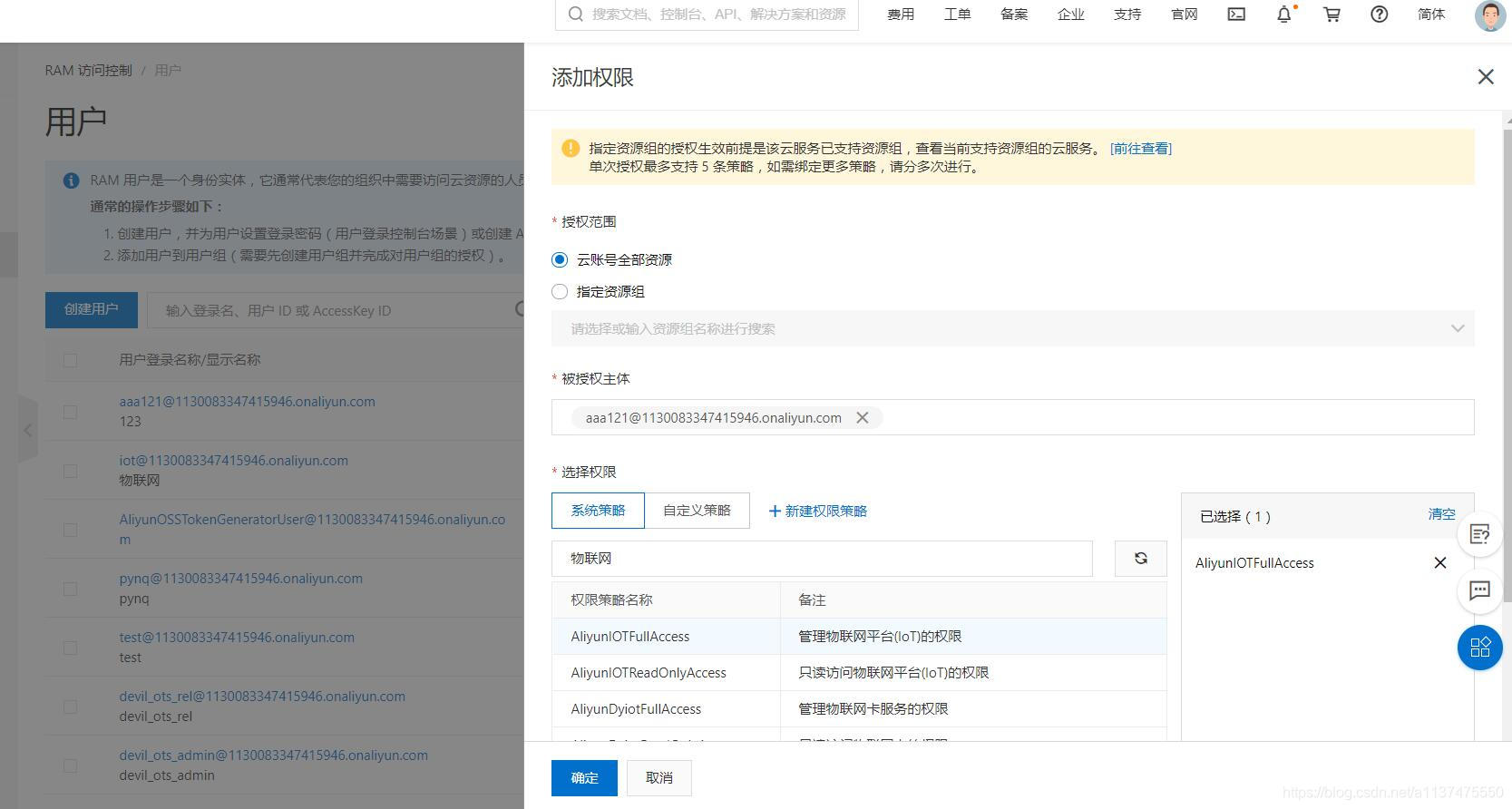

- 进入子账户管理后选择创建用户，点击对应用户选择添加权限，如图所示，为新建用户添加物联网平台管理权限，更多复杂策略参考阿里云子账户配置。
- 分配好权限后点击该用户详情，选择新建AccessKey 即可。
¶ 一型一密
- 注意事项：需要提前注册设备，设备名称必须为设备IMEI号码
一型一密方式适合对一种产品的全部设备进行配置，需要配置的参数有：

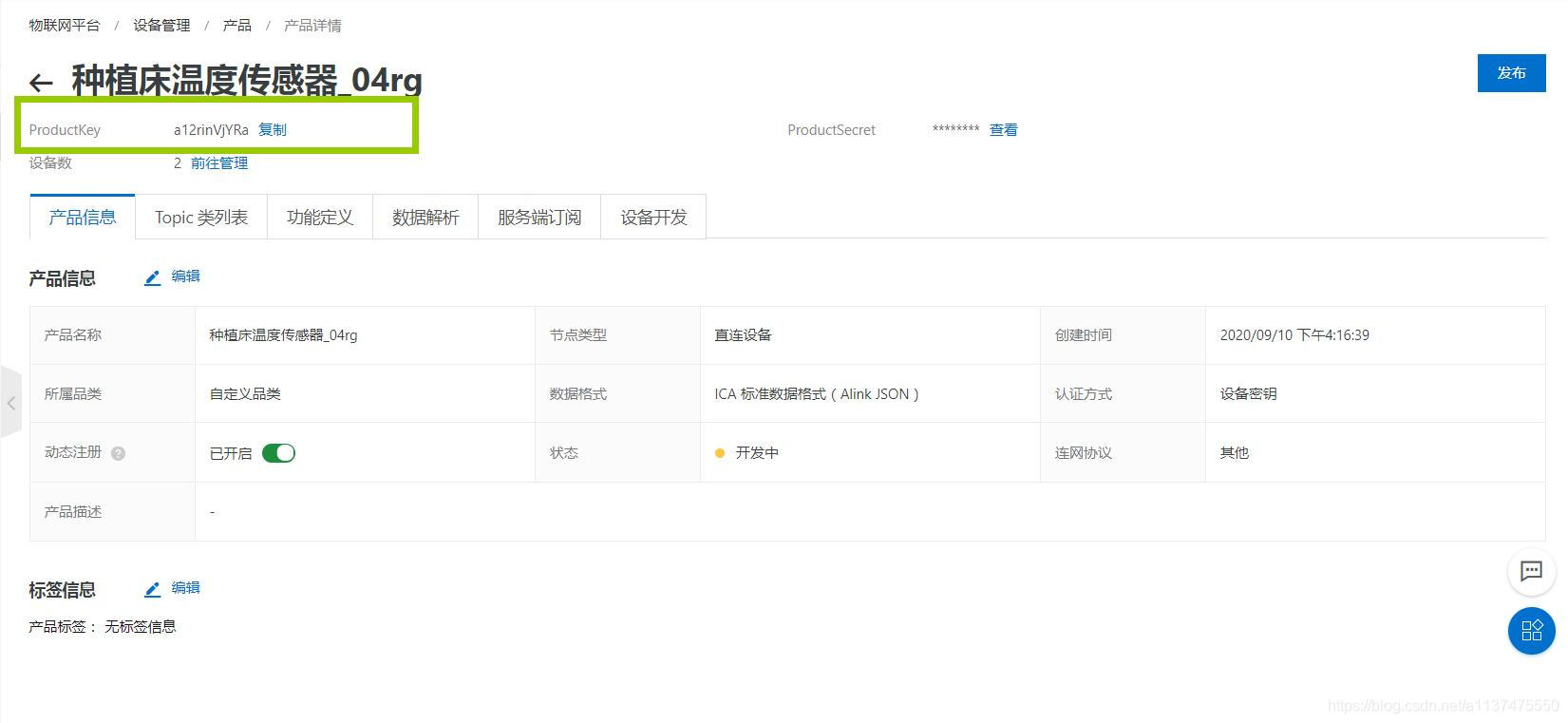

- ProductKey: 产品ID，阿里云后台产品详情点击查看获取

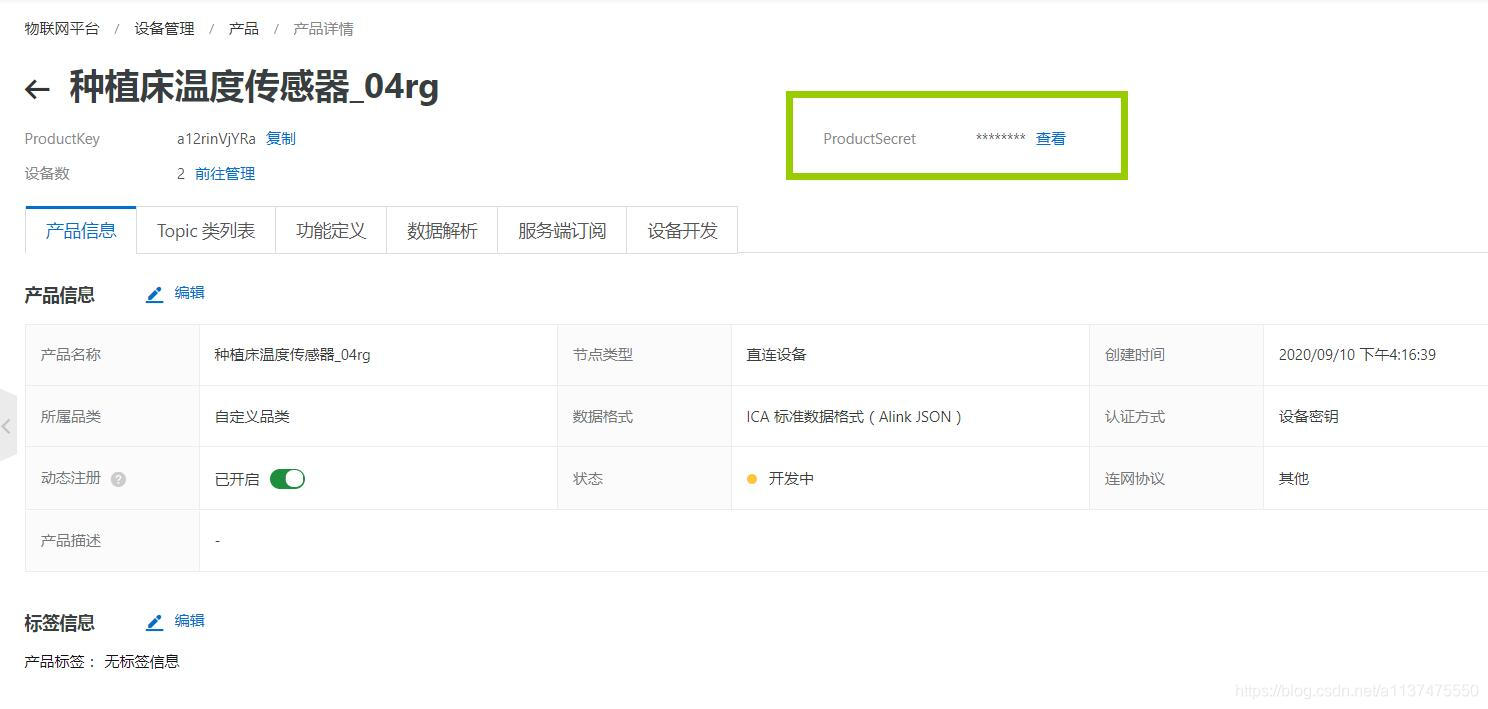

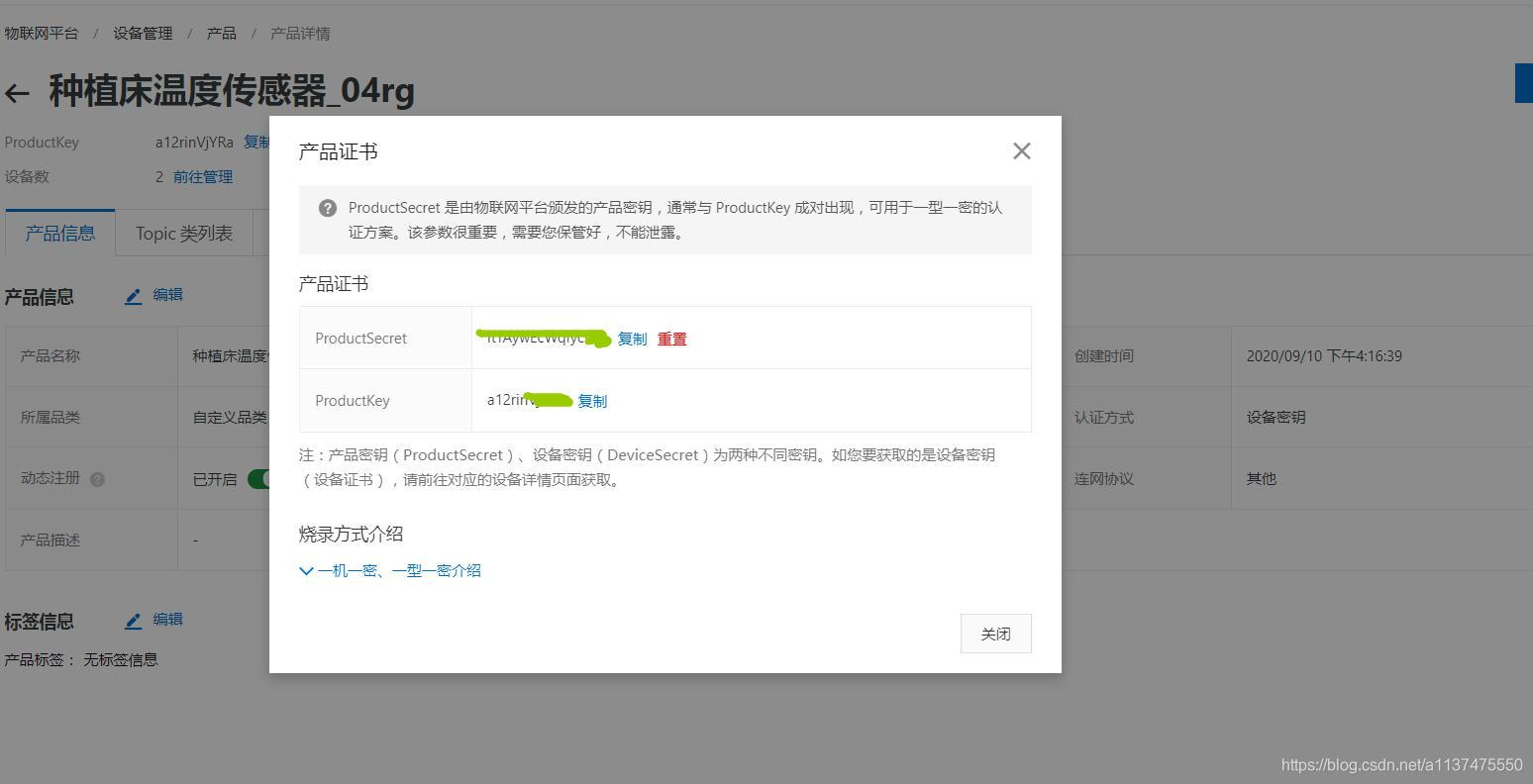

- ProductSecret: 产品密钥，阿里云后台产品详情点击查看获取
¶ 一机一密
- 注意事项：需要提前注册设备，设备名称必须为设备IMEI号码
一机一密需要给每个设备单独配置密钥，需要配置的参数有
- ProductKey: 产品密钥
- DeviceSecret: 设备密钥
- DeviceName: 设备名称（必须是设备IMEI码）

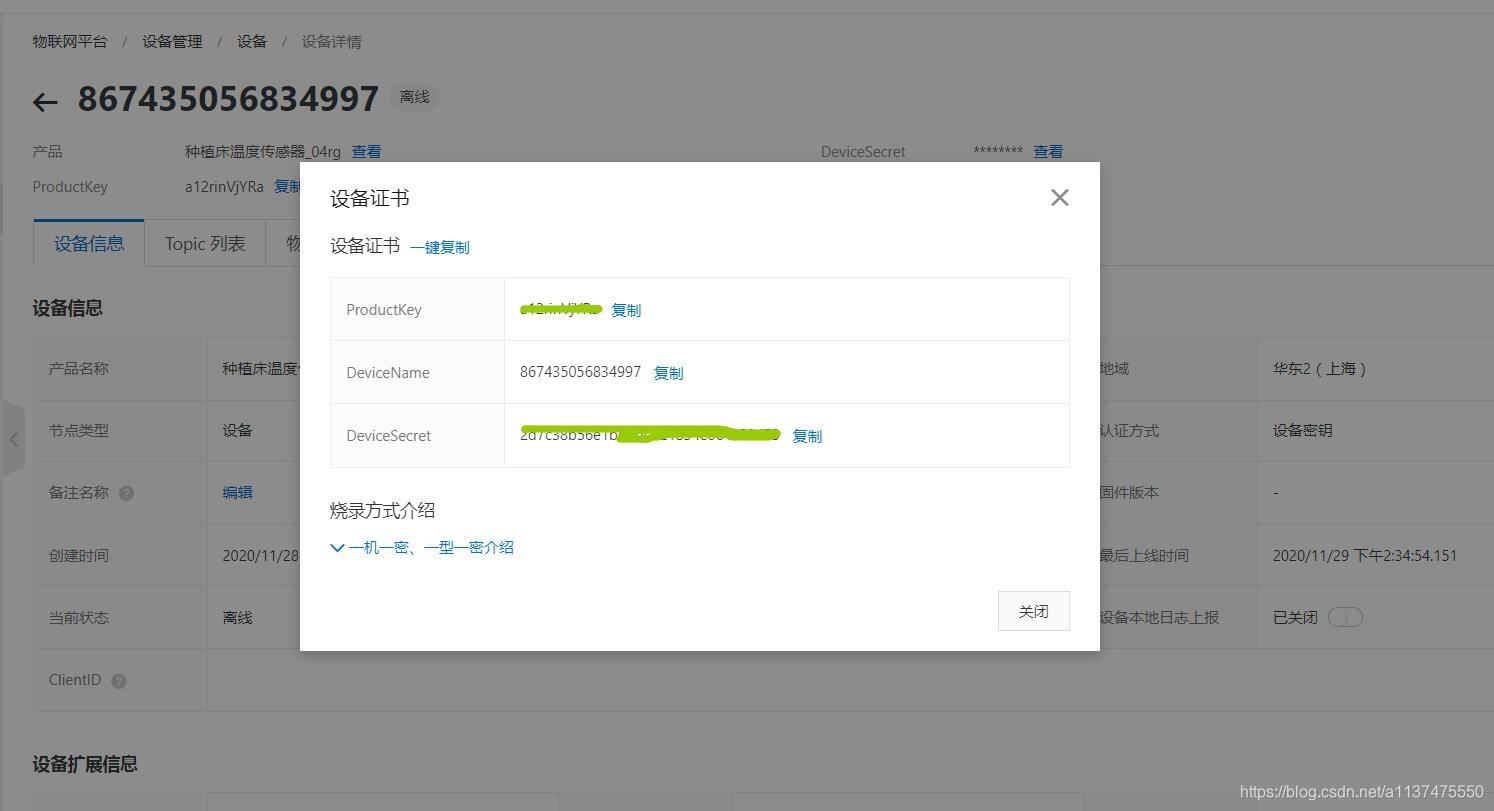

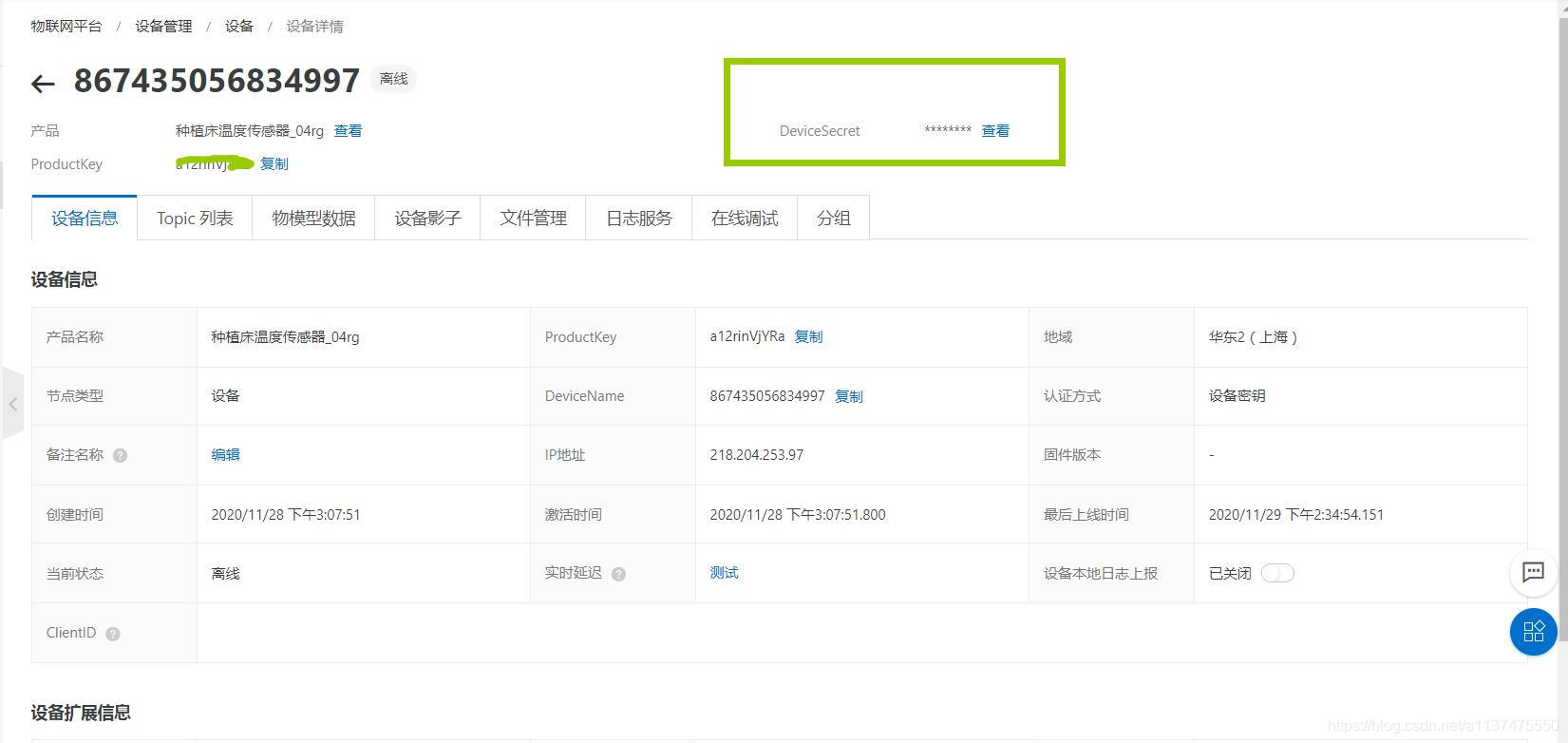

获取方式为点击阿里云物联网后台对应设备详情，点击查看获取
¶ 消息通信
¶ 通信主题
主题的配置格式为 {topic};qos
- 每条订阅包含topic名称和qos，一行一条；
- 主题和qos用分号隔离；可以不需要写qos，则默认是0。
- 如下：
/sys/${productid}/${deviceName}/thing/event/property/post_reply;0 /sys/${productid}/${deviceName}/thing/service/property/set - 主题里面的 ${productid} 和 ${deviceName} 会自动替换成设备对应配置的产品ID和设备IMEI码

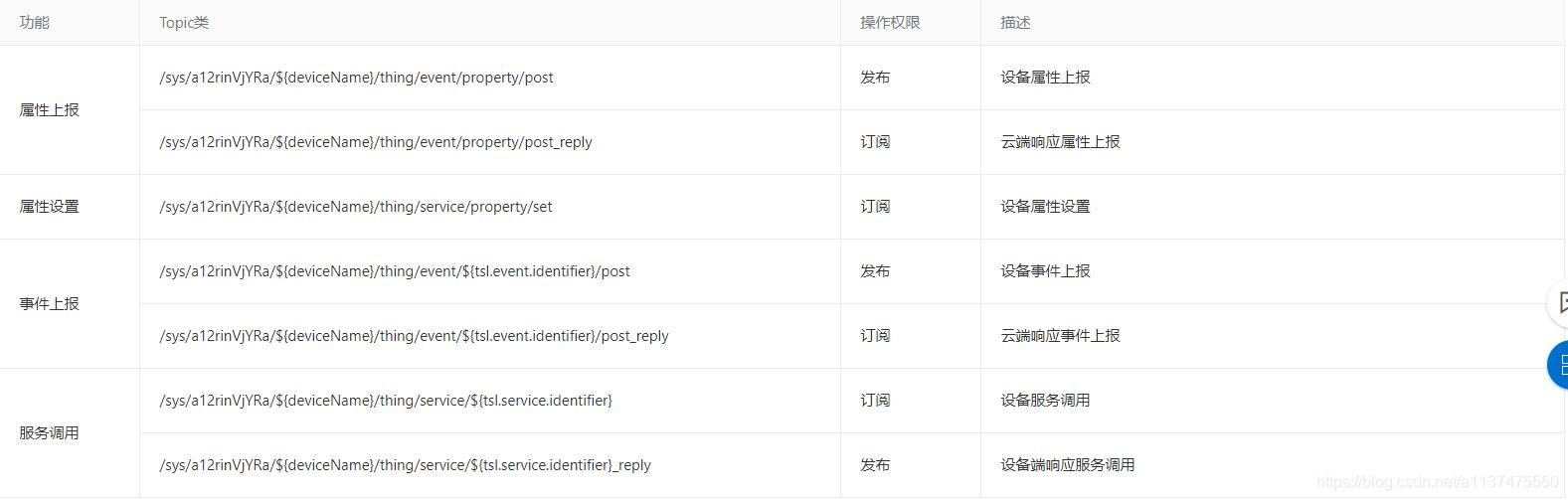

阿里云物联网物模型支持的主题：
DTU默认配置订阅主题为：
/sys/${productid}/${deviceName}/thing/event/property/post_reply;0
/sys/${productid}/${deviceName}/thing/service/property/set;0
- 登录上阿里云后平台会自动订阅所有service的主题
- 这里订阅了属性设置主题和属性上报响应主题，可以替换成自己的主题；
- 默认没有订阅服务主题，使用服务需要订阅对应主题，注意 不能使用通配符订阅service主题
原因：如果订阅了
/sys/a12rinVjYRa/${deviceName}/thing/service/#
当你响应服务的时候，发布的主题为
/sys/a12rinVjYRa/${deviceName}/thing/service/${tsl.service.identifier}_reply
这样会出现你发出去的数据又发给设备，如果你觉得没问题，那可以忽略，继续使用。 - 正常的服务主题订阅, 可以多条订阅：
/sys/${productid}/${deviceName}/thing/event/property/post_reply;0 /sys/${productid}/${deviceName}/thing/service/property/set;0 /sys/${productid}/${deviceName}/thing/service/test1;0 /sys/${productid}/${deviceName}/thing/service/test2;0 - 另外，阿里云物联网的同步服务调用RRPC支持会默认订阅
/sys/${YourProductKey}/${YourDeviceName}/rrpc/request/+
关于RRPC信息请参考：阿里云
DTU默认发布主题为属性上报：
/sys/${productid}/${deviceName}/thing/event/property/post
¶ 通信流程
属性上报
- DTU默认订阅了属性上报主题；
- MCU通过串口上传Alink Json格式数据：
- 上行（Alink JSON）：
请求Topic：/sys/{productKey}/{deviceName}/thing/event/property/post
响应Topic：/sys/{productKey}/{deviceName}/thing/event/property/post_reply - Alink请求数据格式：
{ "id": "123", "version": "1.0", "params": { "Power": { "value": "on", "time": 1524448722000 }, "WF": { "value": 23.6, "time": 1524448722000 } }, "method": "thing.event.property.post" }
属性设置
- 下行（Alink JSON）：
请求Topic：/sys/{productKey}/{deviceName}/thing/service/property/set
响应Topic：/sys/{productKey}/{deviceName}/thing/service/property/set_reply（无需回复，没有内置此发布主题） - Alink请求数据格式：
{ "id": "123", "version": "1.0", "params": { "temperature": "30.5" }, "method": "thing.service.property.set" }
设备服务调用（异步调用）
- 下行（Alink JSON）：
请求Topic：/sys/{productKey}/{deviceName}/thing/service/{tsl.service.identifier}
响应Topic：/sys/{productKey}/{deviceName}/thing/service/{tsl.service.identifier}_reply - Alink请求数据格式：
{ "id": "123", "version": "1.0", "params": { "Power": "on", "WF": "2" }, "method": "thing.service.{tsl.service.identifier}" } - 注意：响应数据的
id必须和下发指令一致，平台才能识别 - 重要，服务调用的逻辑：
- 正常运行中，平台下发了一条调用指令透传给MCU，MCU收到数据后响应指令，回复json中需要包含下发的指令id。
- DTU端会自动检测收到的消息的主题，如果是服务调用会进行标记，并记录service的
identifier和消息id； - 每当收到一条服务调用指令后，DTU会进行响应模式，此时收到MCU上发的数据后会自动发送到
/{tsl.service.identifier}_reply响应主题，发送后会把服务标记置0，此时若MCU继续上传数据，会上传到属性上报主题； - 即使服务标记置0后，DTU仍会保存上一次收到的服务调用主题和消息id, 若在上传服务调用响应消息，DTU会检测回复的消息id, 若id和保存的前一次服务下发id一致，依然会发布到对应的服务响应主题；
- 结论： 若MCU上传服务调用响应，id必须和下发的一致；若MCU上传属性上报，消息id 必须独特 不能和之前任何消息重复。
- 如何发布消息到任意注意，参考后文使用实战。
设备服务调用（同步调用）
- RRPC通信相关Topic格式如下：
RRPC请求消息Topic：/sys/${YourProductKey}/${YourDeviceName}/rrpc/request/${messageId}
RRPC响应消息Topic：/sys/${YourProductKey}/${YourDeviceName}/rrpc/response/${messageId}
RRPC订阅Topic：sys/${YourProductKey}/${YourDeviceName}/rrpc/request/+ - 该主题是默认订阅的
- 同步调用平台响应时间为8秒，超过8s未返回平台会认为调用失败
- 此调用使用方式和异步完全一致，除了有响应时间限制。
¶ 透传使用实战

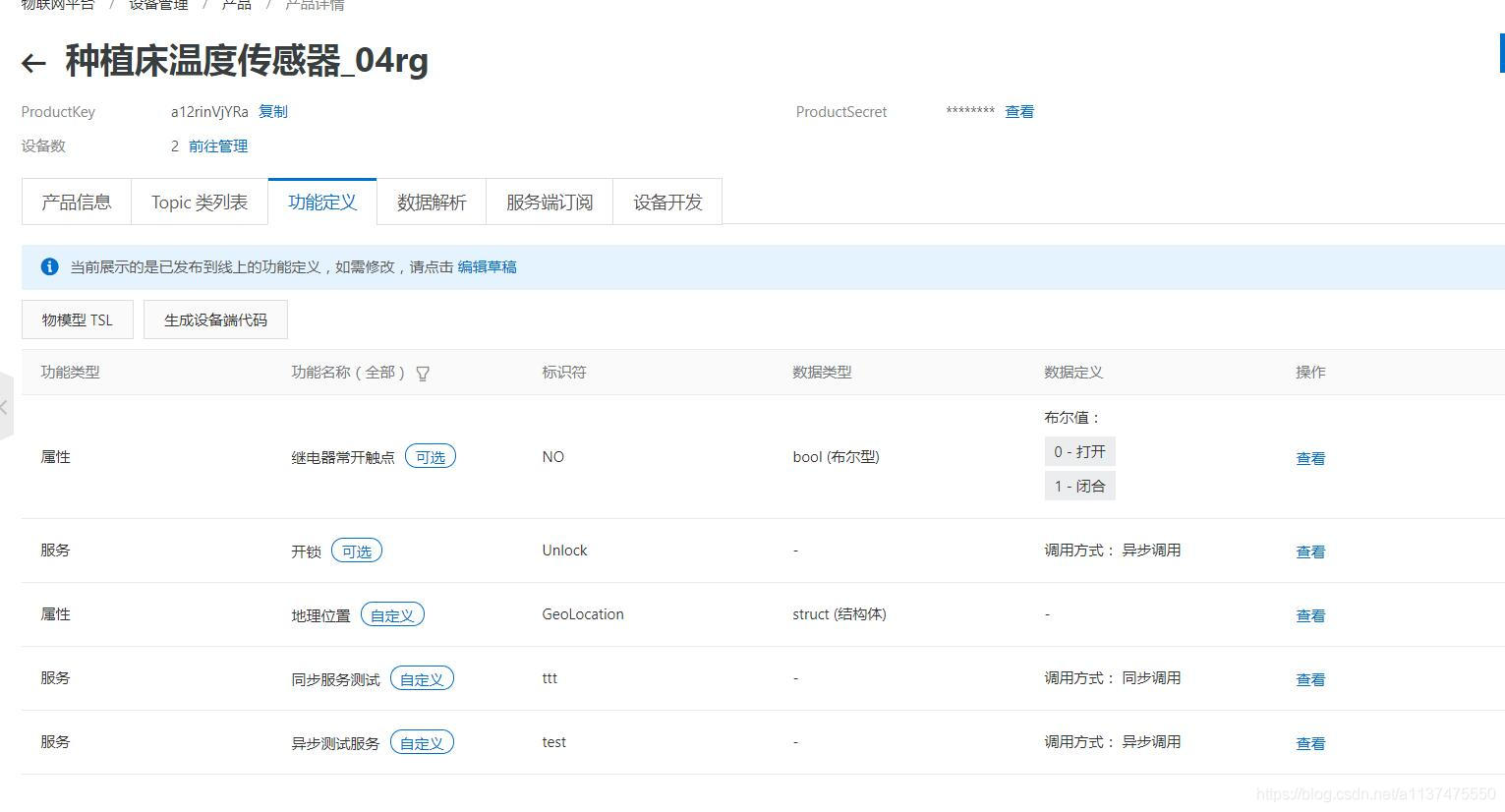

首先在阿里云物联网平台新建了以下产品
主题订阅配置：
/sys/${productid}/${deviceName}/thing/event/property/post_reply;0
/sys/${productid}/${deviceName}/thing/service/property/set;0
/sys/${productid}/${deviceName}/thing/service/test;0
主题发布配置：
/sys/${productid}/${deviceName}/thing/event/property/post
¶ 属性上报
针对继电器触点属性NO进行调试，MCU上传数据, id建议使用时间戳或者随机数：
{
"id": "123",
"version": "1.0",
"params": {
"NO": {
"value": 1,
"time": 1524448722000
}
},
"method": "thing.event.property.post"
}
收到服务器响应：
{"code":200,"data":{},"id":"123","message":"success","method":"thing.event.property.post","version":"1.0"}

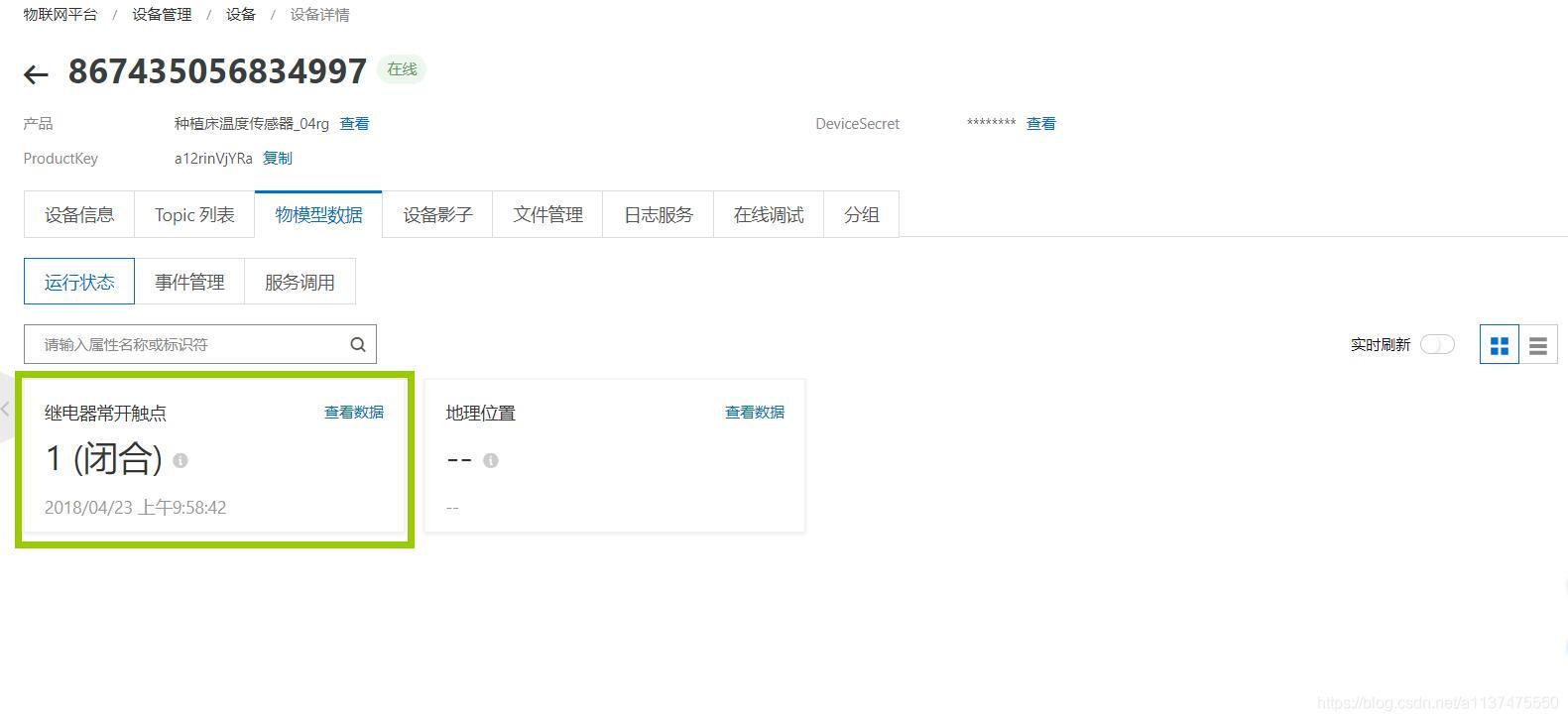

查看响应
¶ 异步服务调用
- 针对异步服务调用

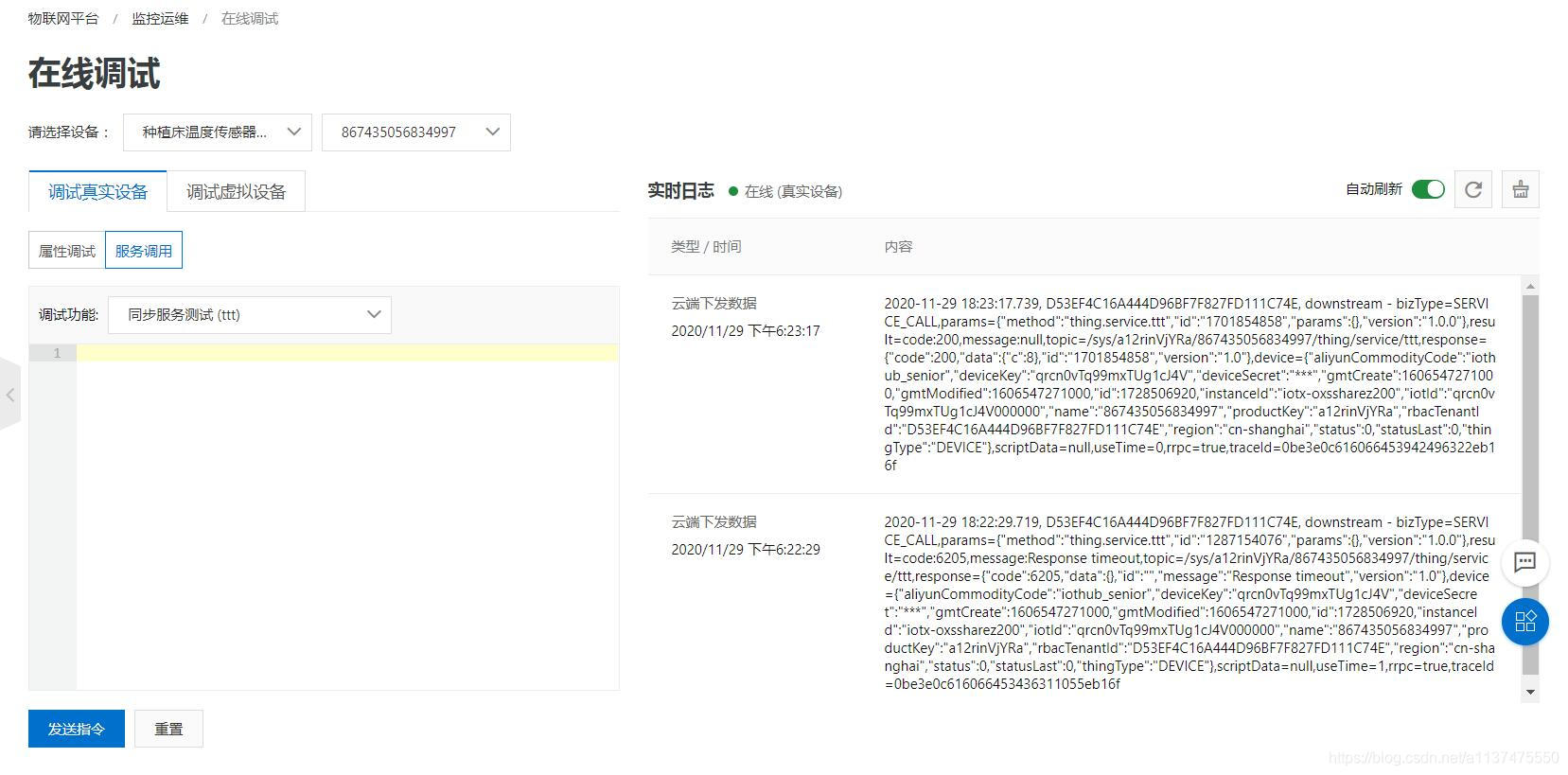

test进行调试，打开平台设备在线调试：
下发参数为：{"a":1}，点击下发，查看MCU从串口1收到的消息
{"method":"thing.service.test","id":"411202337","params":{"a":1},"version":"1.0.0"}
查看luatool打印的DTU日志：
[2020-11-29 18:07:32.546] [I]-[订阅的消息:] /sys/a12rinVjYRa/867435056834997/thing/service/test
MCU回复信息：
查看luatool的DTU日志{ "id": "411202337", "code": 200, "data": { "b": 4 }, "method": "thing.service.test_reply" }
[2020-11-29 18:10:20.240] [I]-[-----发布的主题:] /sys/a12rinVjYRa/867435056834997/thing/service/test_reply

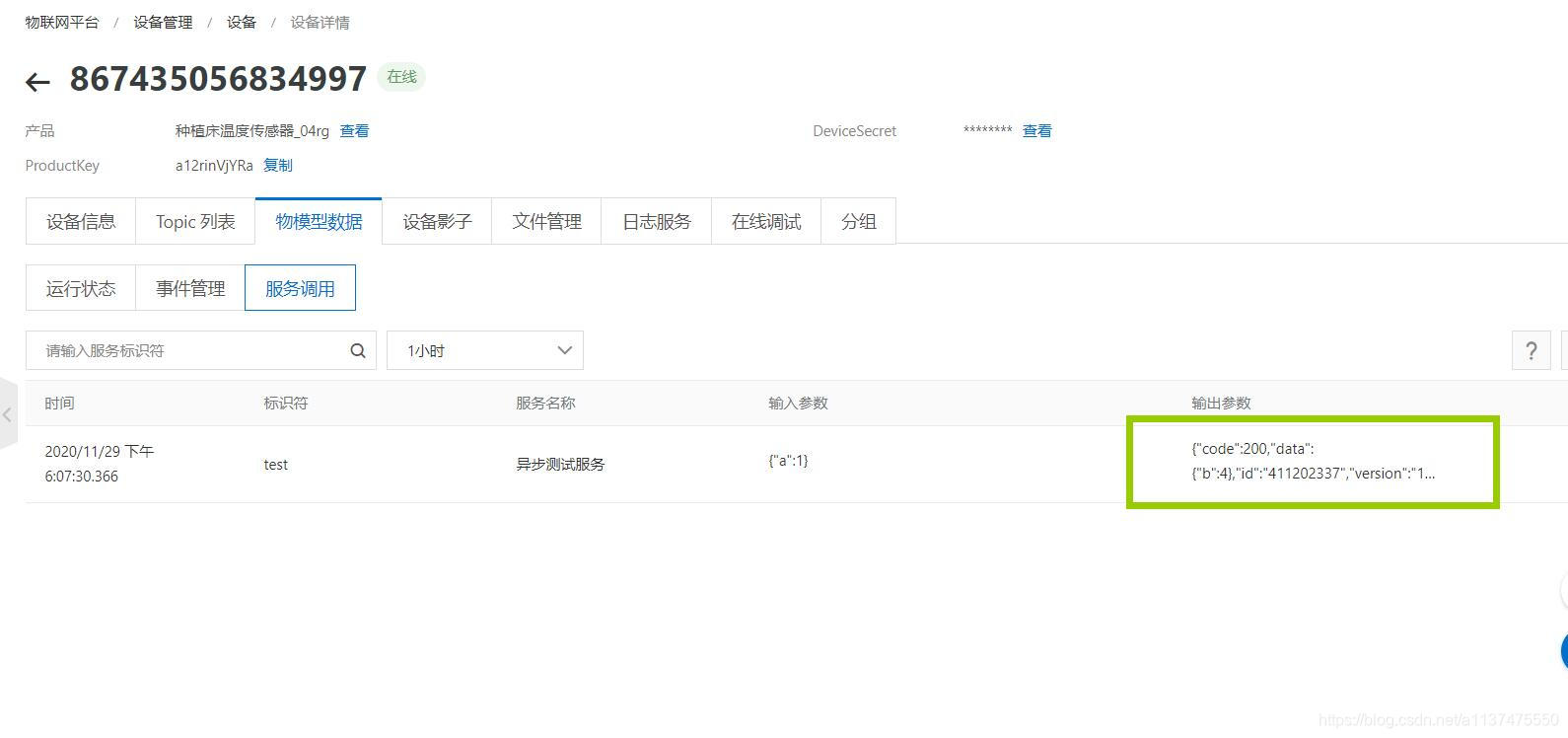

查看平台反馈
- 接下来继续上传，此时MCU上传一条属性上报消息：
查看luatools打印日志{ "id": "12345", "version": "1.0", "params": { "NO": { "value": 10 } }, "method": "thing.event.property.post" }
[2020-11-29 18:13:09.816] [I]-[-----发布的主题:] /sys/a12rinVjYRa/867435056834997/thing/event/property/post
可以看到此时上传的主题已经自动发生了变化，注意上面的属性消息id要变化。 - 接下来接续上传，此时再重复回复前一次的服务调用（因为DTU记录了上一次的服务调用消息id），MCU上传信息：
回复的参数变成了8，消息id还是前一次服务调用的id。查看luatool日志：{ "id": "411202337", "code": 200, "data": { "b": 8 }, "method": "thing.service.test_reply" }
[2020-11-29 18:18:12.469] [I]-[-----发布的主题:] /sys/a12rinVjYRa/867435056834997/thing/service/test_reply
查看平台反馈，可以看到前一次的调用结果已经被覆盖了。
¶ 同步服务调用
同步服务调用和异步使用完全一致，只是有了8S的响应时间限制。
点击下发同步服务指令
MCU收到信息：
{"method":"thing.service.ttt","id":"1701854858","params":{},"version":"1.0.0"}
查看luatools打印日志
[2020-11-29 18:23:16.516] [I]-[订阅的消息:] /sys/a12rinVjYRa/867435056834997/rrpc/request/1332993514417689600
此时需要在超时前响应数据, MCU响应：
{
"id": "1701854858",
"code": 200,
"data": {
"c": 8
},
"method": "thing.service.ttt_reply"
}
查看DTU日志：
[2020-11-29 18:23:19.667] [I]-[-----发布的主题:] /sys/a12rinVjYRa/867435056834997/rrpc/response/1332993514417689600

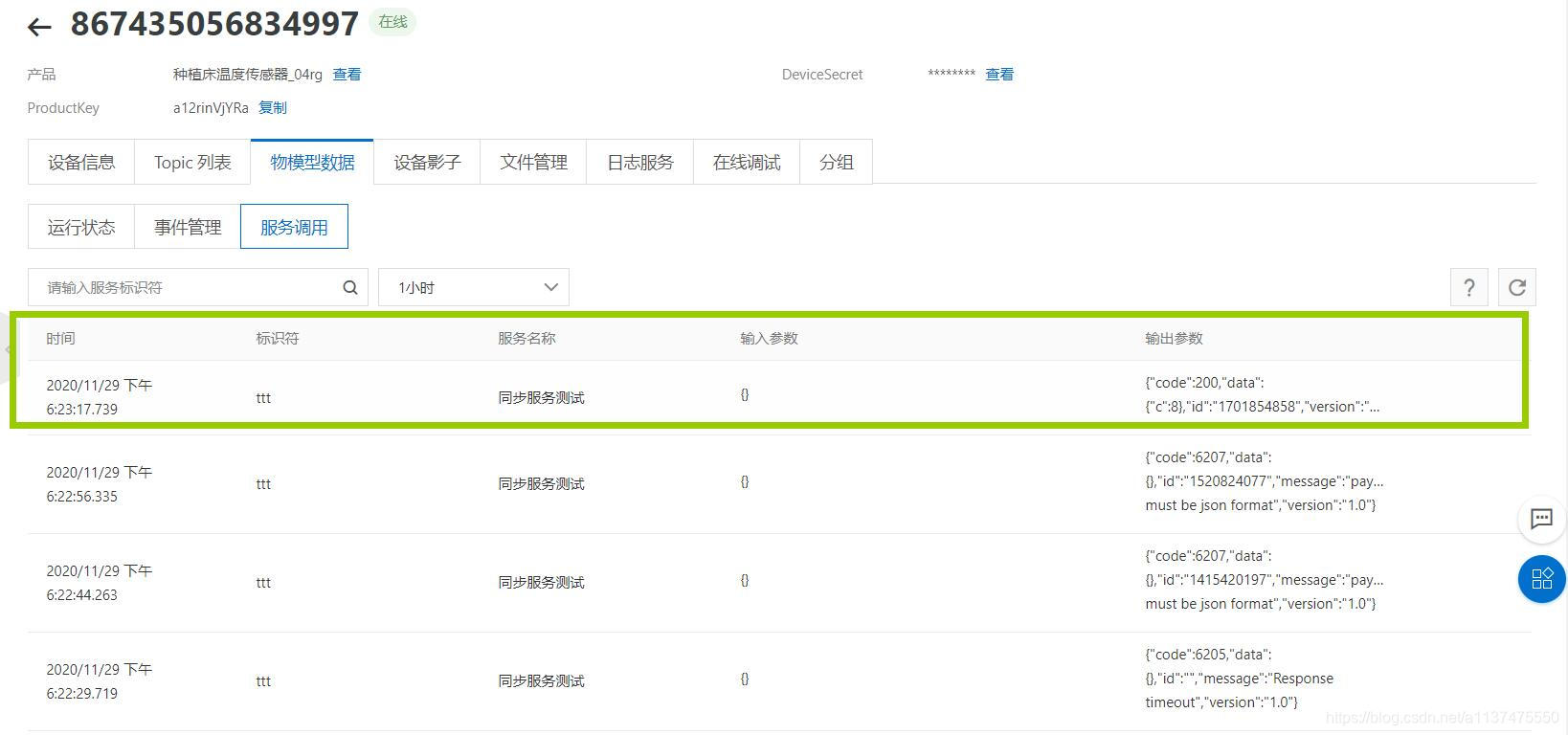

查看平台响应
¶ Modbus使用实战
¶ DevelopLink_SDRTU_V2.2.9上位机
¶ DevelopLink_SDRTU上位机配置
使用MODBUS功能之前，要先对串口参数，网络通道参数等进行设置。
1、配置串口参数
ZL-LTE-400 485 串口通过串口 1 进行通讯，案例中波特率为 9600bit/s
2. 配置网络通道参数

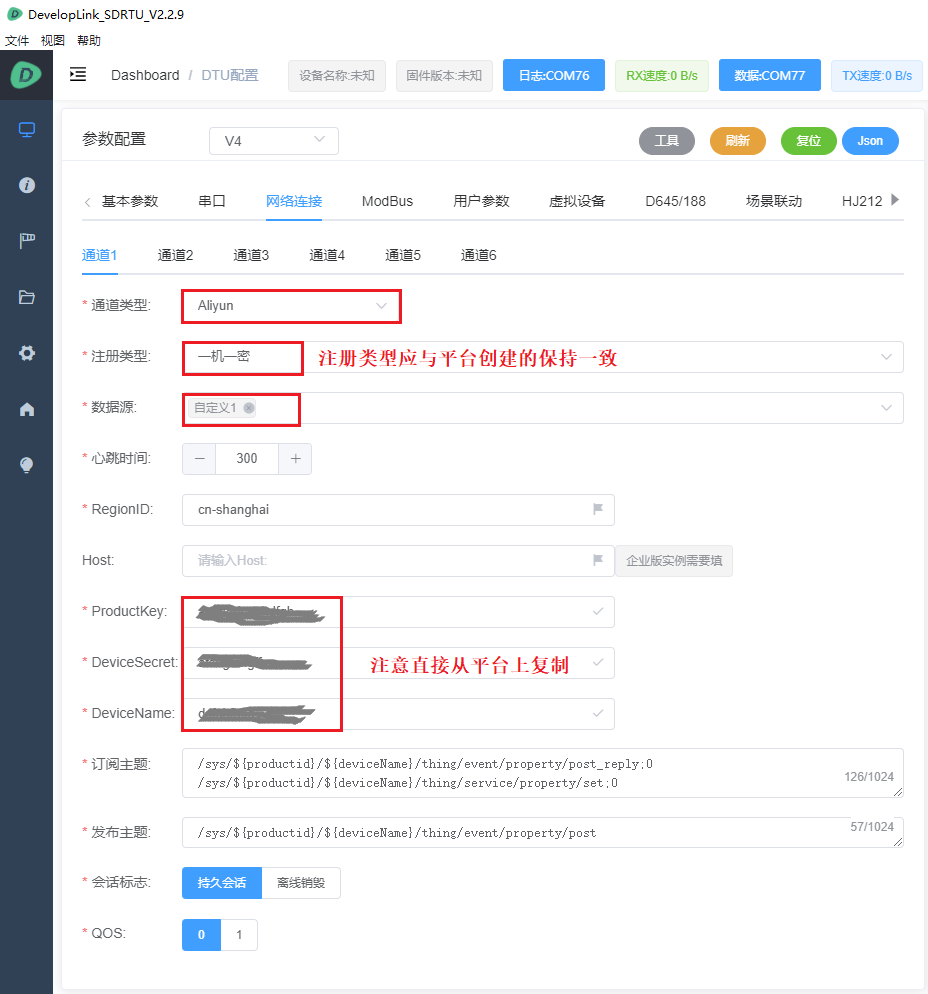

网络通道参数配置包含：TCP、UDP、HTTP、MQTT、P2P、OneNET、Aliyun、DevelopLink、TxIOT 等通道类型，不在这里展开，详情请见相关文档。此处选择Aliyun
注意这里常见错误，网络通道数据源要选modbus的定义数据源，一般是自定义1，注意填写ProductKey、DeviceSecret、DeviceName一定不要出错

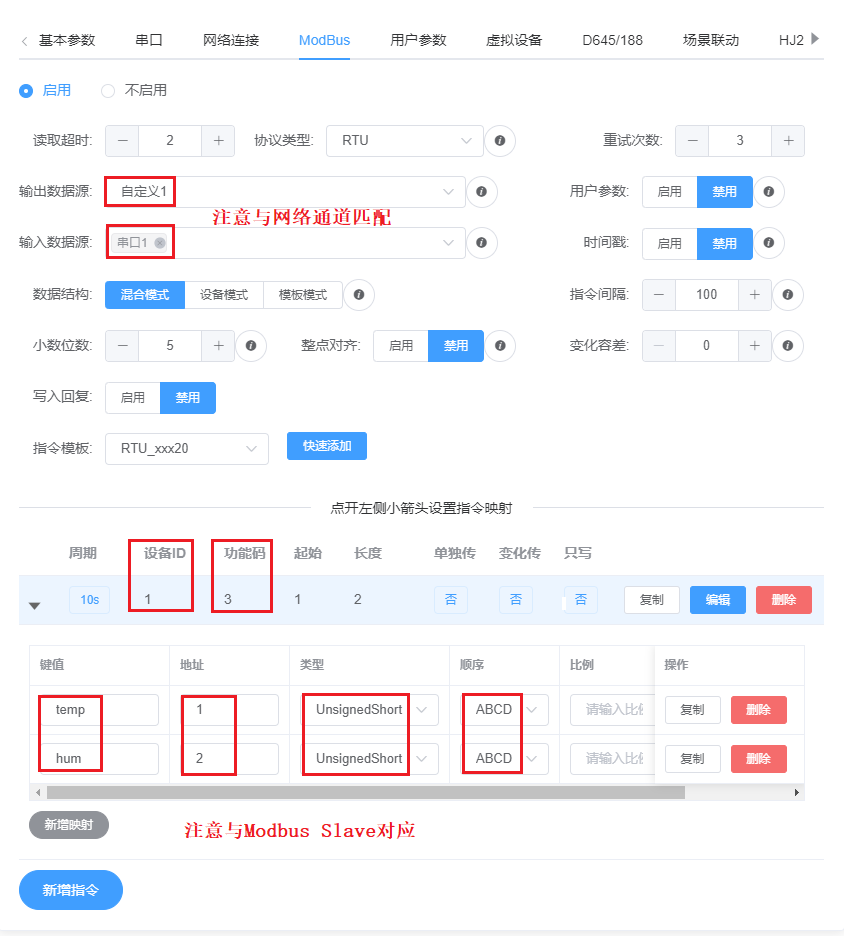

3. MODBUS 配置
详细的配置说明见Modbus采集使用指南

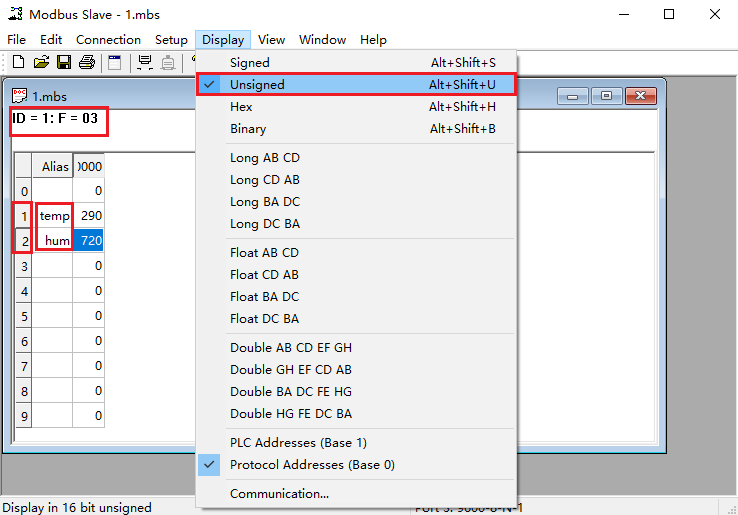

¶ 使用Modbus Slave 模拟传感器
注意与配置的传感器id要一致
¶ 数据调试
查询日志，可以看到发布的json报文{}
[10:6:50.712]I/app.modbus pub msg1 {"services":[{"data":{"alarmLV":"0","Temp":"29.0"},"serviceId":"THLiveData"},{"data":{"Hum":"72","alarmLV":"0"},"serviceId":"THLiveData"}]}

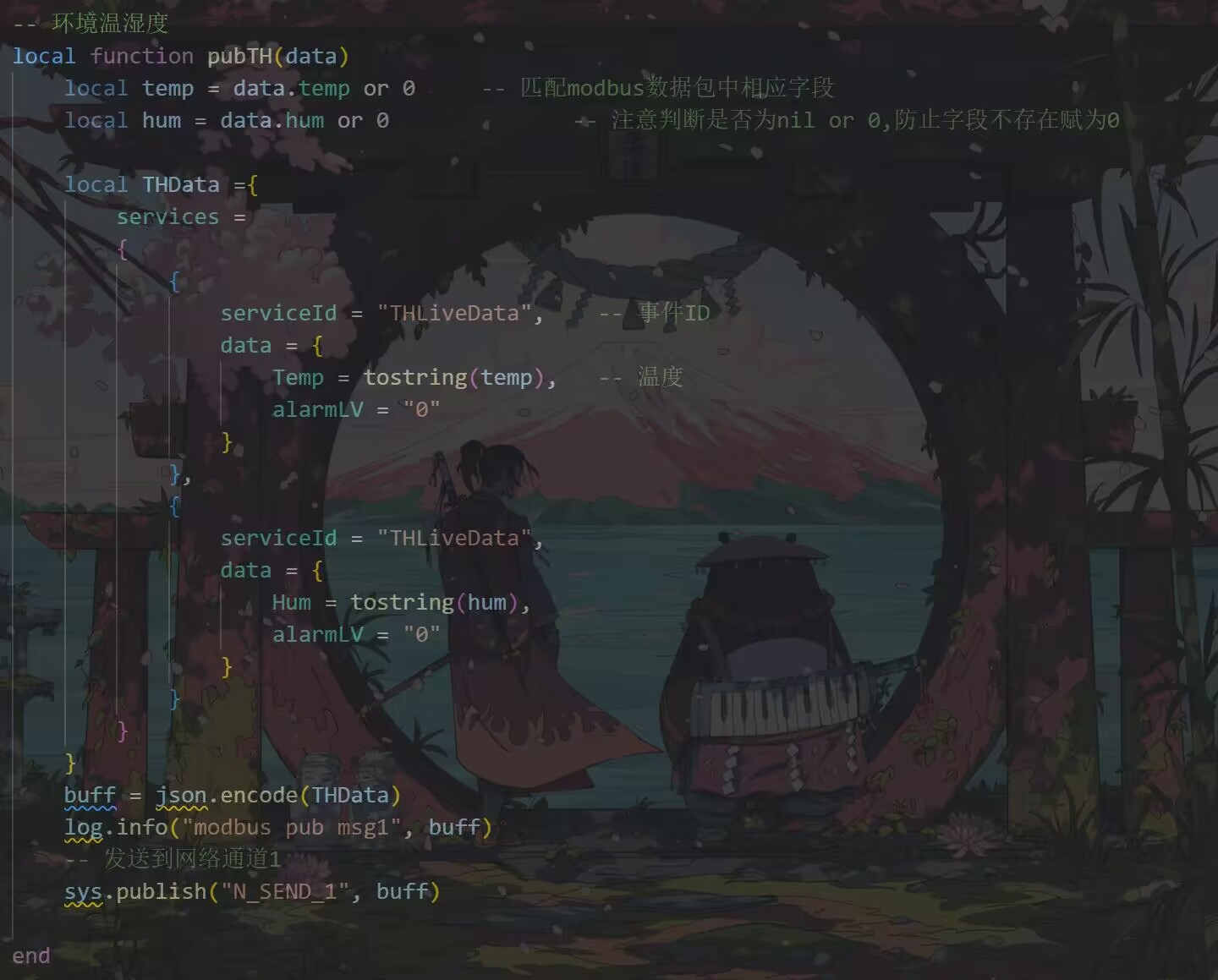

上行数据的包装

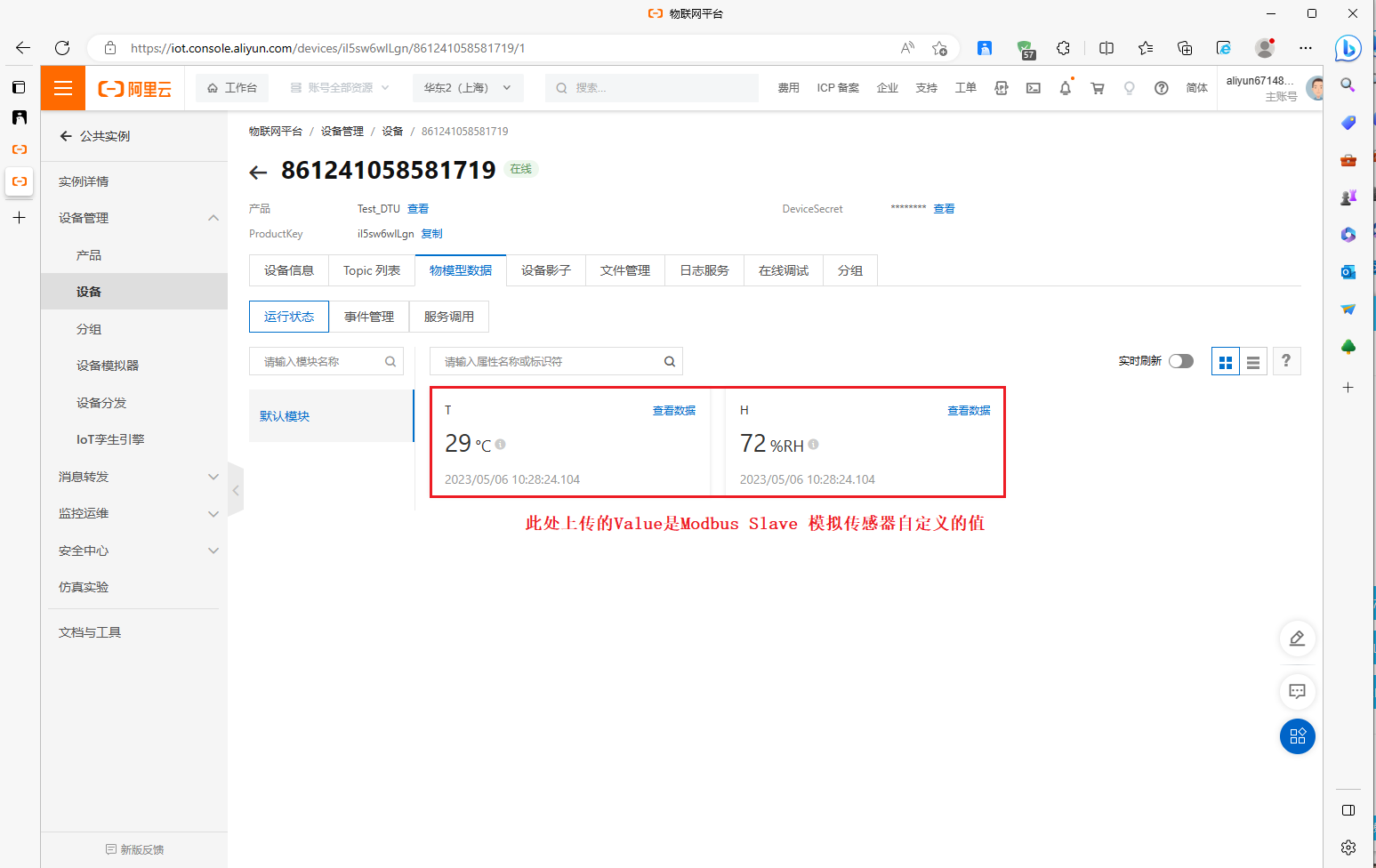

阿里云平台数据显示
¶ 常见问题
若配置成功后没有数据，检查如下原因：
- 串口参数是否配置正确：波特率、数据位、校验位、停止位等
- MODBUS 参数是否配置正确：485 通讯地址、功能码、读取地址（长度）、数据类型等
- 键值不能为空，最好不要用数字做开头，也不能用中文
- 键值映射的地址及其长度是否包含指令读取地址加读取长度里面
