¶ 电表采集教程

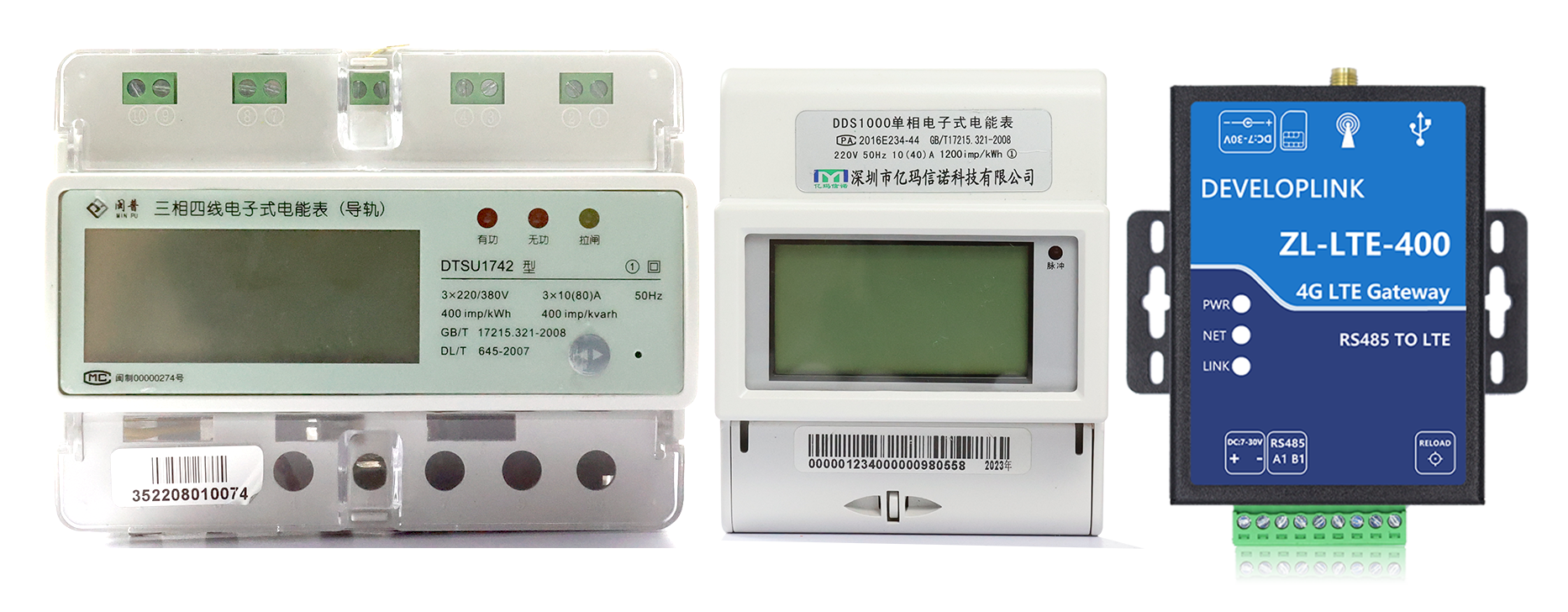

¶ 硬件准备
- DTU网关(ZL-LTE-400)
- USB数据线
- 单相电表、三相四线电表
¶ 软件准备
1、DevelopLink_SDRTU_V2.2.9
¶ DTU DLT645配置 ——单相表

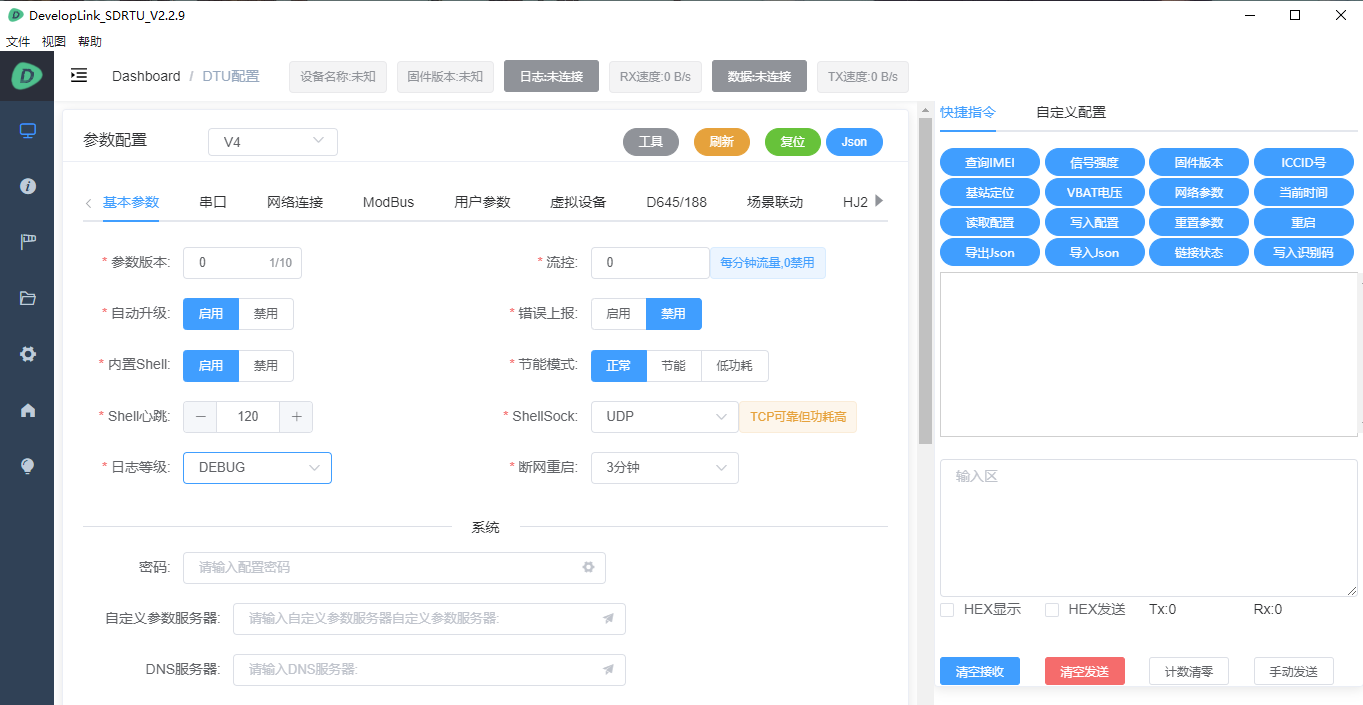

¶ DevelopLink_SDRTU上位机配置
使用DLT645功能前，先进行串口参数、网络通道参数等进行设置。

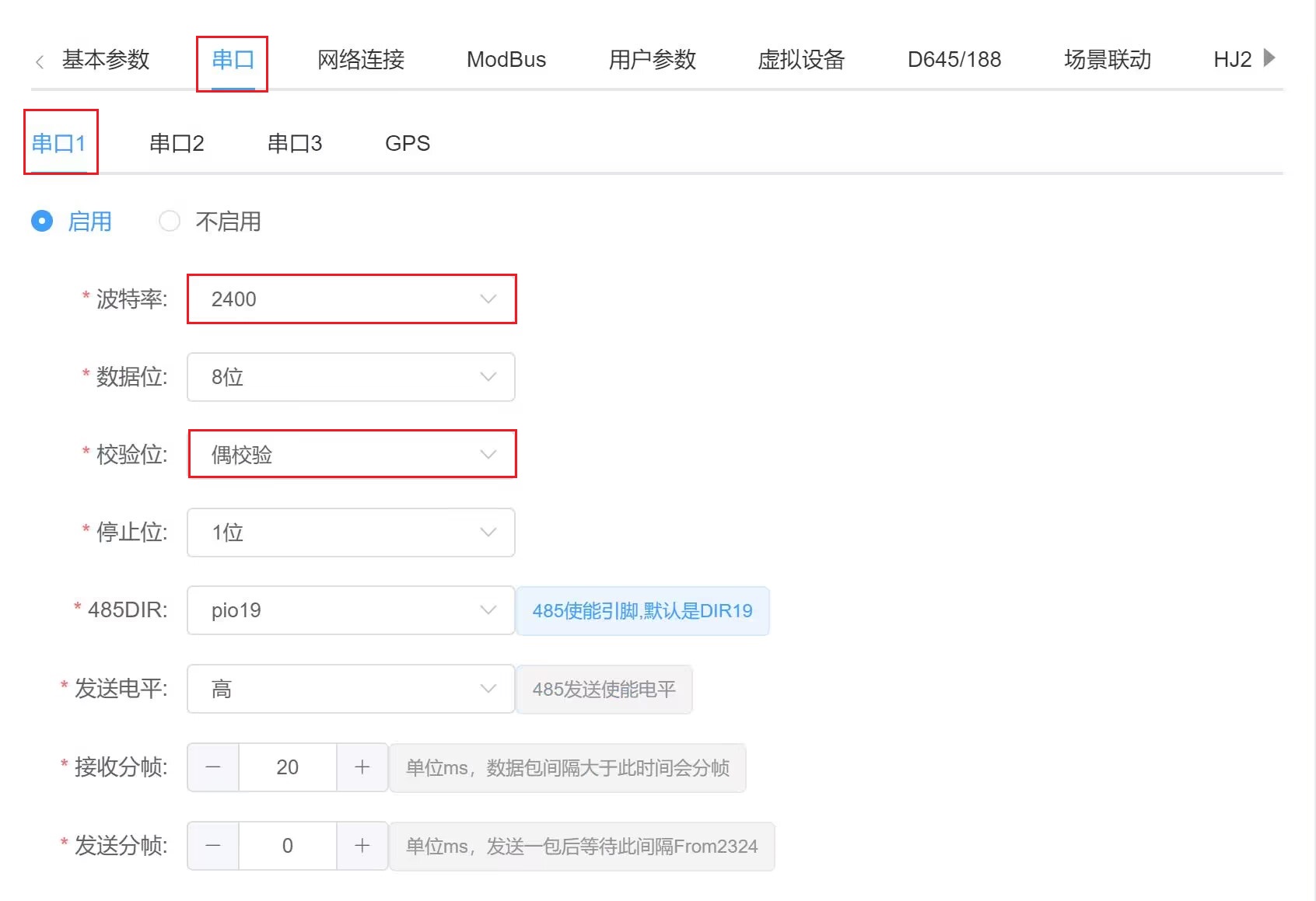

1、配置串口参数
注意ZL-LTE-400 串口通过串口1通讯，示例中单相电表的波特率为2400bit/s (DLT645协议的缺省速率为2400bit/s)，校验方式为偶校验。三相四线电表的波特率为4800bit/s，偶校验方式。
注意如果是红外通信，波特率是1200偶校验

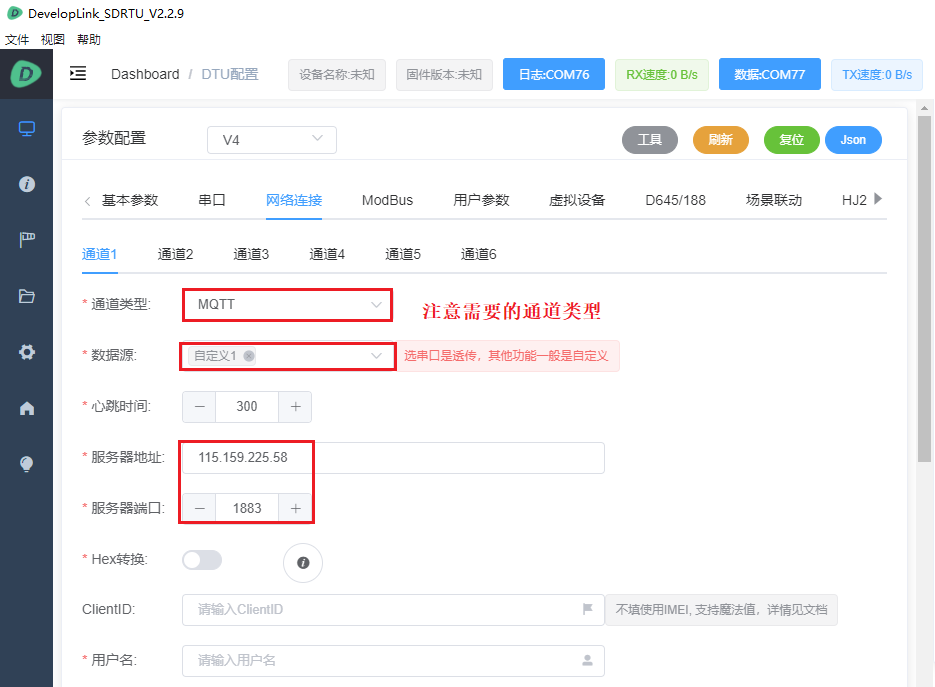

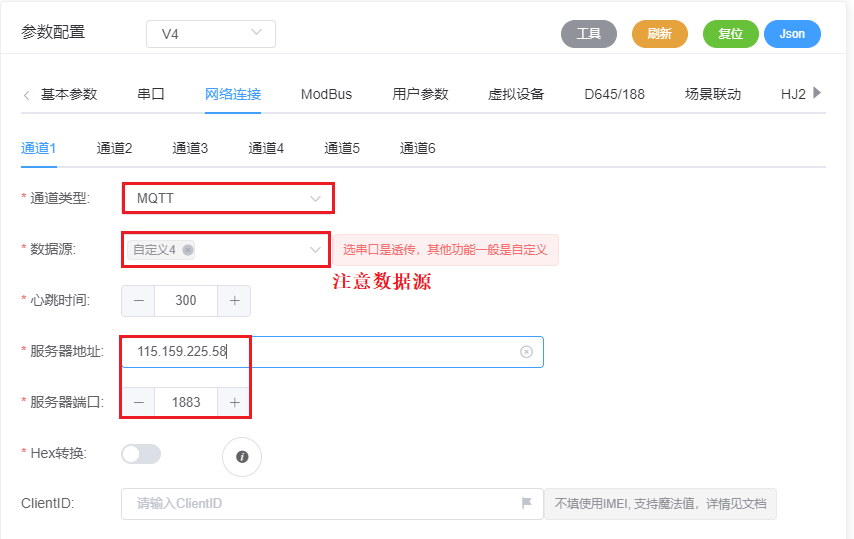

2、配置网络通道参数
网络通道参数包含多种通道类型，选取对应的通道类型即可，详情请见相关文档。
注意，网络通道类型的数据源要DLT645的定义数据源，一般是自定义4
3、DLT645 配置
-
读取电能量
-

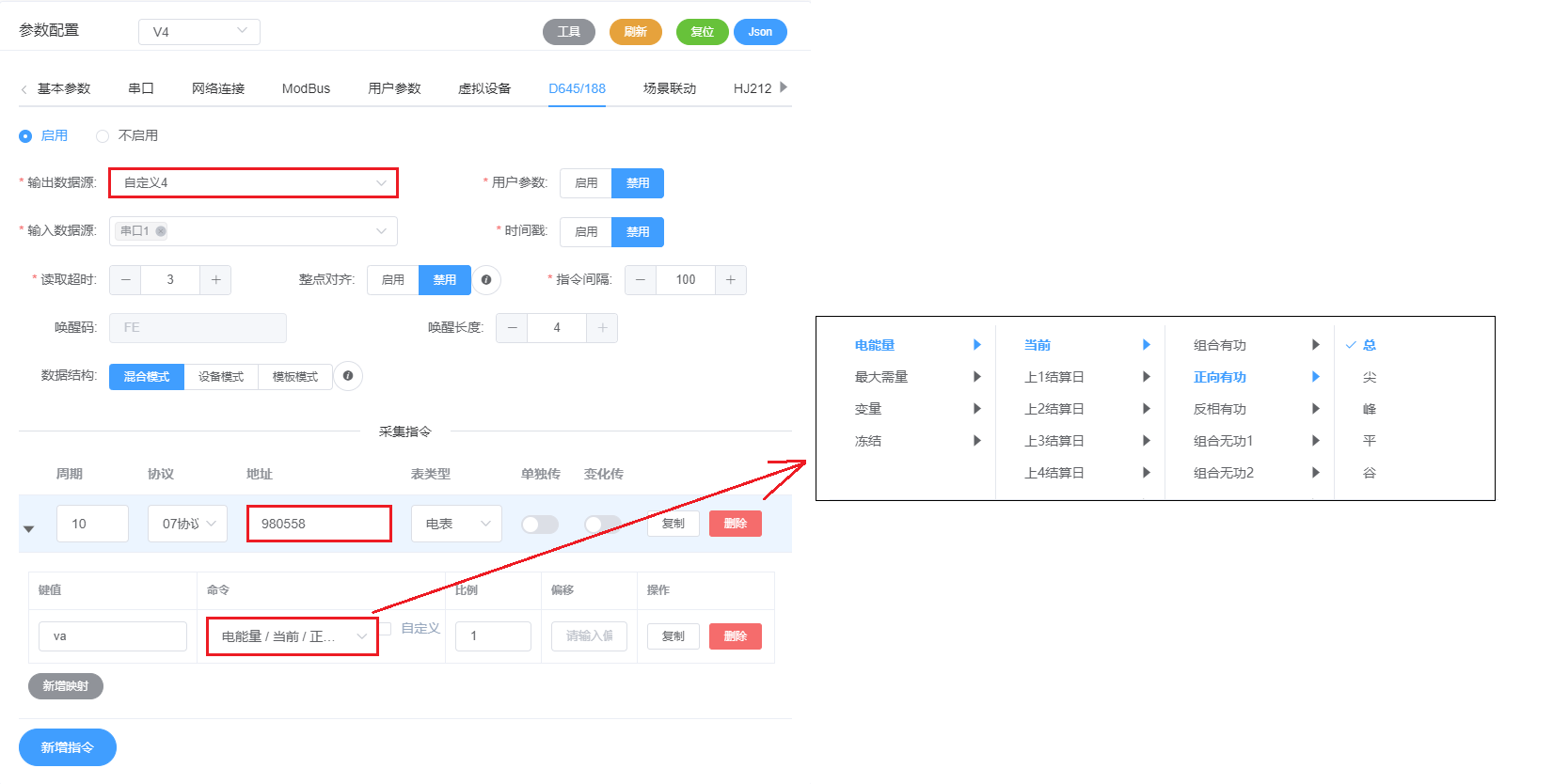

对D645进行配置
-

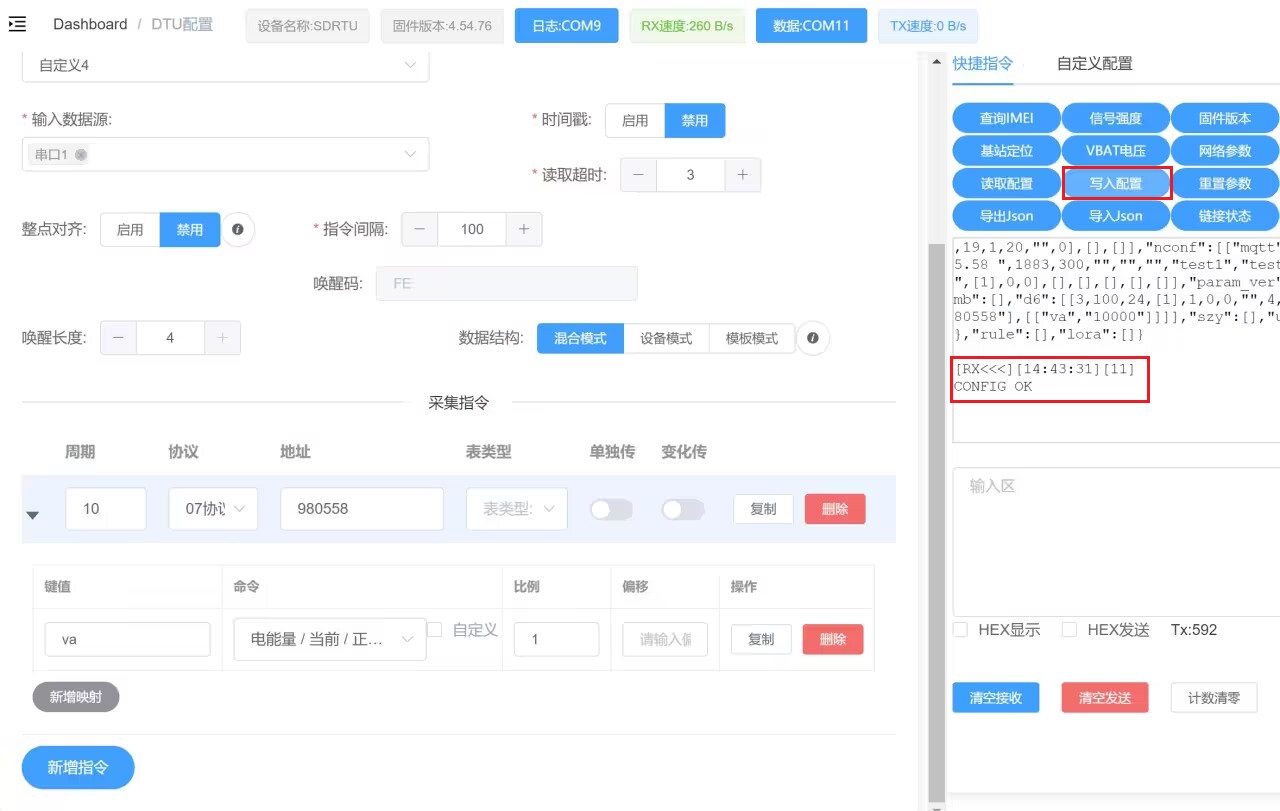

配置完成，点击写入配置
-

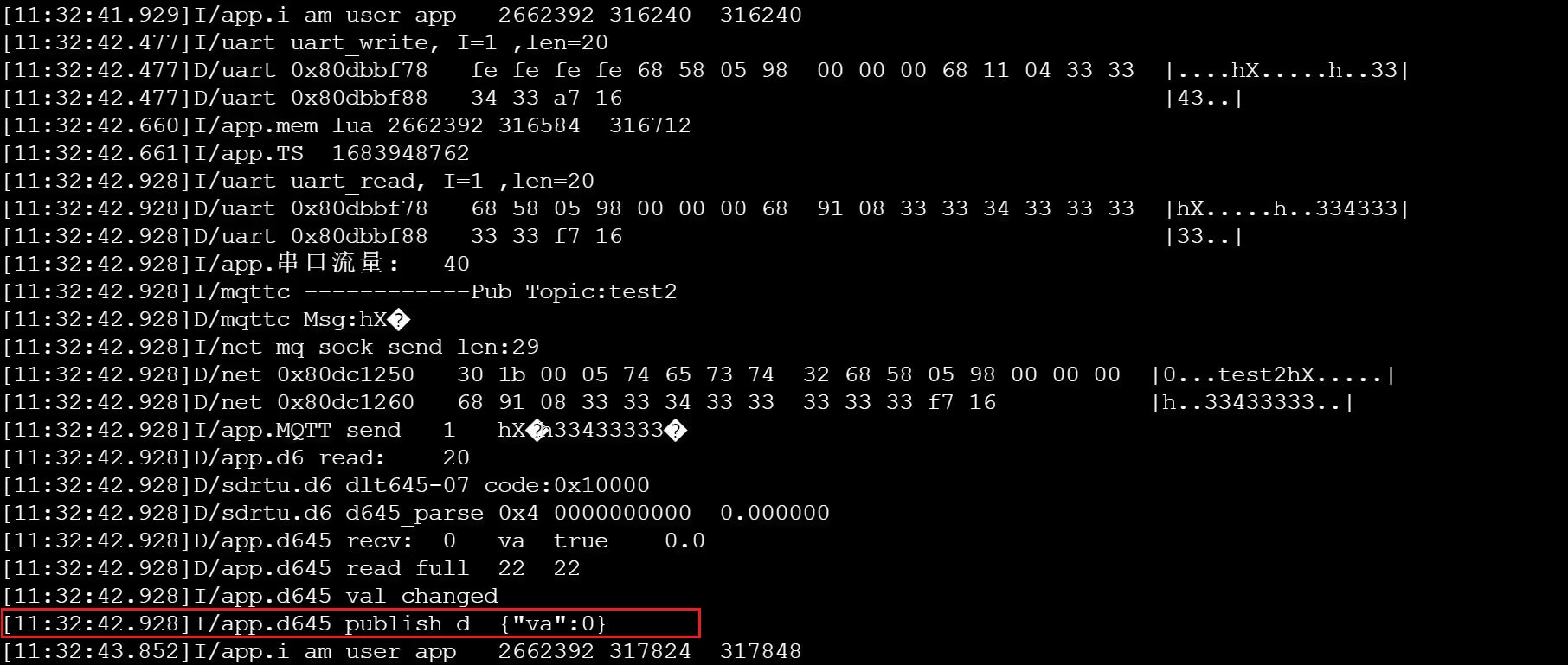

查看日志
-

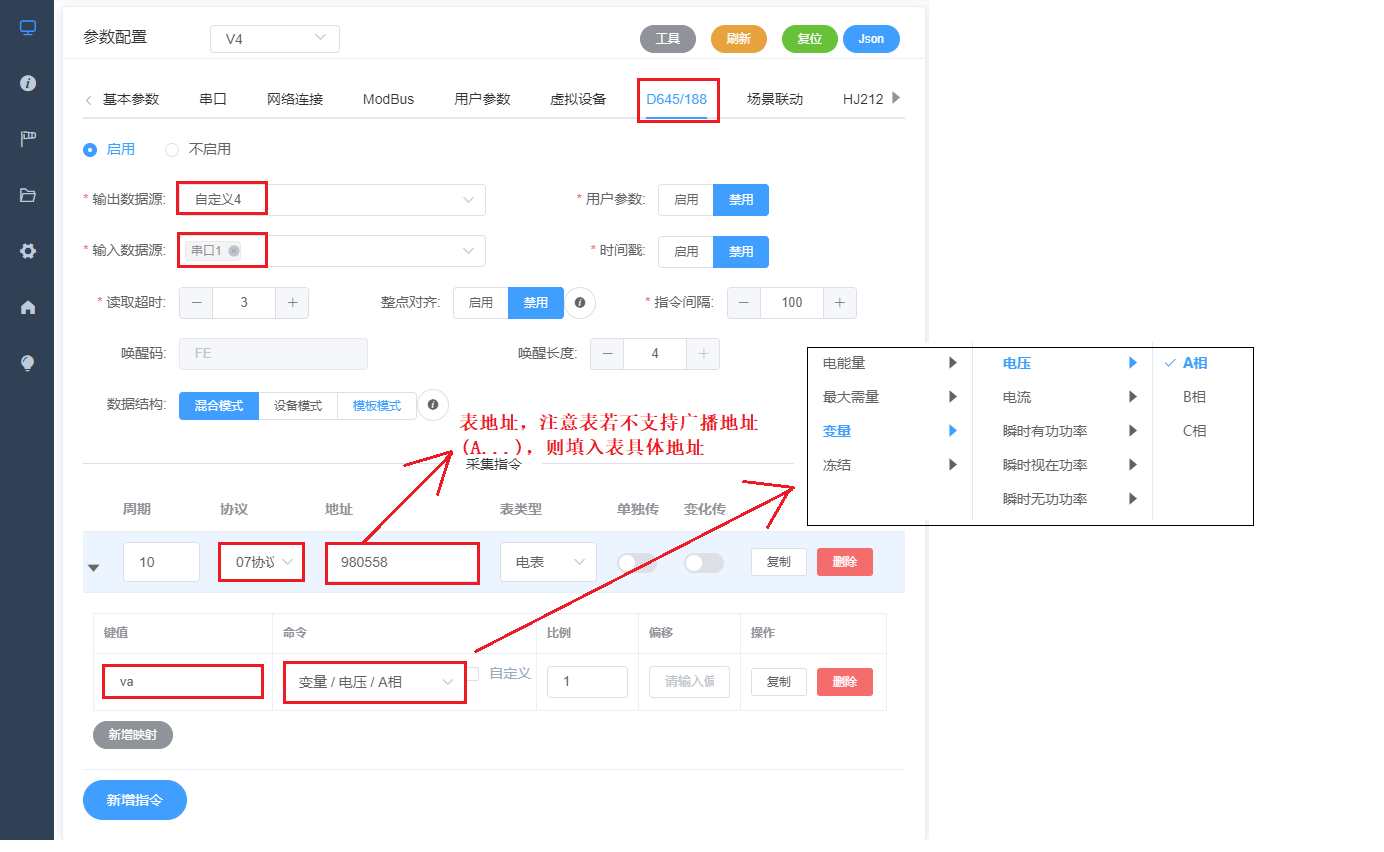

读取变量——A相电压
-
对D645进行配置
具体的参数属性详解请见左侧SDRTU-使用标签下的DTL645.
注意表的地址，具体的协议类型。在这里不需要关注645协议本身，只需要配置好选择需要读取的量。

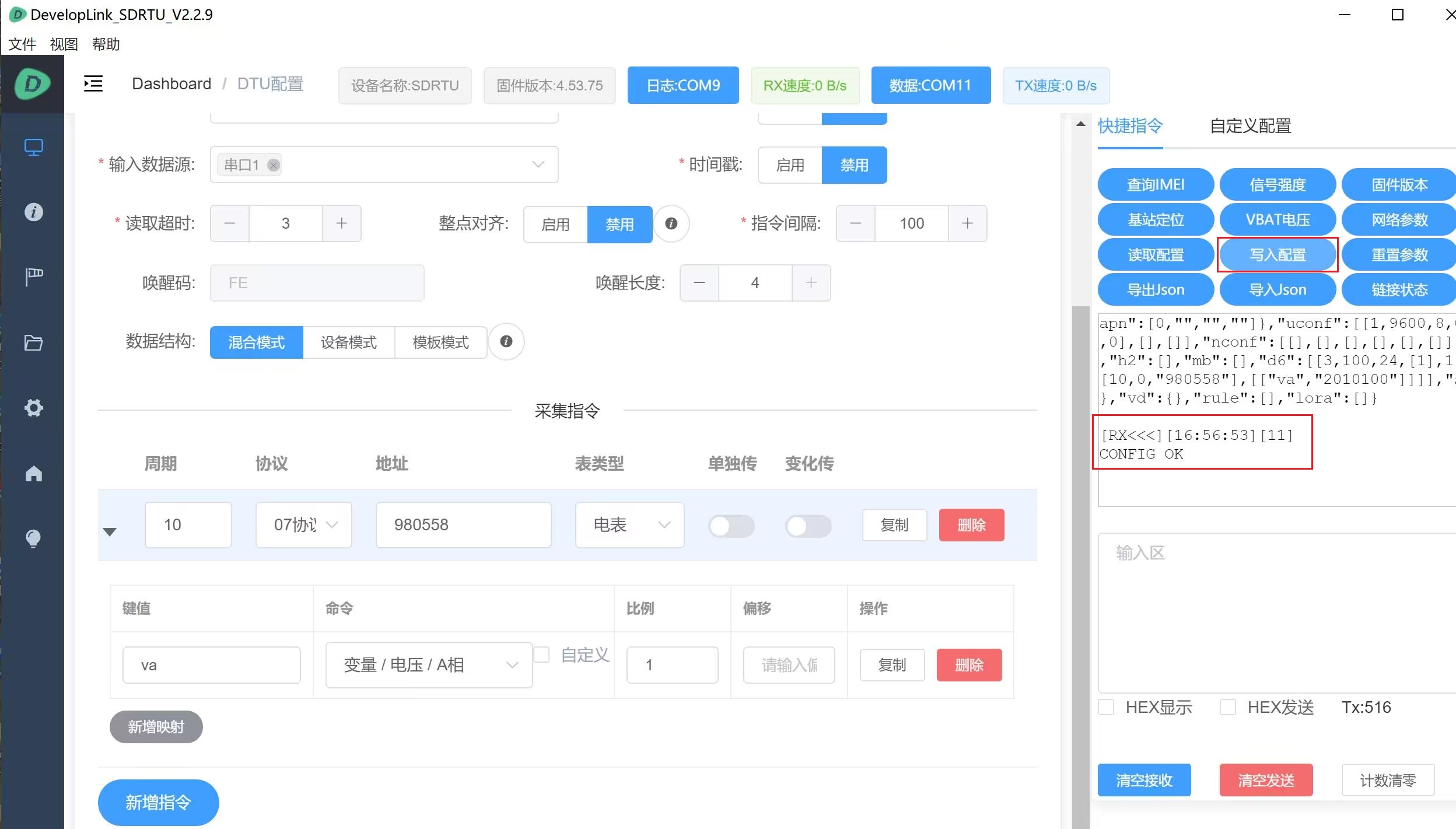

- 配置完成，点击写入配置

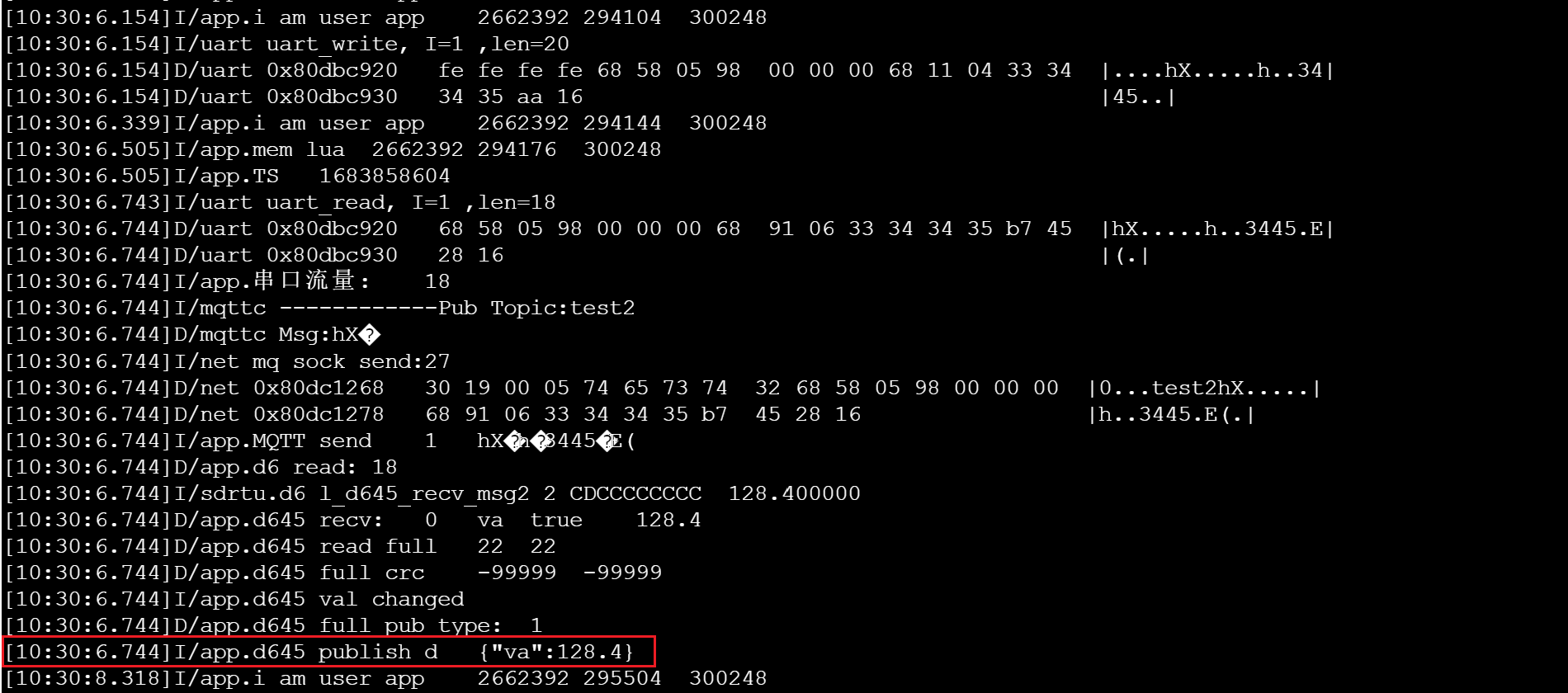

- 查看日志
-
读取最大需量
-

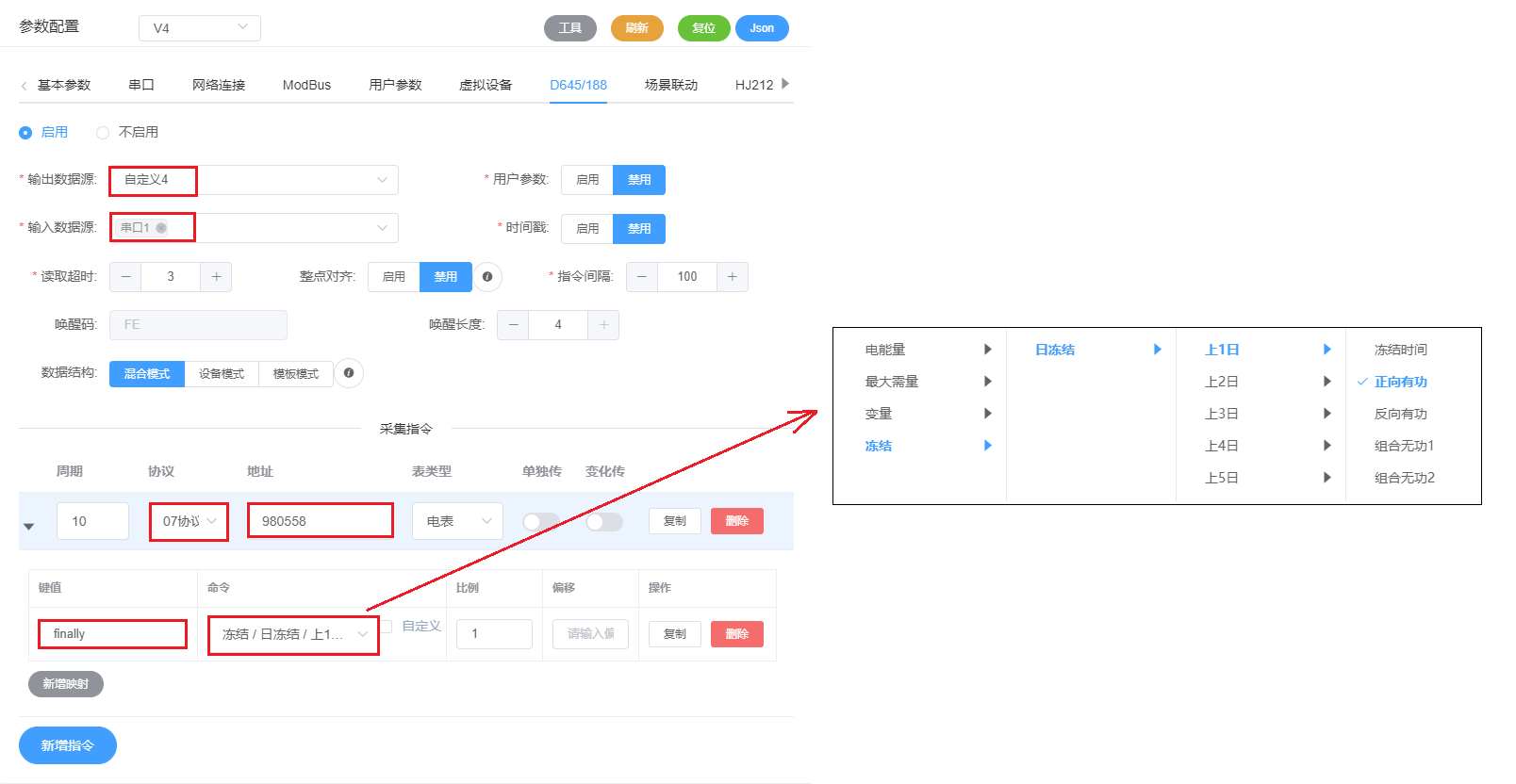

读取冻结量
-
对D645进行配置
-
写入配置
-

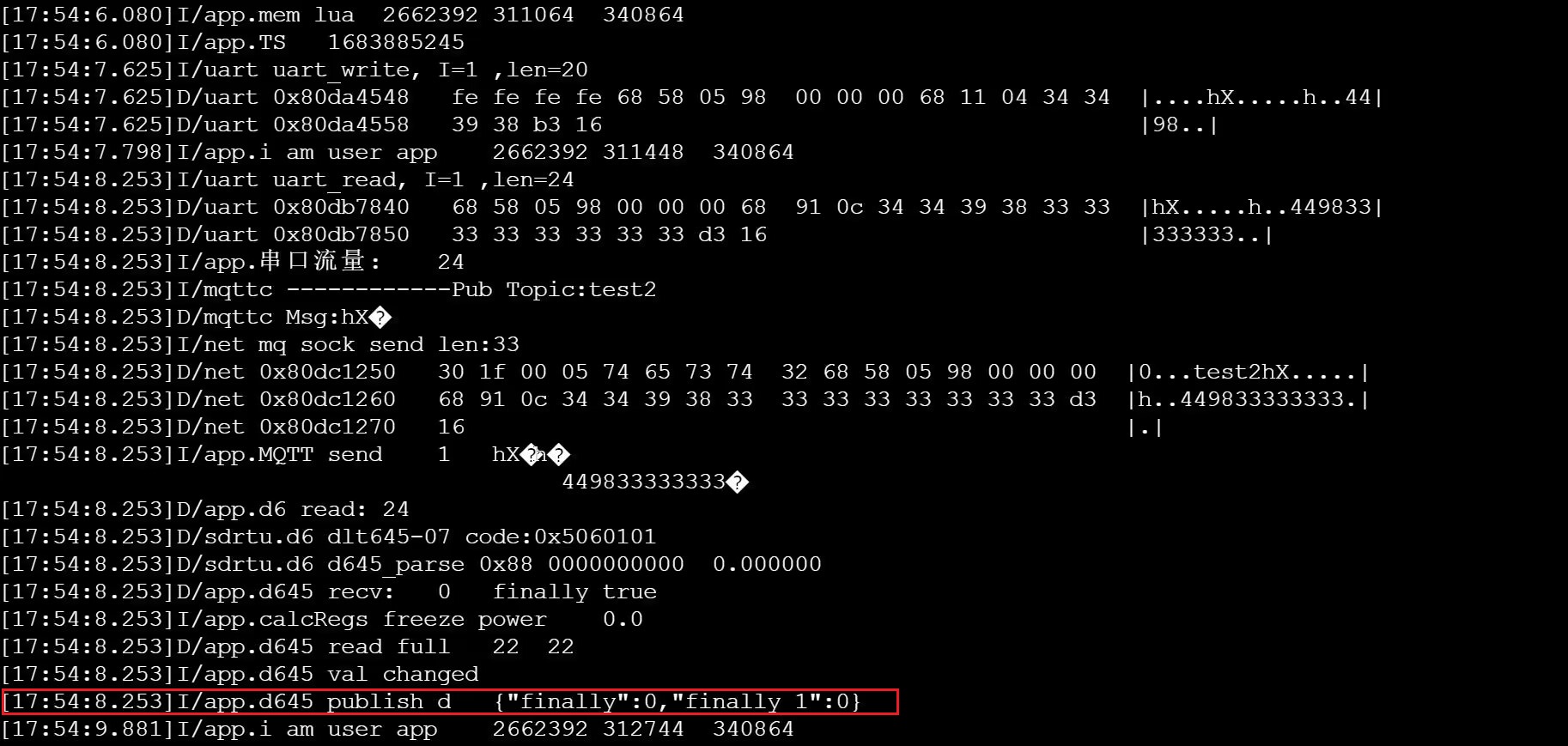

查看日志
¶ DTU DLT645配置 ——三相四线表
¶ DevelopLink_SDRTU上位机配置
与单相表配置步骤一致，对串口参数、网络通道参数等进行设置。

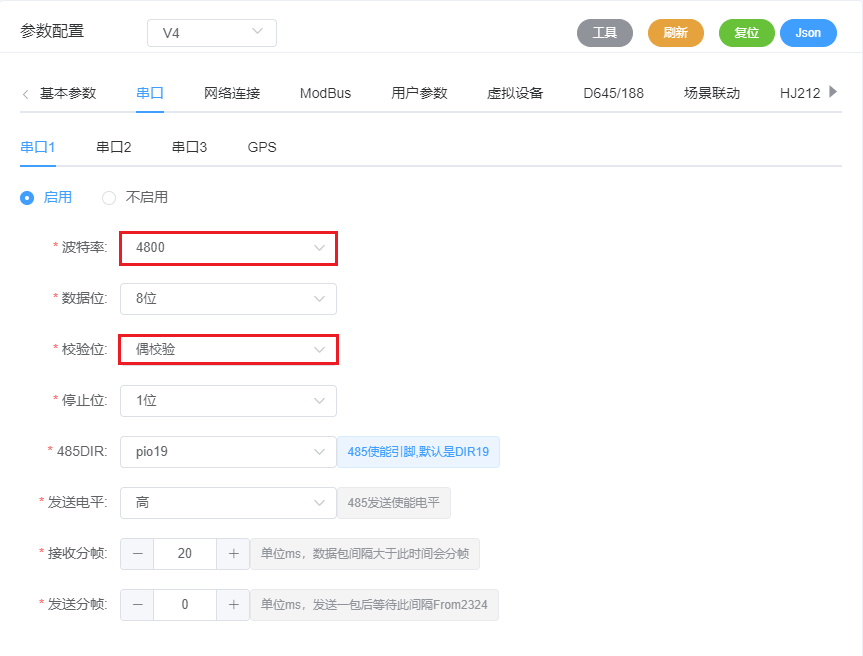

1、配置串口参数
注意本例中的三相四线电表的波特率为4800bit/s，偶校验方式。
2、配置网络通道参数
网络通道参数包含多种通道类型，选取对应的通道类型即可，详情请见相关文档。
注意，网络通道类型的数据源要DLT645的定义数据源，一般是自定义1
3、DLT645 配置

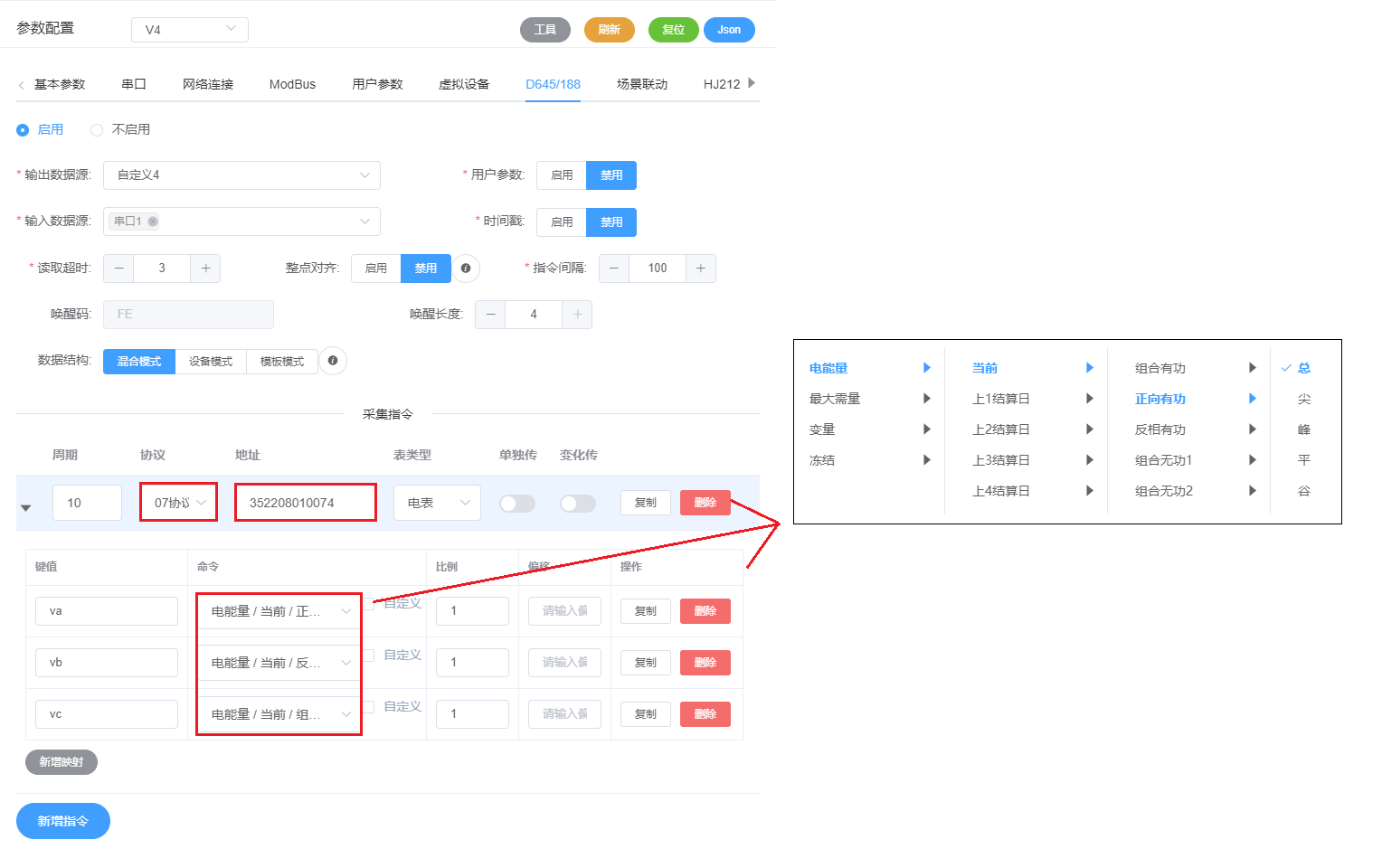

- 读取电能量
- 对D645进行配置
- 配置完成，点击写入配置
-
查看日志
-

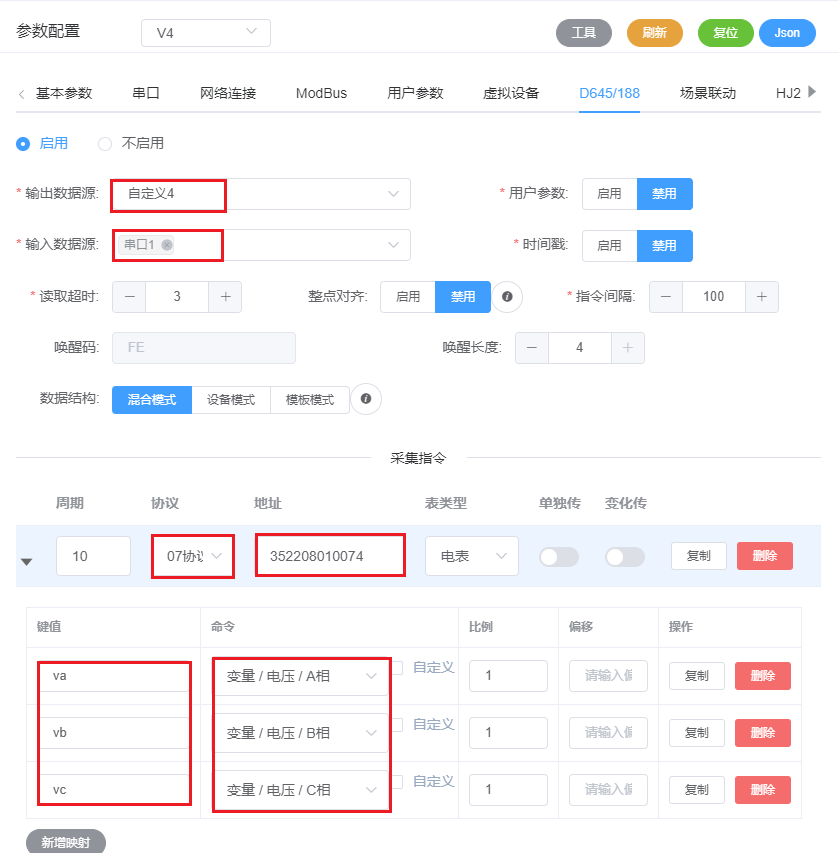

读取变量——A、B、C相电压
-
对D645进行配置
具体的参数属性详解请见左侧SDRTU-使用标签下的DTL645.
注意表的地址，具体的协议类型。在这里不需要关注645协议本身，只需要配置好选择需要读取的量。
-

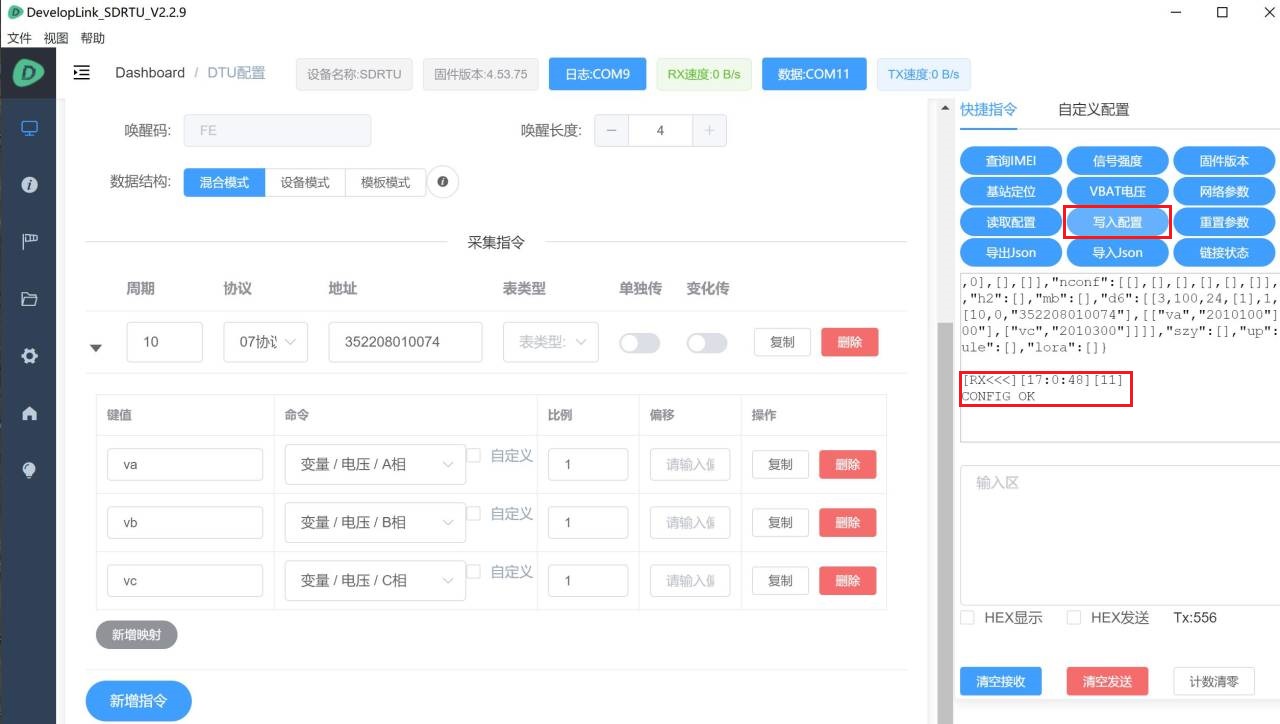

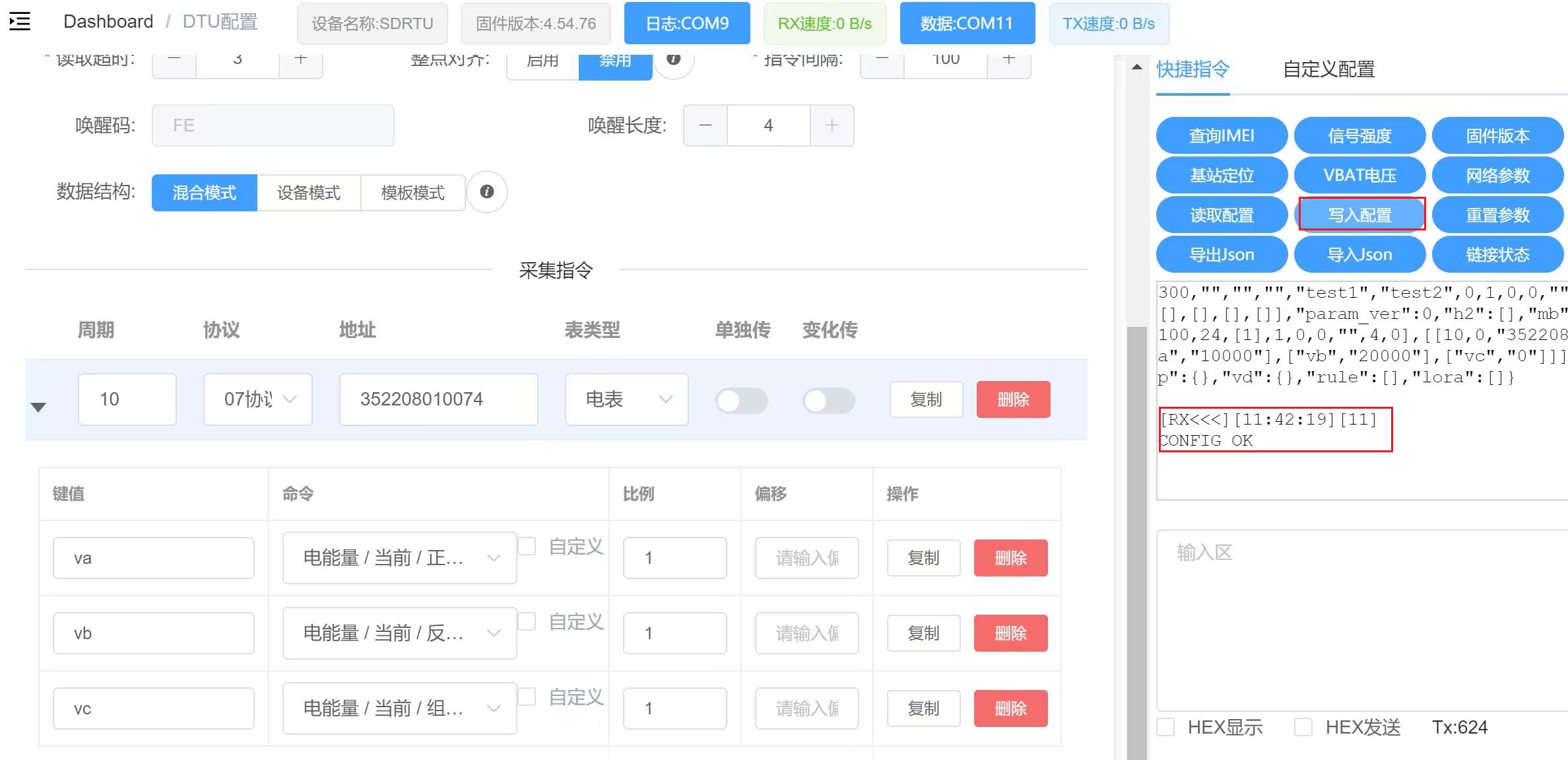

配置完成，点击写入配置
-

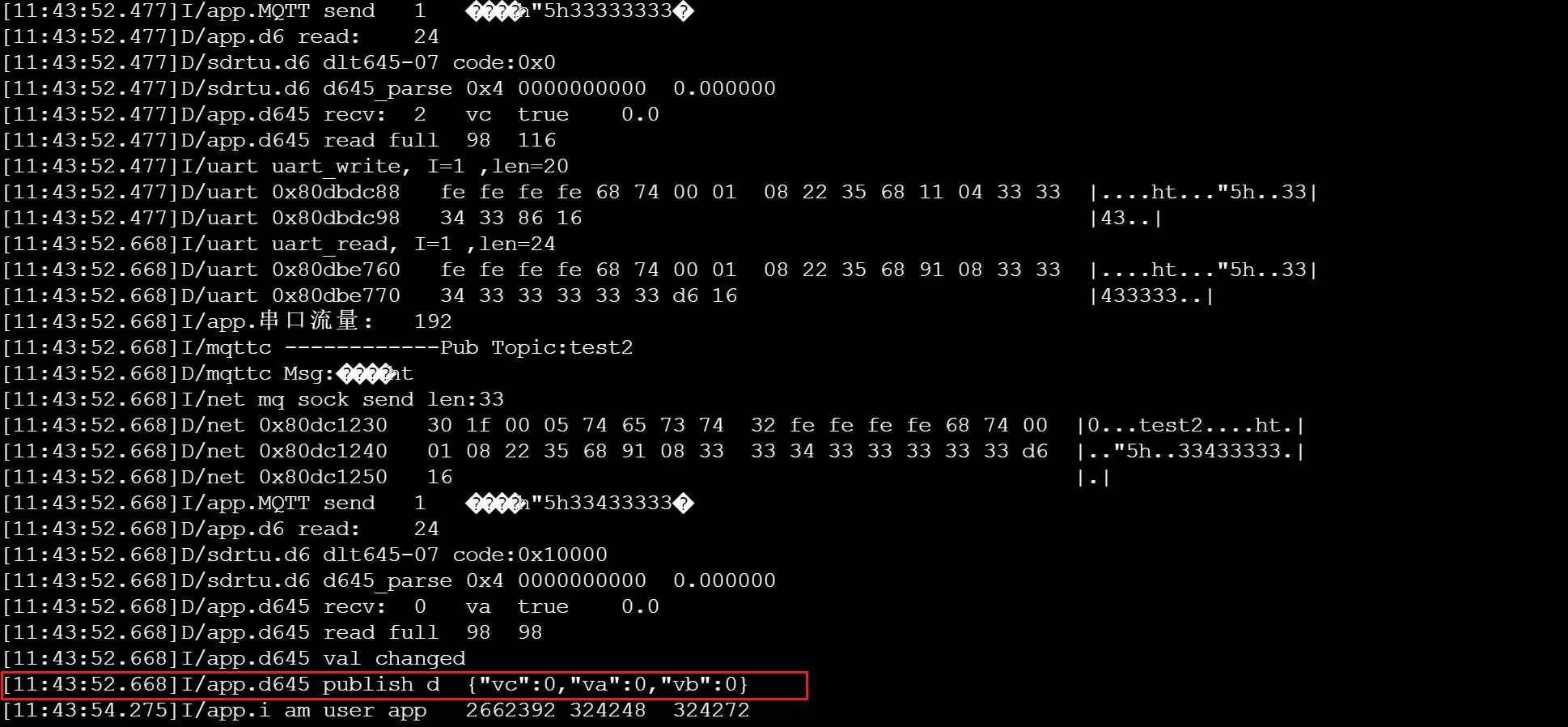

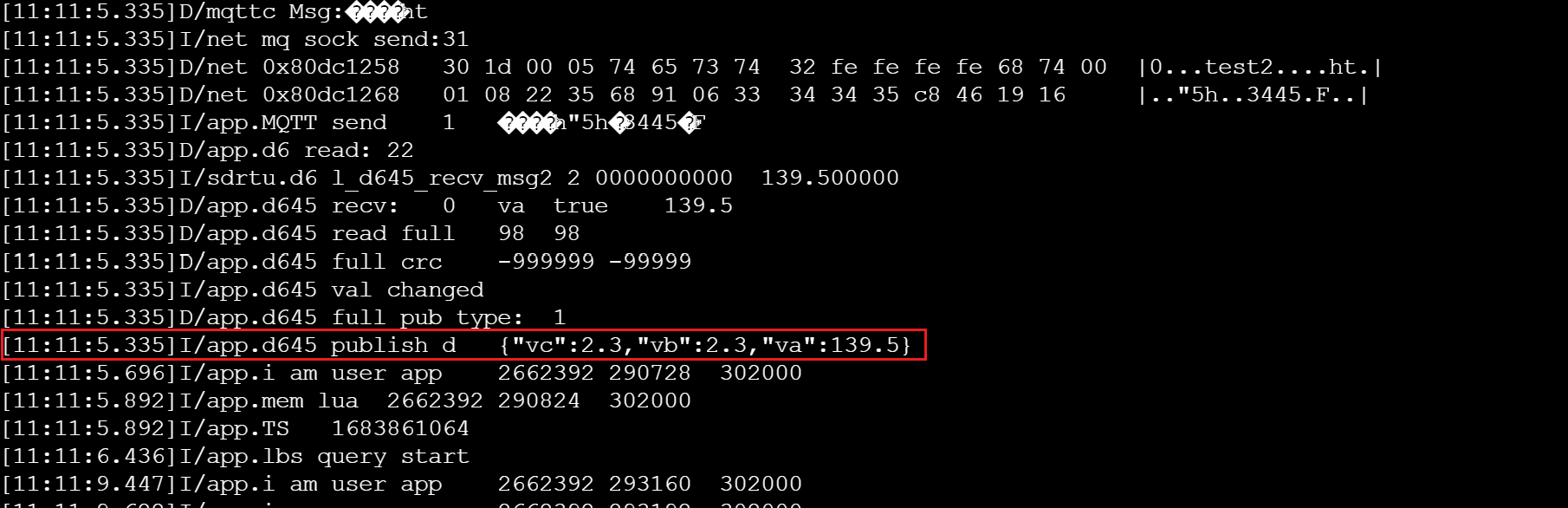

查看日志
-

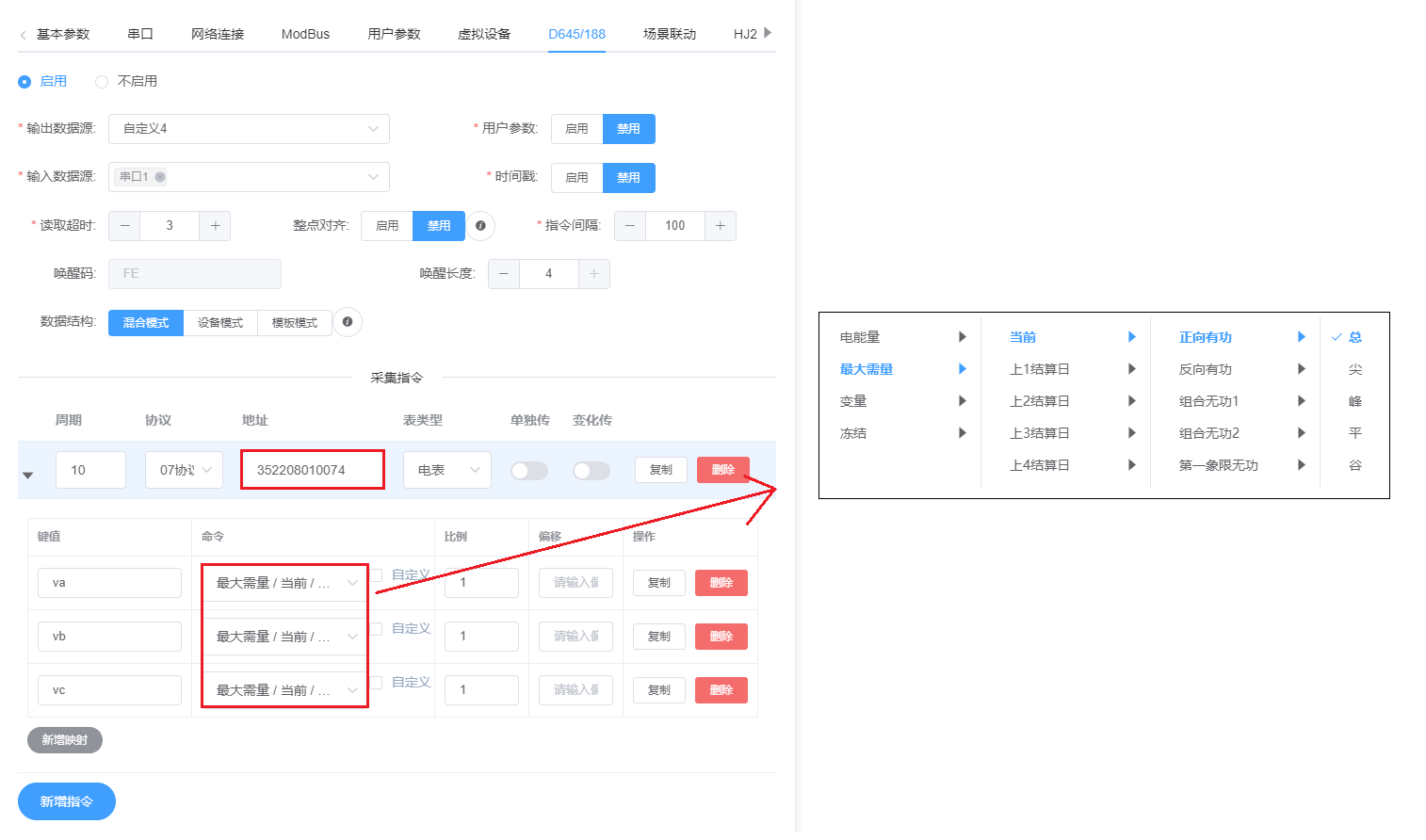

读取最大需量
-
对D645进行配置
-

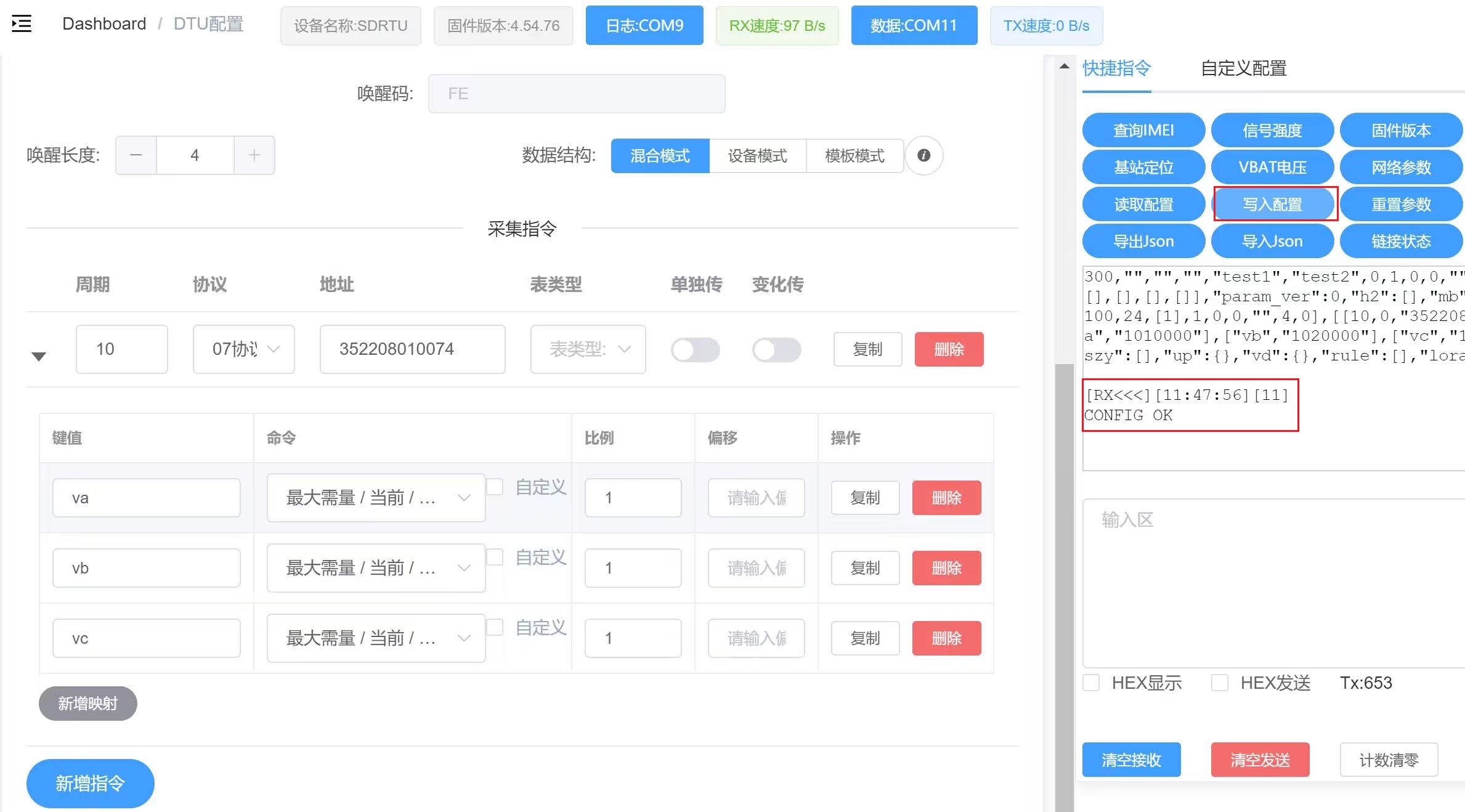

配置完成，点击写入配置
-

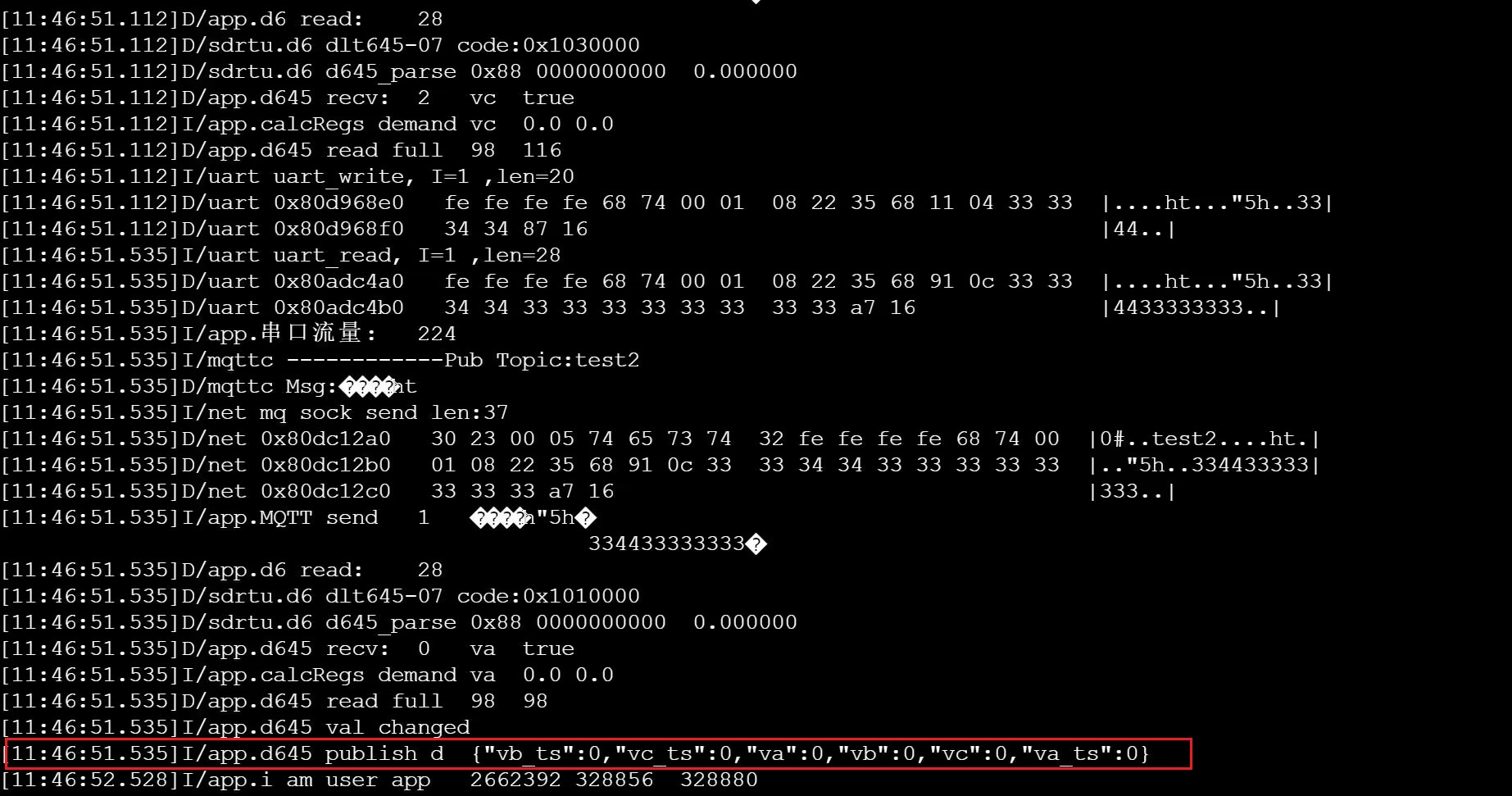

查看日志
-

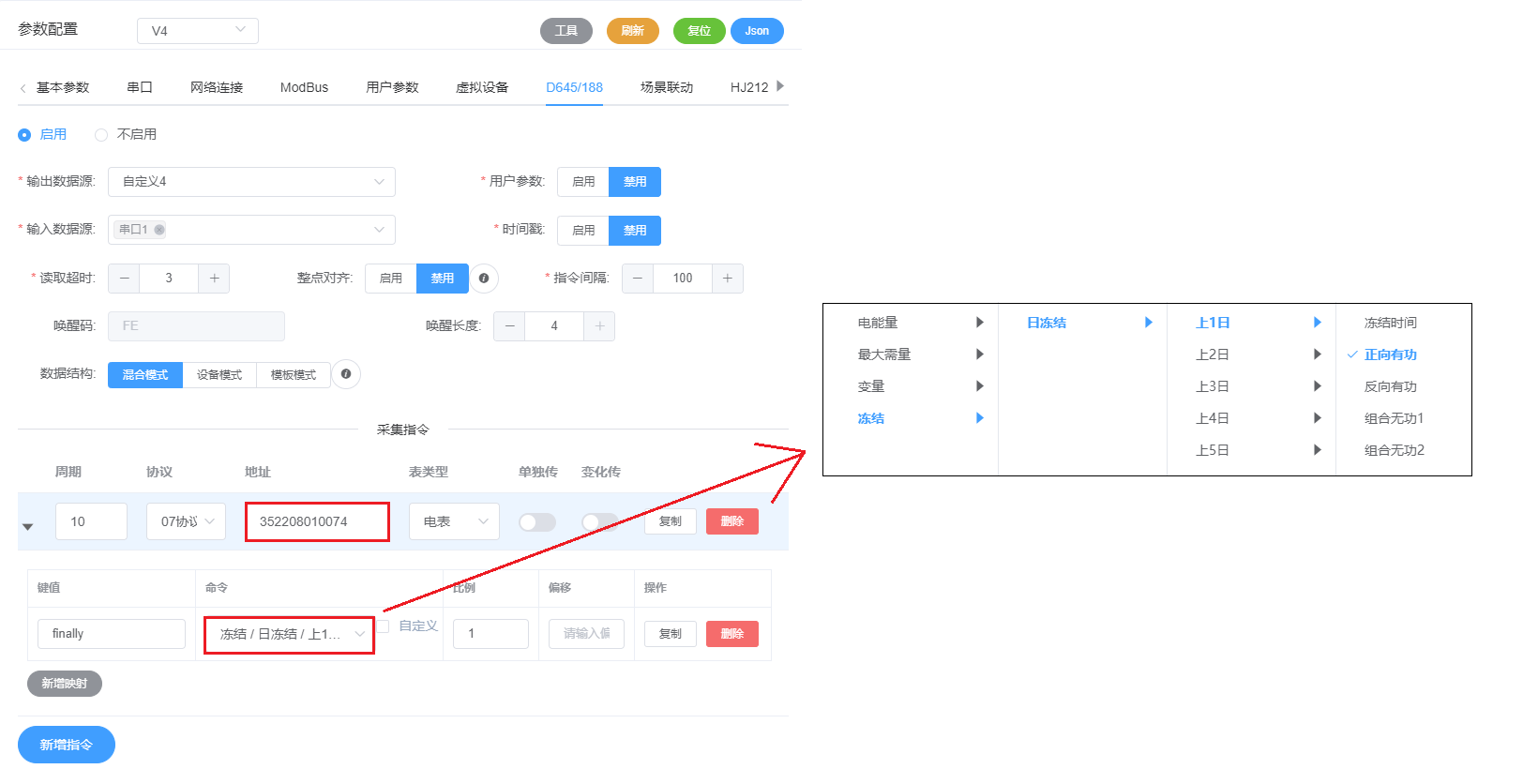

读取冻结量
-
对D645进行配置
-

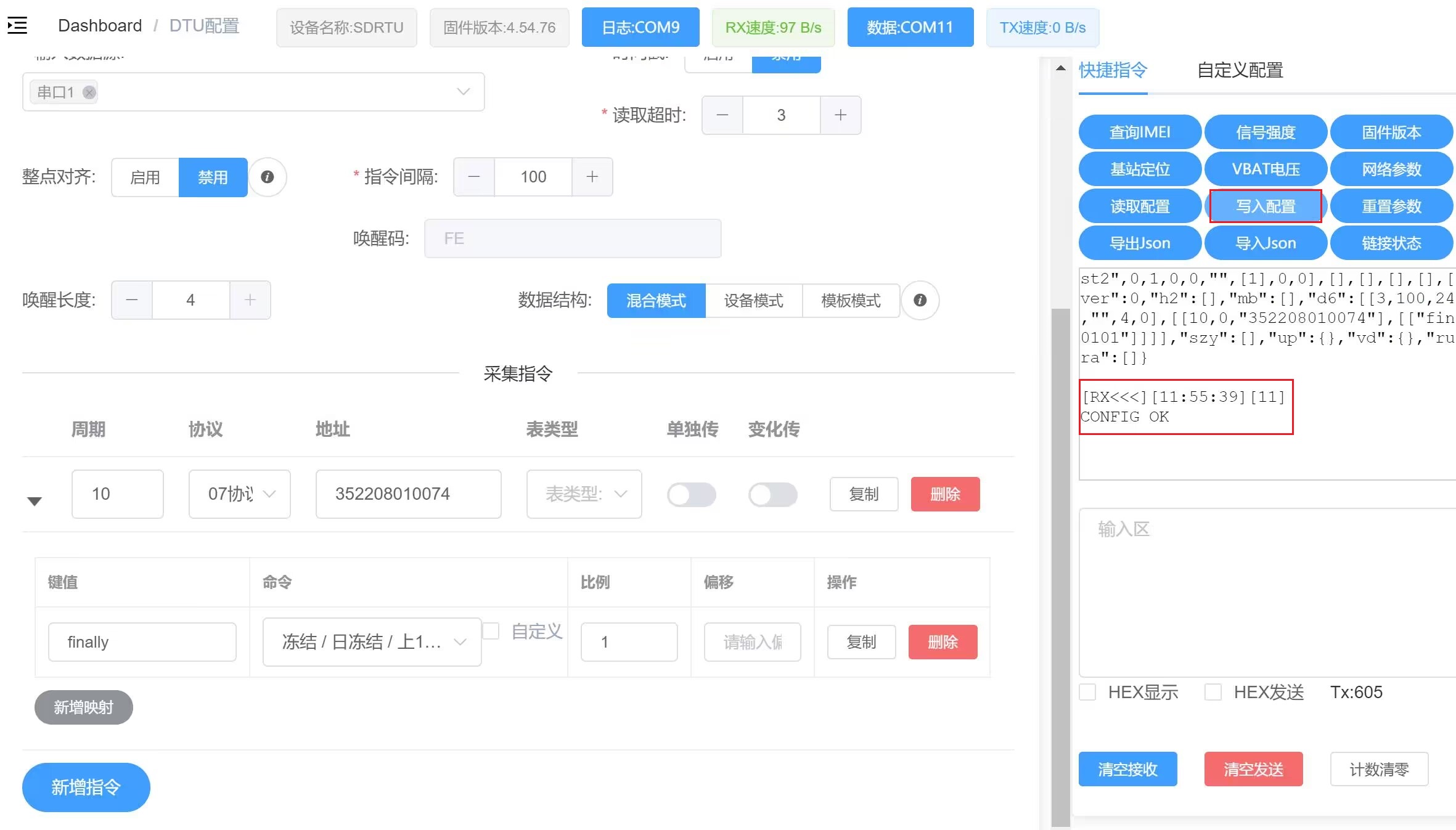

配置完成，点击写入配置
-

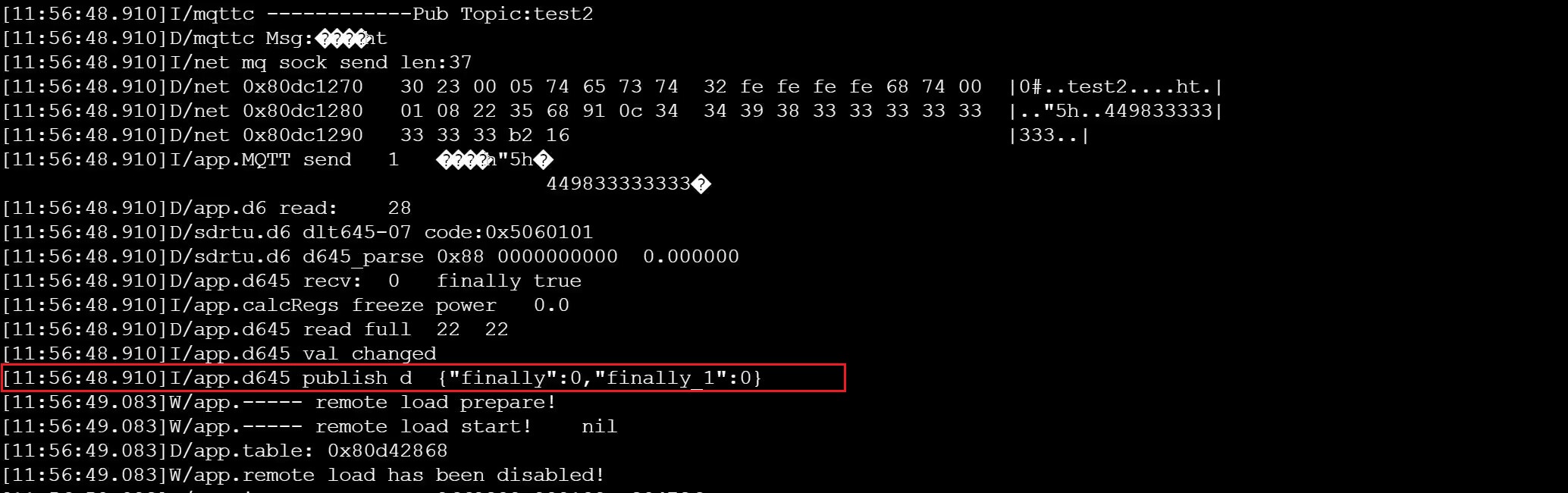

查看日志
