¶ Modbus TCP转RTU透传
- 用于平台是组态等使用modbus tcp协议的主机，而传感器是modbus rtu
- 用于平台是modbus rtu，传感器是modbus tcp的plc等设备，又需要透传的场景
¶ 案例1
¶ 设置串口
- 按需要设置串口1 485的波特率等参数
¶ 设置网络连接
- 这里仅支持tcp长连接， 设置好网络连接通道连接到mb tcp端，注意数据源要选规则或者用不到的自定义
注意数据源要选规则或者用不到的自定义
注意连接对端的tcp角色，有些时候是需要设备做TCP server
¶ 设置modbus
- 启用modbus，协议类型选择R2T
¶ 设置TCP Server
此时设备作为tcp客户端

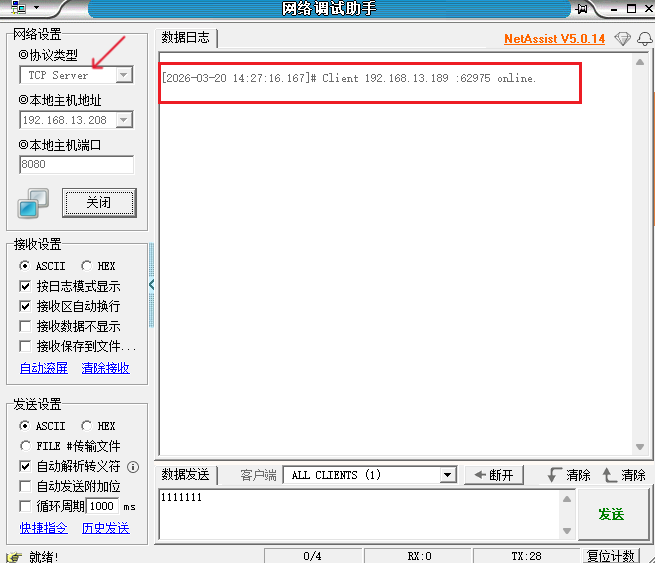

- 打开网络调试助手，协议类型选择TCP Server,并点击打开进行连接

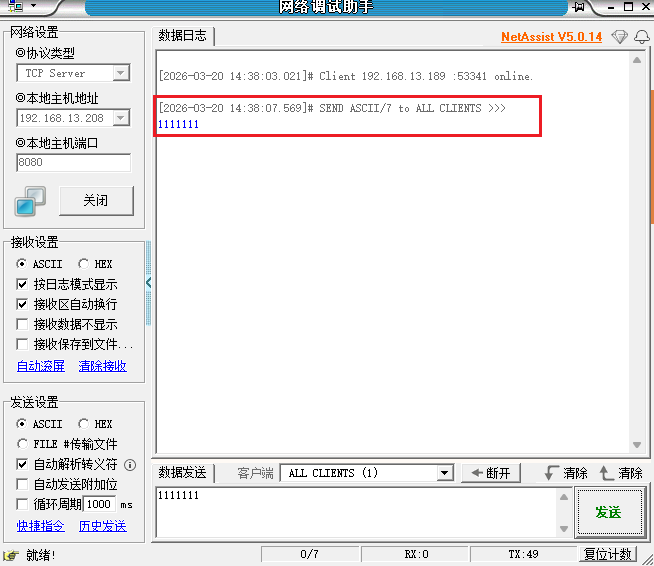

- 向设备发送数据

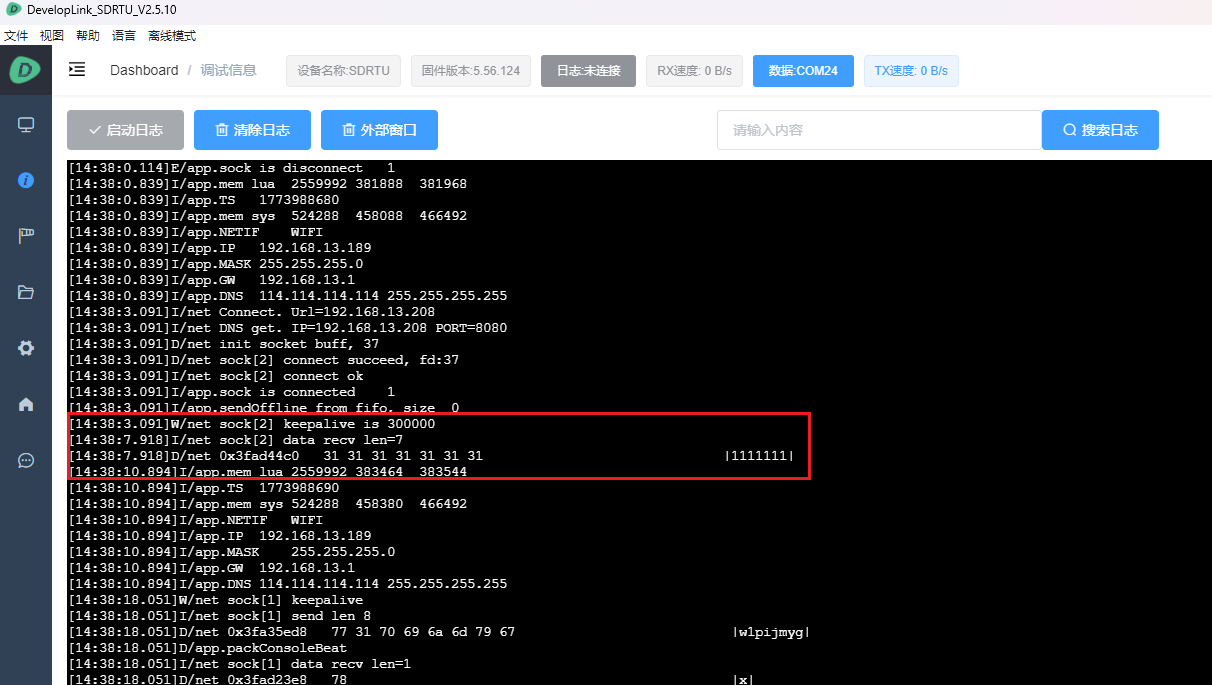

- TCP Server端成功向设备透传数据
¶ 案例2
¶ 设置网络连接

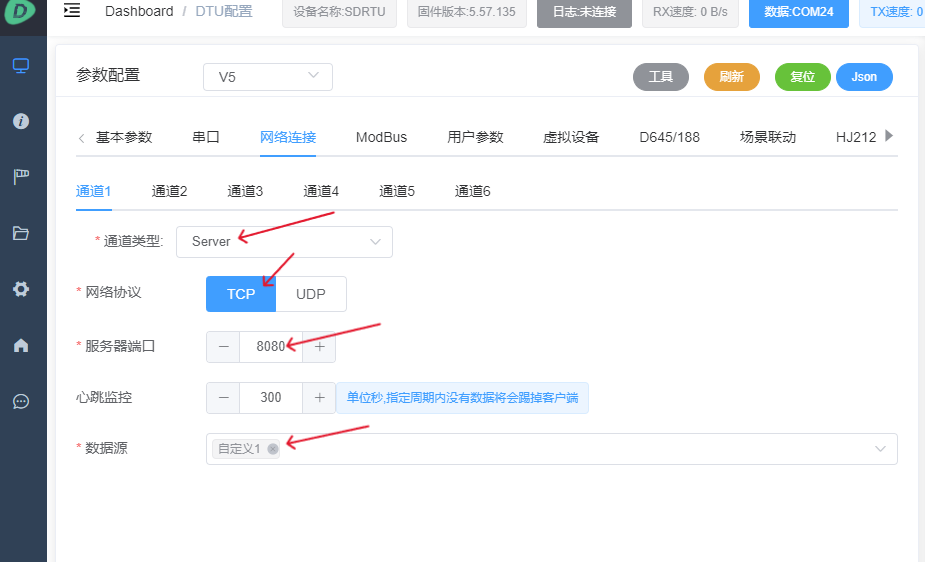

- 此时设备作为TCP Server端，配置端口为8080,选择modbus数据自定义1进行数据透传
¶ 配置ModBus

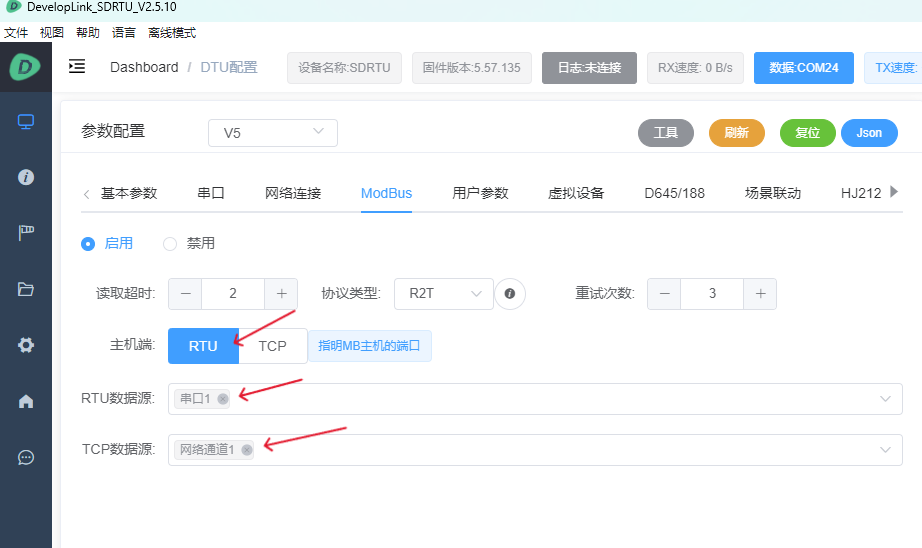

- 启用modbus，协议类型选择R2T
¶ 设置TCP Client端
-

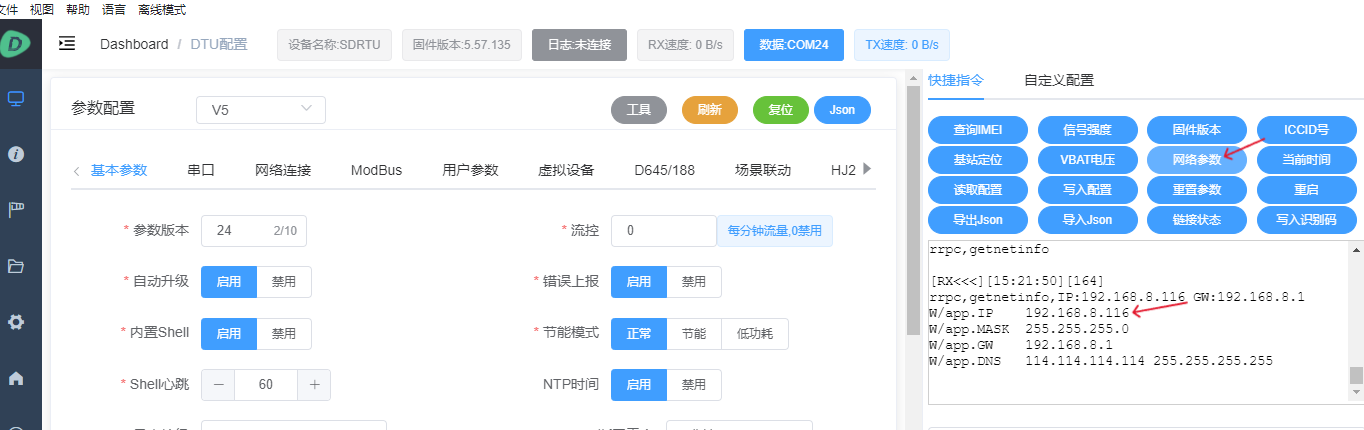

获取设备的网络IP，后续需要用到
-

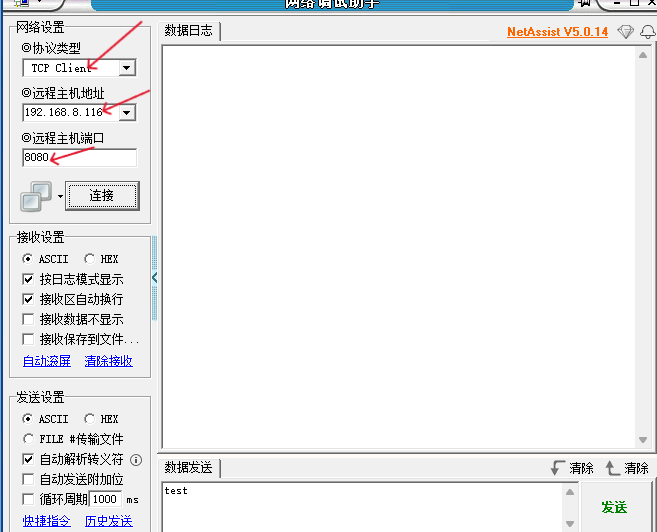

打开网络调试助手，协议类型选择TCP Client，并进行连接
-

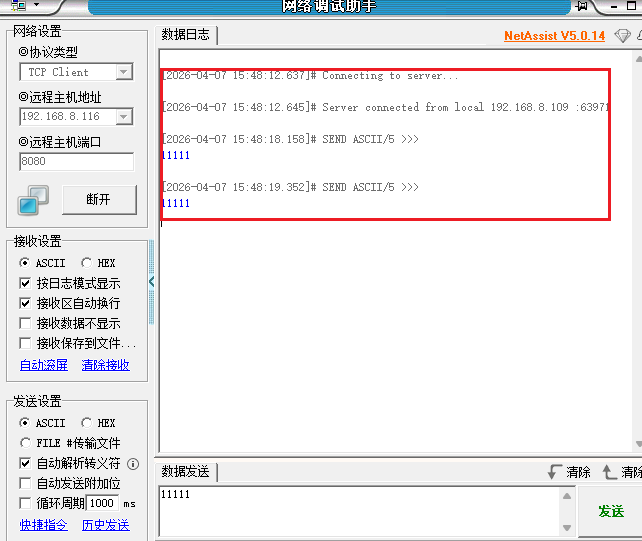

连接成功后发送数据
-

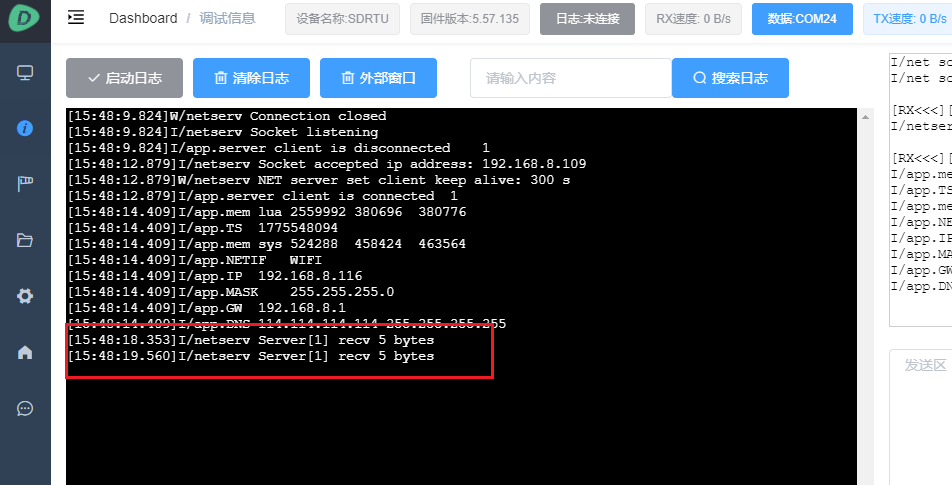

查看上位机日志，数据成功透传
