¶ 连接网关
¶ 第一步：如何正确连接网关？请看教程
¶ 第二步：了解基础配置，请看教程
¶ 第三步：了解编程页面
¶ 第四步：远程PLC编程,请看教程
¶ Node-RED 的工作原理
Node-RED 是一个基于浏览器的流程编排工具，用于连接硬件设备、API 和在线服务。它通过拖放节点（Nodes）并连接它们来构建自动化流程。
- 节点（Nodes）
在 Node-RED 中，一切都是通过节点来实现的。节点可以是输入节点、输出节点、函数节点或者服务节点等。
输入节点：接收数据，例如来自传感器的数据或来自 HTTP 请求的数据。
输出节点：发送数据，例如向一个仪表发送数据或向另一个服务发送数据。
函数节点：执行自定义的 JavaScript 代码，可以对数据进行处理或转换。
服务节点：调用外部服务或 API，例如调用天气服务的 API。
- 流（Flows）
流是由节点和连线（连接节点的线）组成的。这些流可以被触发执行，例如通过输入节点的数据到达或定时器触发。
- 工作流程
当流被部署后，Node-RED 的运行时环境会管理这些流的执行：
事件驱动：流根据输入节点的触发事件开始执行。例如，当传感器数据到达或 HTTP 请求被接收时。
消息传递：消息在节点间传递。每个节点可以修改消息的内容或格式，然后将其传递给下一个节点。
并行和序列处理：流可以设计为并行处理多个输入或按顺序处理数据流。
- 界面
Node-RED 提供了一个基于浏览器的界面，允许用户通过拖放操作来创建和修改流。界面还包括一个调试面板，用于查看消息的流动和节点的状态。
示例流程
例如，一个简单的流程可能包括：
HTTP 输入节点：监听来自 web 的 HTTP 请求。
函数节点：处理接收到的数据，例如解析 JSON 或计算值。
调试节点：显示处理后的数据，帮助开发者调试。
HTTP 响应节点：将处理后的数据返回给客户端。
部署和使用
用户可以在 Node-RED 的界面中设计流程，并通过点击“部署”按钮来使设计生效。一旦部署，流程就会自动运行，并根据需要处理数据。
Node-RED 的这种设计方式使得它非常适合快速原型开发和物联网项目的实现，同时也容易学习和使用。
¶ 编程页面介绍

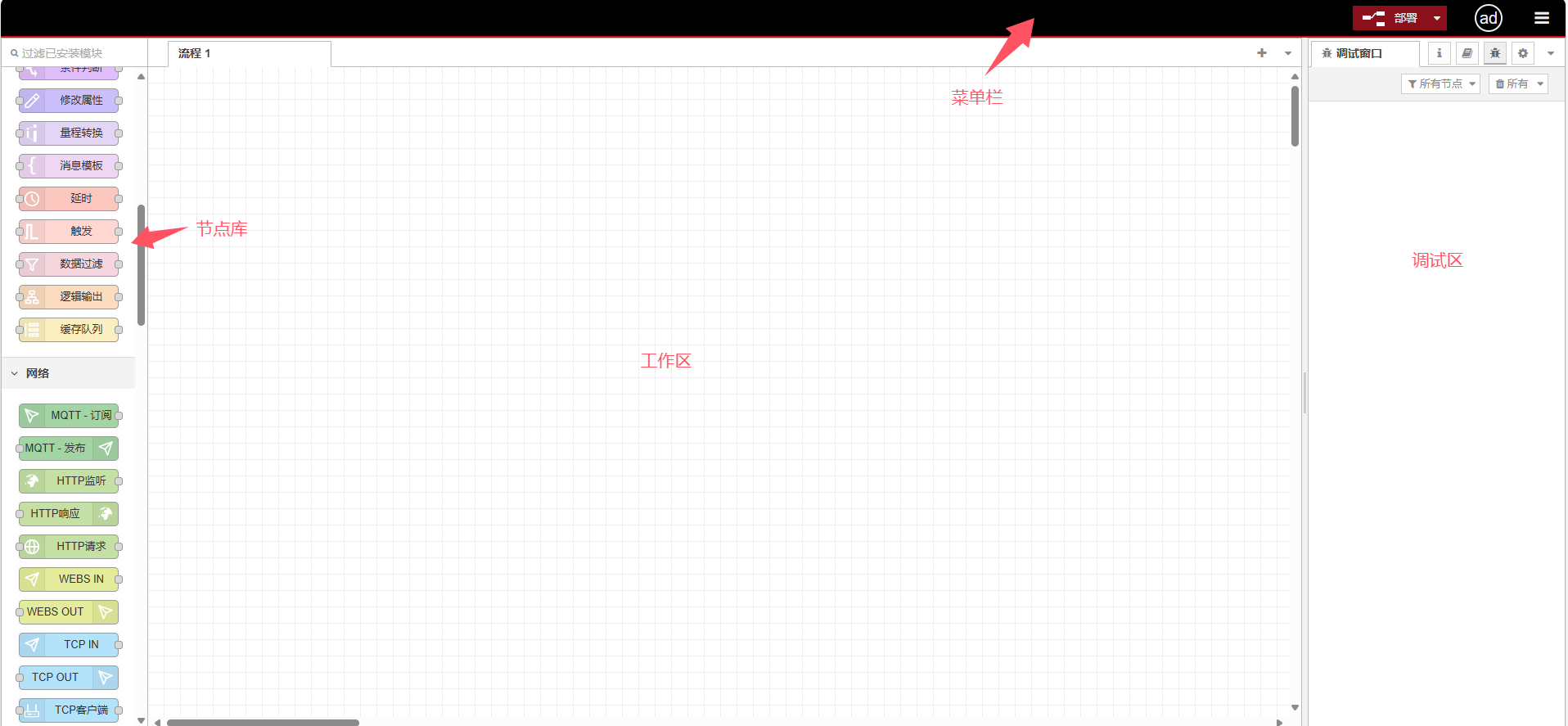

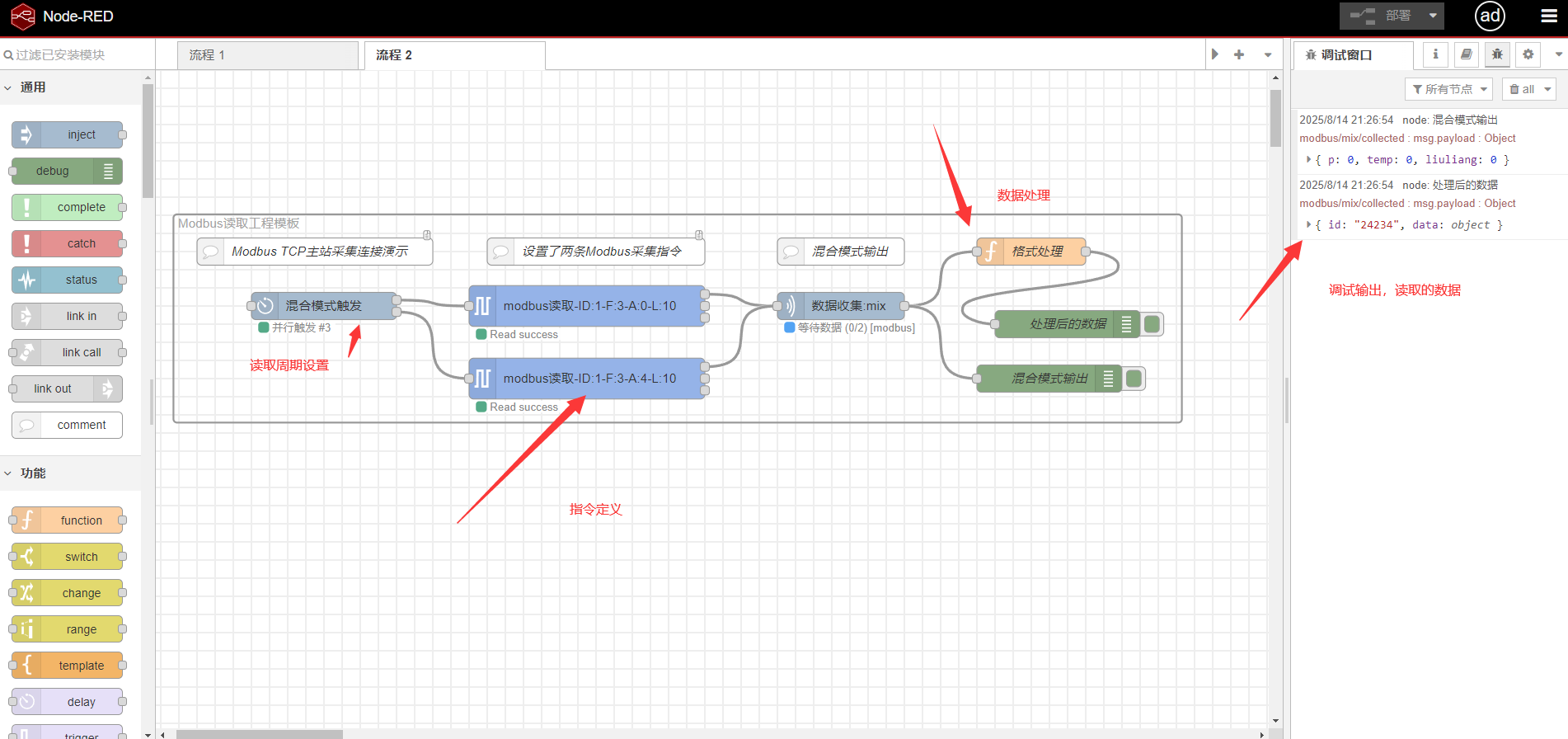

编程页面，主要分为四个区域，菜单栏、节点库、工作区和调试区。
菜单栏：顶部的菜单栏，包含部署按钮以及主菜单（流程导入导出在菜单栏）
节点库：提供各种封装好功能的节点，供使用者调用
工作区：将节点拖入工作区，连线代表数据交互，即可实现自由编程
调试区：分为5个页面，分别是：信息窗口/帮助文档/日志窗口/配置节点/全局变量
¶ 菜单栏
-
部署
在配置完成后，需要点击右上角的部署按钮，配置才会生效。 -

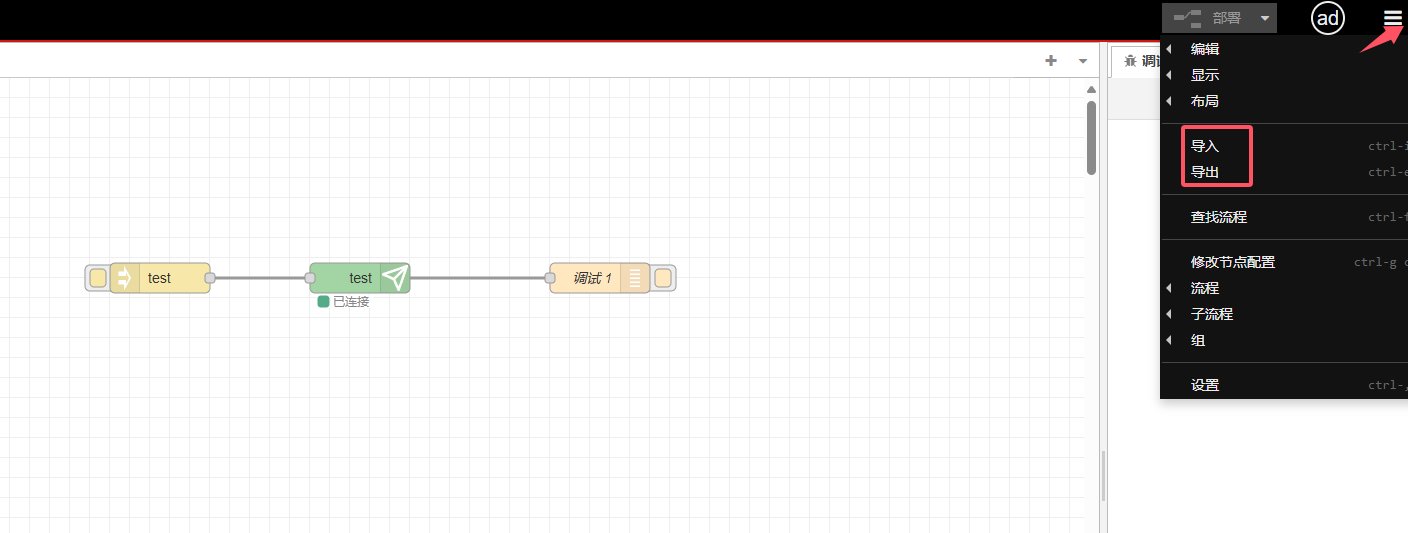

导入和导出json
配置的实际存储载体是一个json文件，配置完成后，可以通过导出功能将流程备份。同理，如果需要在一个新网关上部署已经完成的配置，可以使用导入功能。
导入：直接复制JSON数据,或者上传JSON文件；
导出：保存为JSON文件。
¶ 节点库和工作区
节点通过连线连接在一起，一个节点可以有多个输入端口和多个输出端口。根据需要实现的功能，将多个节点从节点库拖到工作区，并通过线连接，就可以让数据流转。

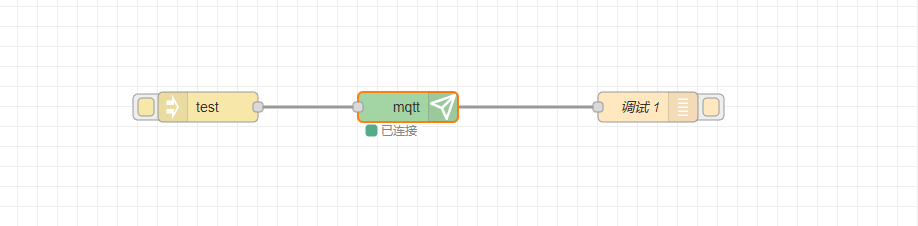

有些节点在下方会显示一个状态栏，用来表明节点的运行状态，比如MQTT节点的状态栏表示MQTT的连接状态：

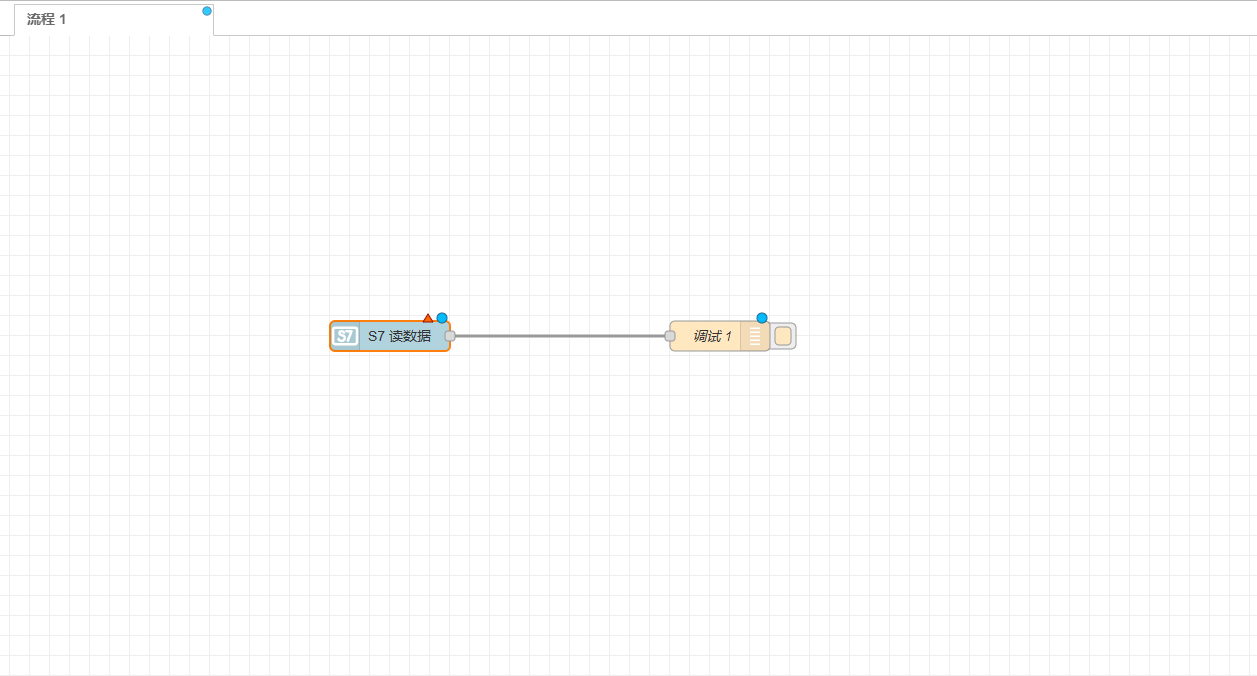

如果节点有任何未部署的修改，会在其右上方显示一个蓝色的圆点，如果配置有错误，会显示一个红色的三角形：
¶ 调试区
在配置中，增加一个调试节点，可以在调试区中看到调试信息。例如，在modbus读取或者在s7读取后面，增加一个调试节点，就能在调试区看到具体的日志，包括读取成功、超时、连接失败等等，方便排查问题。
¶ 节点帮助信息使用
在Node-RED中，节点帮助信息的使用方法如下：
查看节点基础信息
双击任意节点打开配置面板，顶部会显示该节点的功能简介和基本用法说明
节点描述区域通常包含参数说明和典型应用场景
访问详细帮助文档

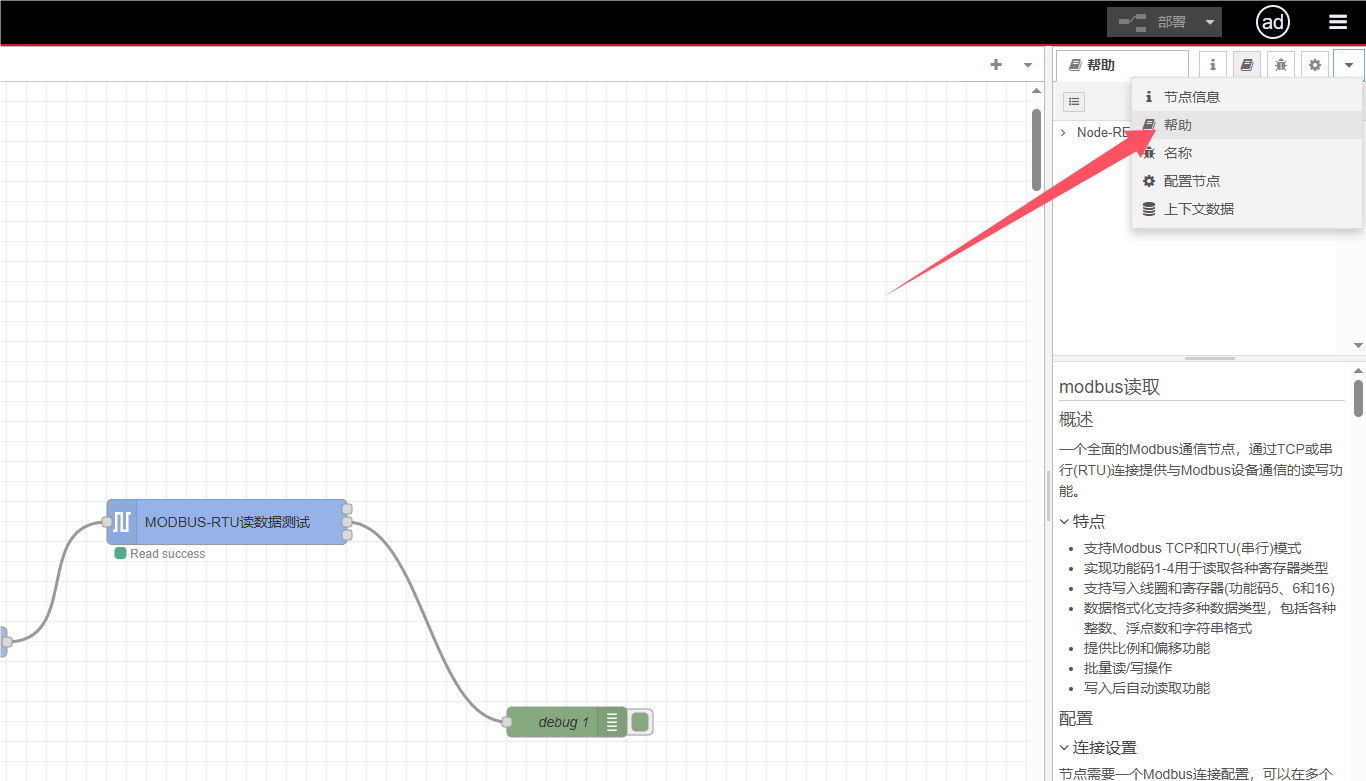

在节点配置面板点击右上角的"?"图标，会打开该节点的官方文档页面
对于核心节点，帮助文档会显示在右侧信息侧边栏(Info Sidebar)
调试节点输出
使用Debug节点可以实时查看消息对象的完整结构
调试信息会显示在右侧Debug侧边栏，包含payload和其他属性
常用节点帮助示例
¶ 使用案例
¶ modbus读取并通过mqtt上传

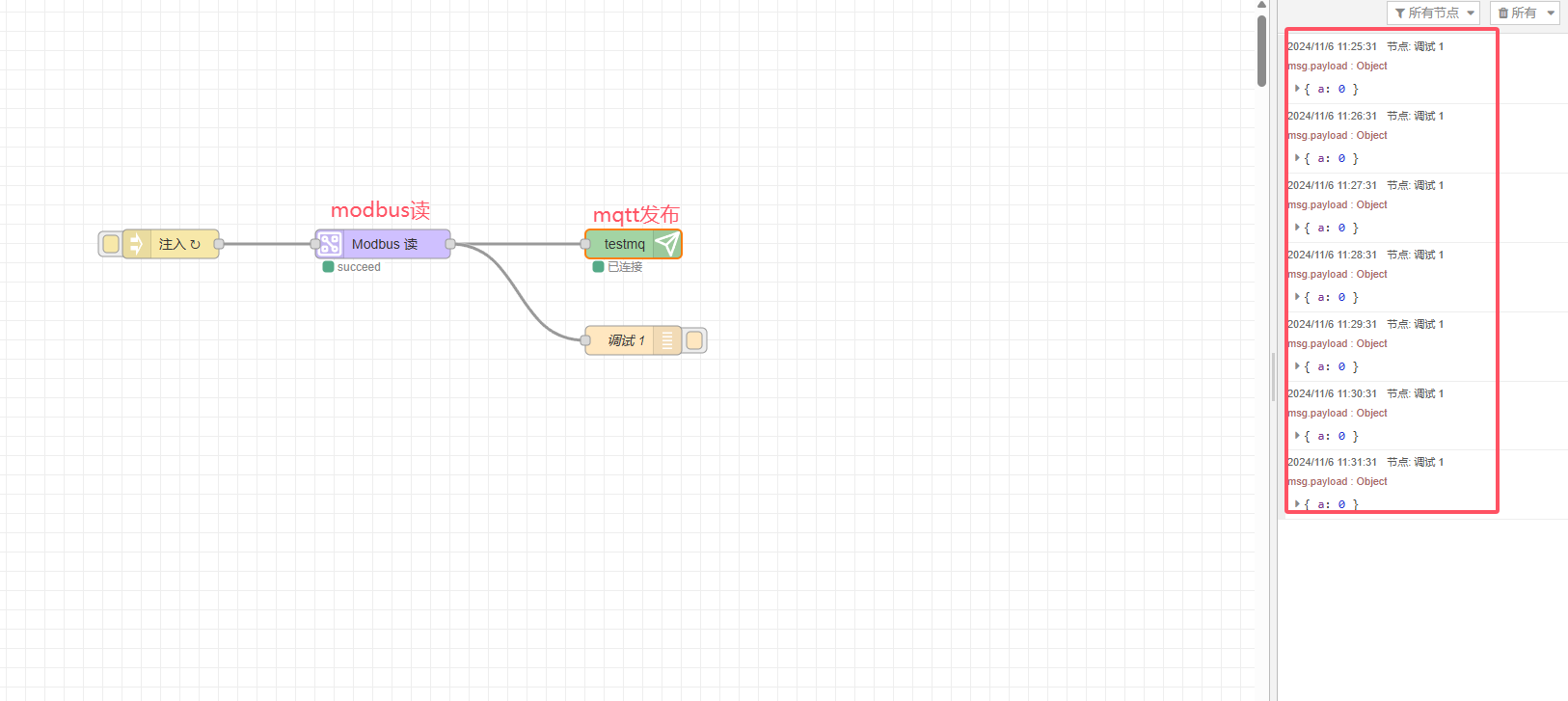

首先需要从右边拖四个节点，分别是注入、modbus读取、mqtt发布和调试，然后依次连线，配置完后点击部署，最后在调试区看数据。
-

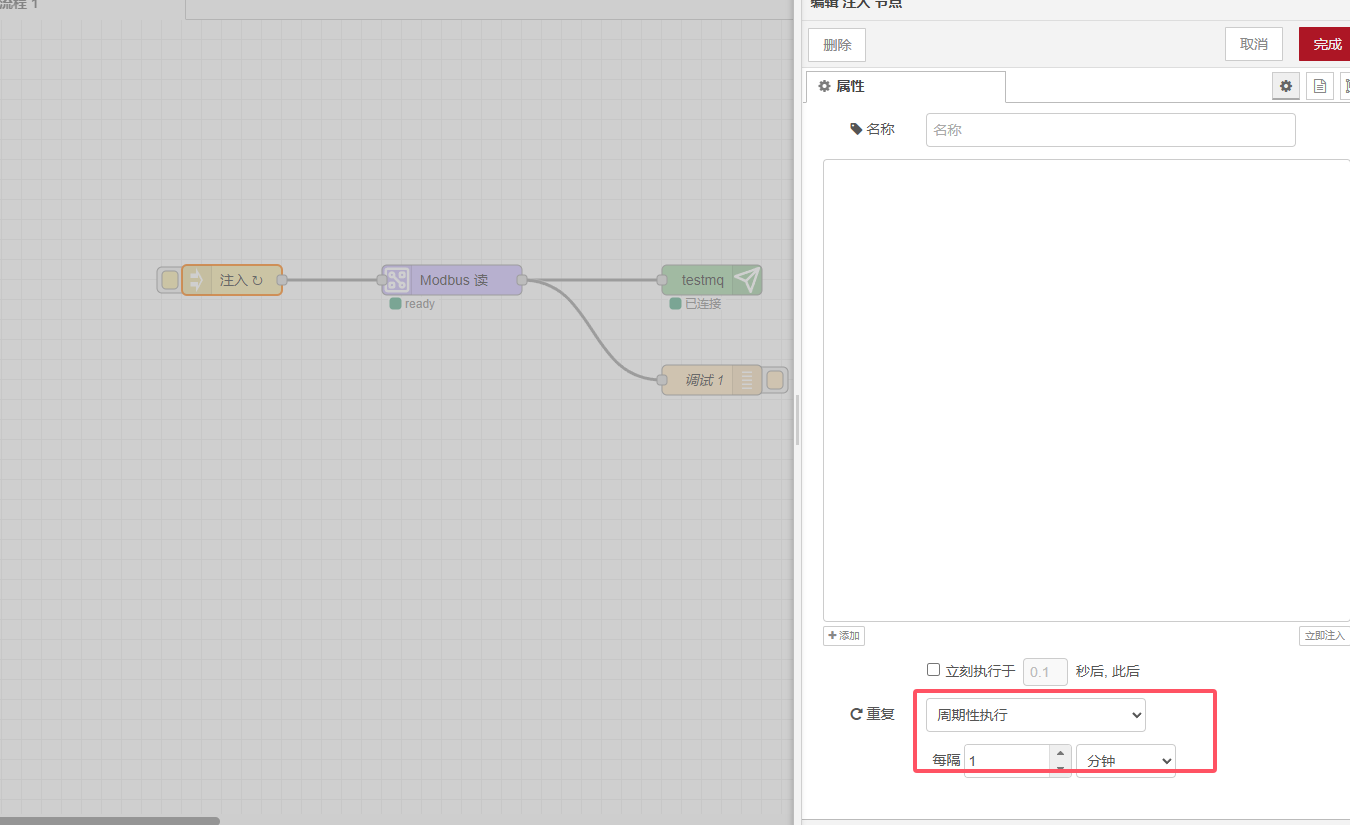

配置注入
目的是设置modbus的读取周期
双击注入节点进行配置，只需要设置周期，选择周期性执行，并设置周期的间隔，最后点完成。
-
配置modubus读
主要需要配置modbus的地址码、寄存器、功能码、数据格式。其次还有串口参数，也是在modbus节点里面配置，在连接配置这一栏配置串口参数。

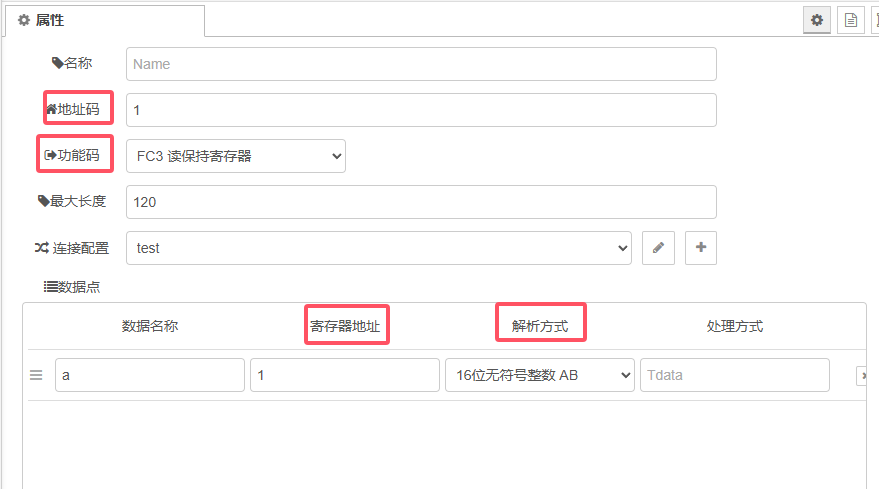

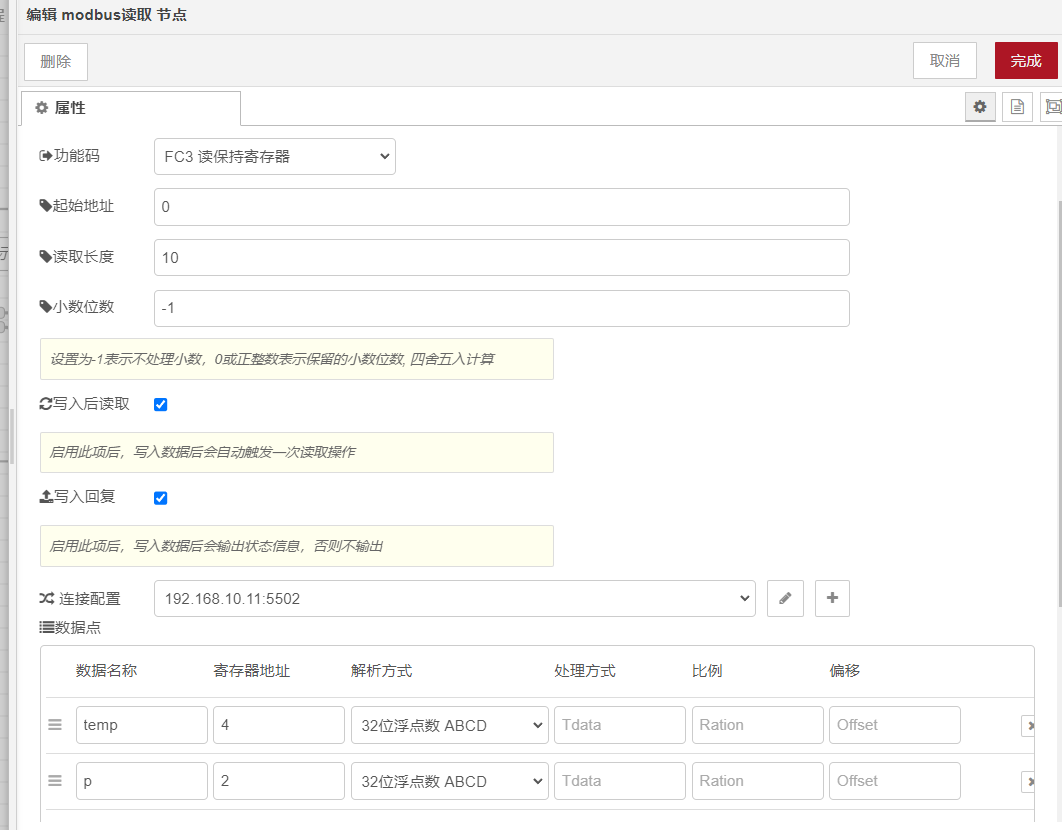

双击modbus节点进行配置，填写地址码，选择功能码。键值填写到数据名称，并填写寄存器地址，选择正确的数据类型。
-

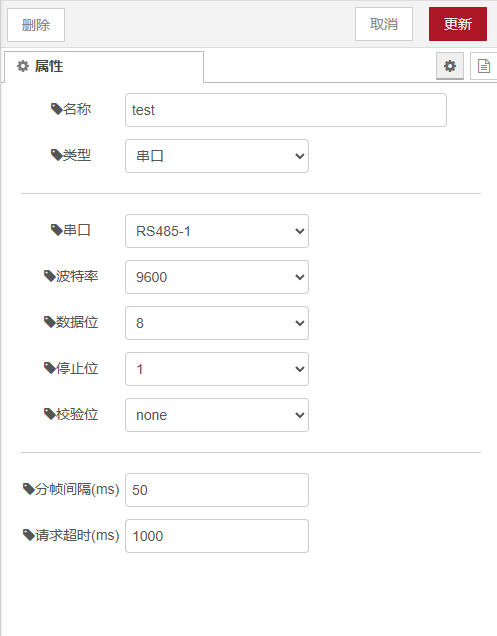

配置串口参数
还是在modbus节点里面配置，点击连接配置旁边的编辑modbud config，设置正确的串口参数，最后点击更新和完成。
- 配置MQTT
mqtt中主要需要配置服务器地址、端口、主题、用户名和密码。
双击mqtt节点进行配置，点击服务端旁边的🖊，填写以上信息，最后点击更新和完成。
主题：填写mqtt的发布主题。

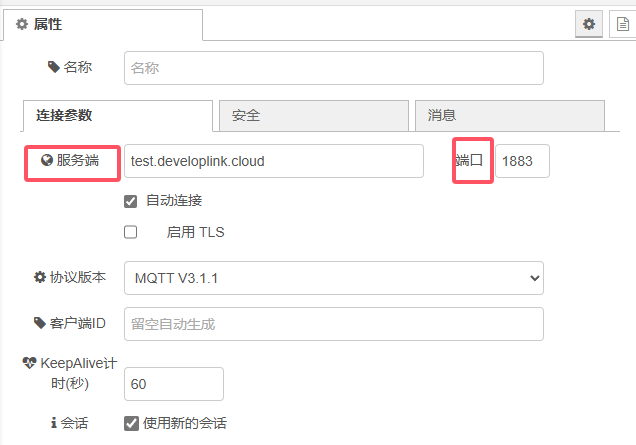

在连接参数里面，设置服务器地址和端口

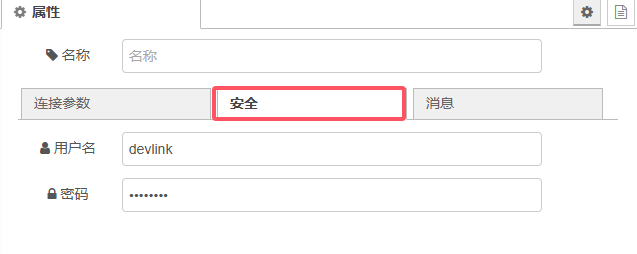

在安全里面，配置用户名和密码
-
配置完每个节点后，点击部署
-
查看数据
可以在调试窗口，看到读取的值。
¶ modbus RTU 读串口数据

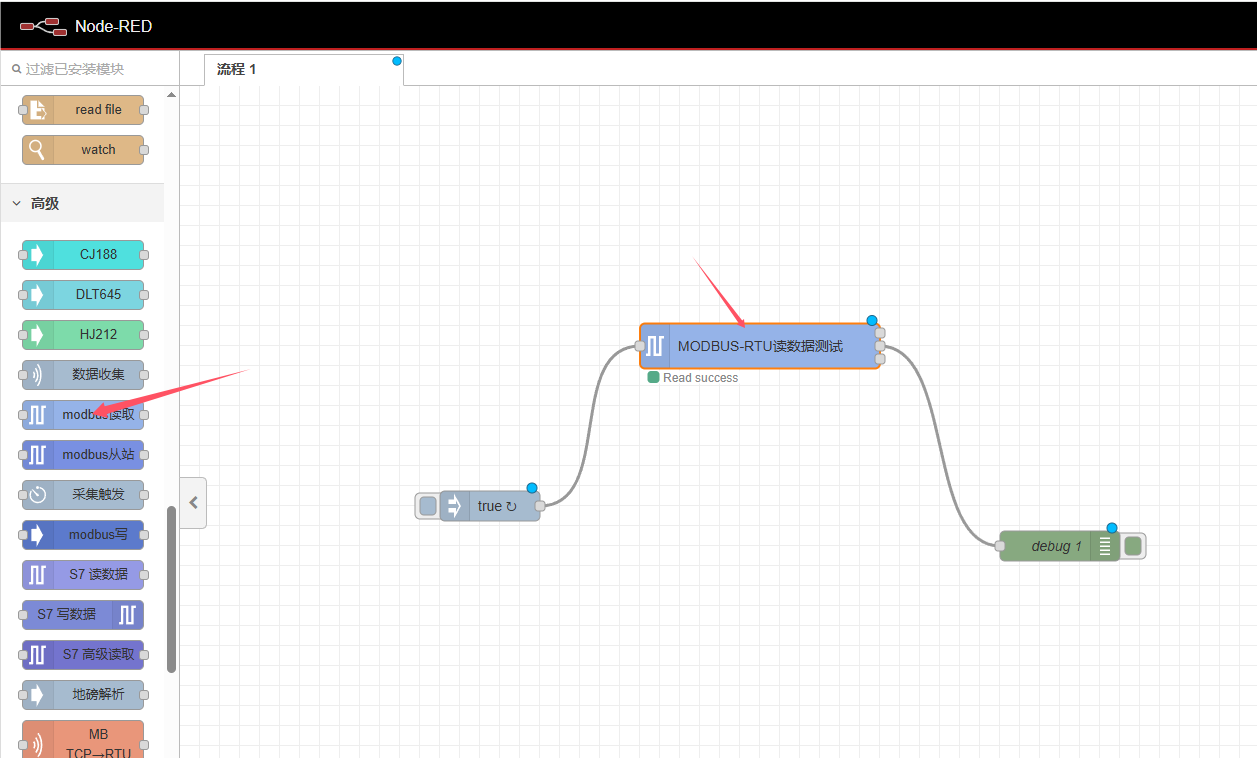

- 如图所示，在窗口左边节点区域拖入modbus读取节点，时间触发节点inject,调试节点debug到工作流程区域：

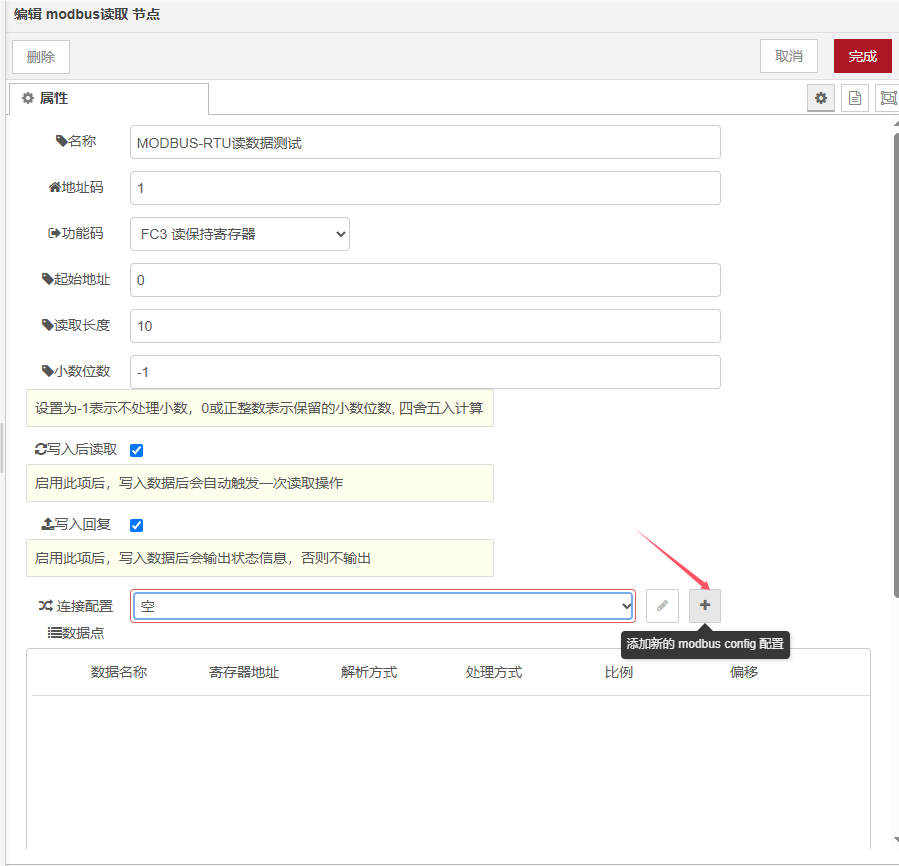

- 编辑modbus读取节点配置，直接点击该节点，输入地址，功能码选择读保持寄存器，其他信息根据实际需要输入，在连接配置点击加号图标，新增一个串口配置。

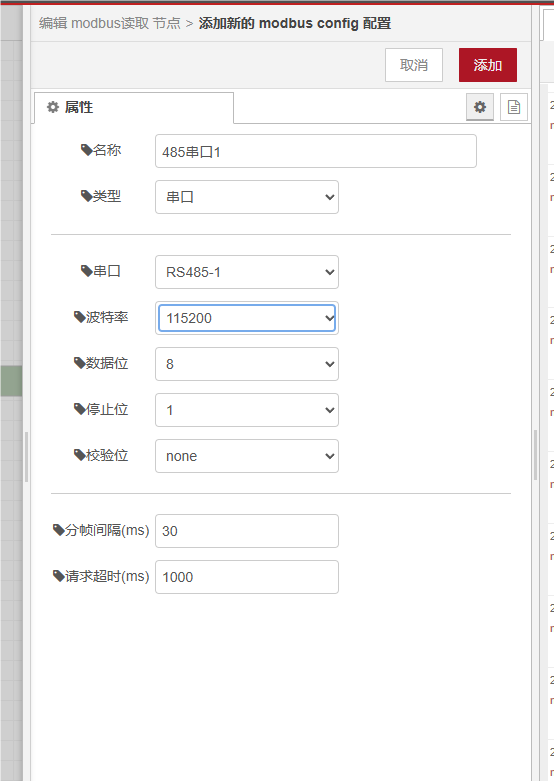

- 设置串口通信的基本参数，波特率，数据位，停止位，校验等。

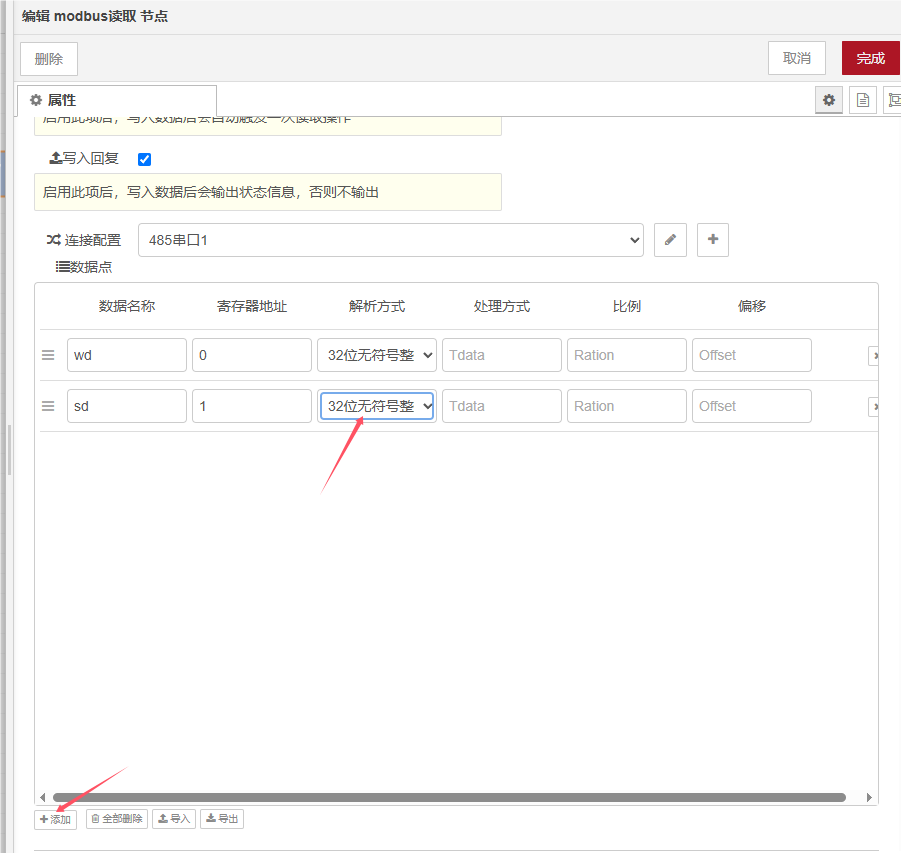

- 设置需要采集的数据，在modbus编辑节点的左角点击添加，在数据配置界面中输入数据标识名称，寄存器地址以及数据解析格式等信息。

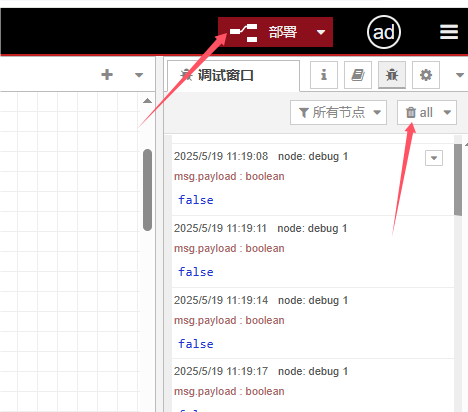

- 在流程工作窗口的右上角点击部署按钮，进行部署，确保你的串口通信数据正常，就可以正常采集数据了。

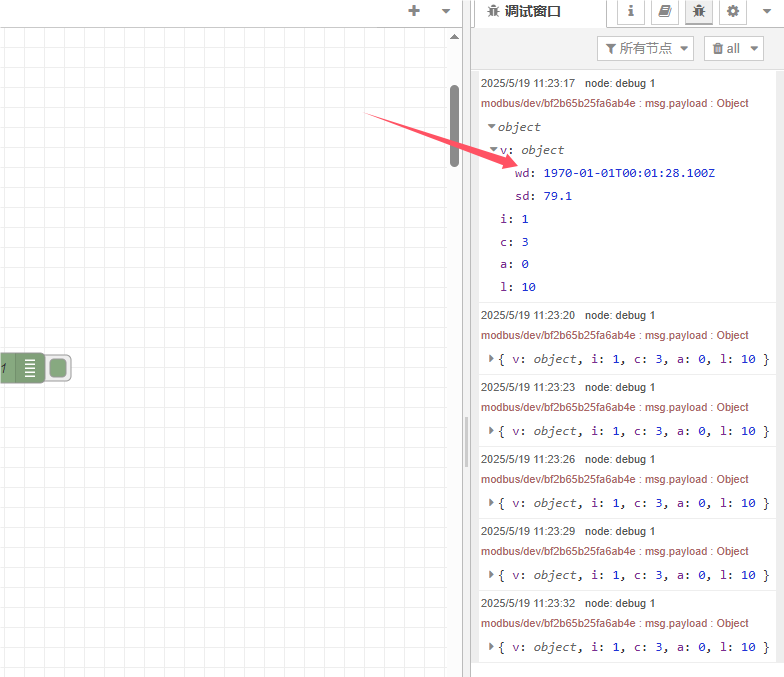

- 点击右上角爬虫图标可以看到采集数据输出到调试窗口
¶ modbus TCP 写单个线圈

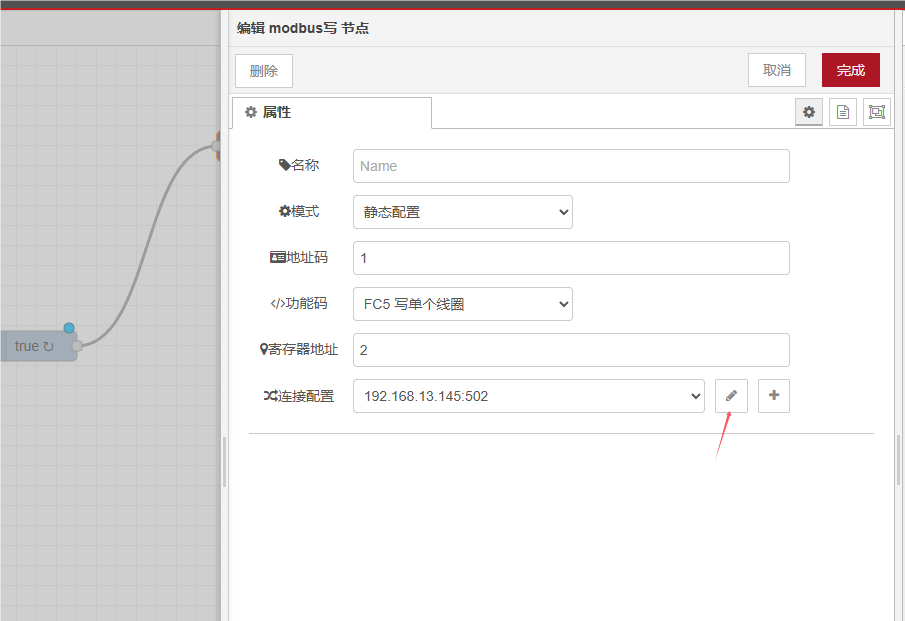

- 先配置modbus 读取节点，在连接配置中选择TCP

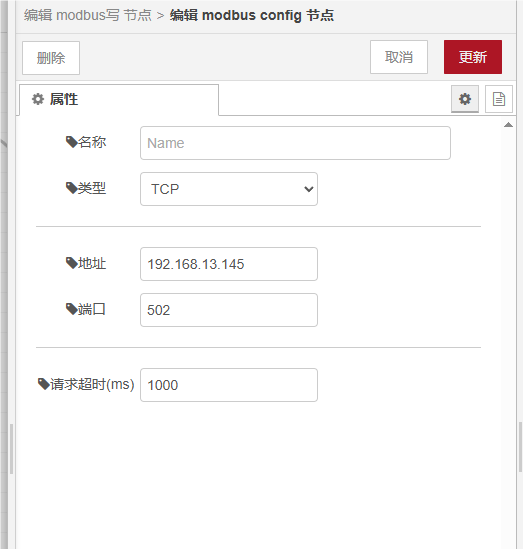

- 设置tcp地址和端口

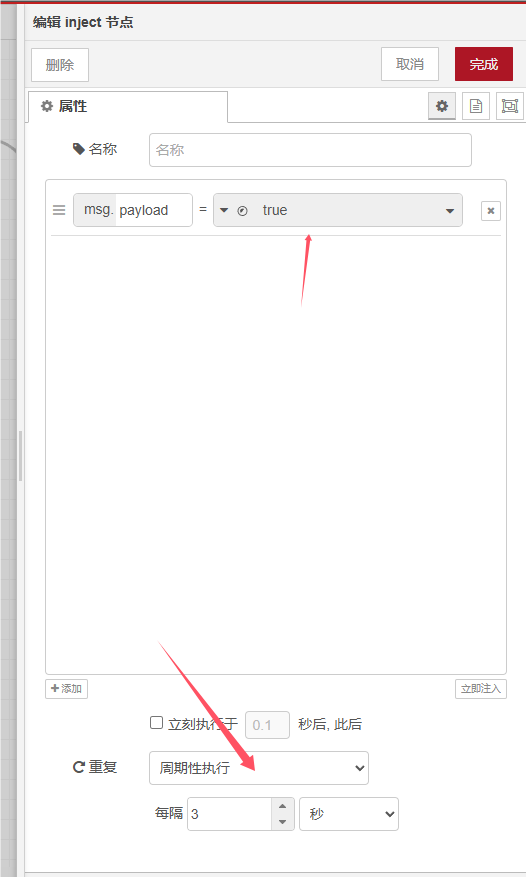

- 托人一个Inject时间触发节点，设置payload的值为true, 选择布尔型变量
- 点击触发， 或设置成定时触发
¶ 实例导入
Node-RED可以从本地文件、URL 导入流程，下面是实例导入的详细教程。

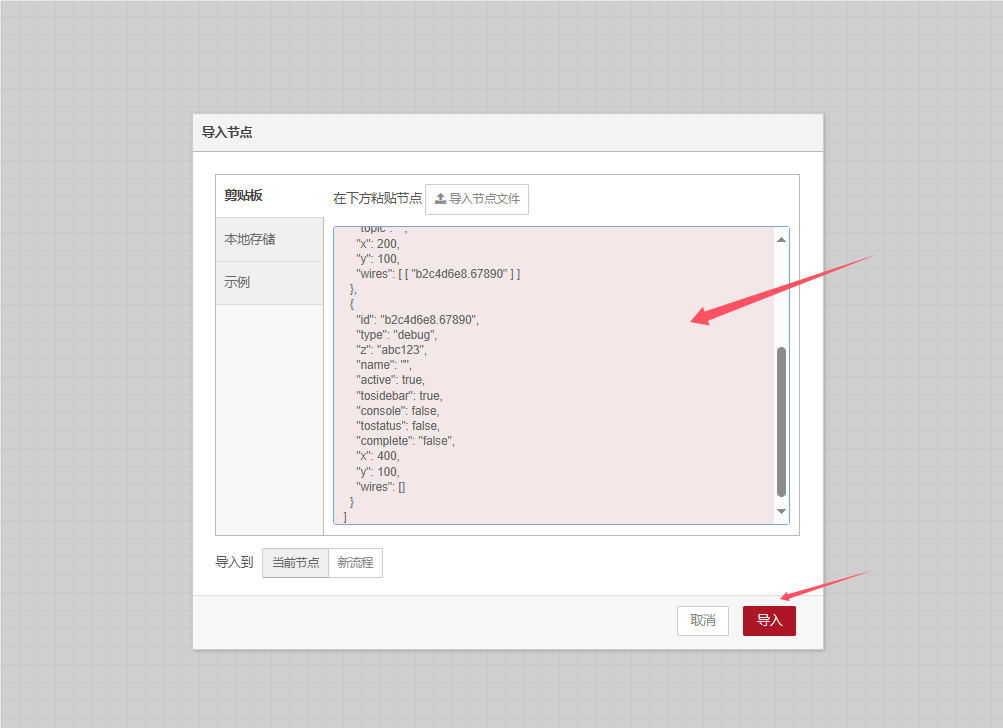

- 从 JSON 文件导入
步骤：

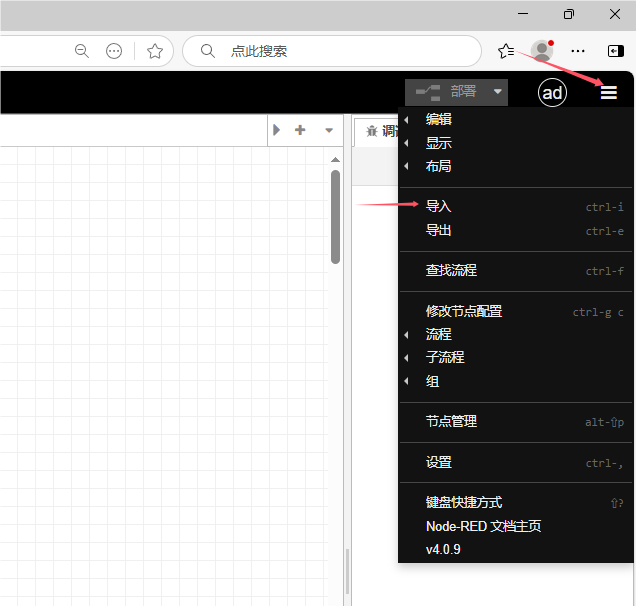

在 Node-RED 编辑器中，点击右上角菜单 ≡ → 导入。
选择 Select a file to import，上传本地的 .json 流程文件。
点击 导入，流程会自动出现在工作区。
示例 JSON 文件内容（Hello World 流程）：
json
[
{
“id”: “d1a3b5c6.12345”,
“type”: “inject”,
“z”: “abc123”,
“name”: “”,
“props”: [ { “p”: “payload” }, { “p”: “topic”, “vt”: “str” } ],
“repeat”: “”,
“crontab”: “”,
“once”: false,
“payload”: “Hello World”,
“payloadType”: “str”,
“topic”: “”,
“x”: 200,
“y”: 100,
“wires”: [ [ “b2c4d6e8.67890” ] ]
},
{
“id”: “b2c4d6e8.67890”,
“type”: “debug”,
“z”: “abc123”,
“name”: “”,
“active”: true,
“tosidebar”: true,
“console”: false,
“tostatus”: false,
“complete”: “false”,
“x”: 400,
“y”: 100,
“wires”: []
}
]

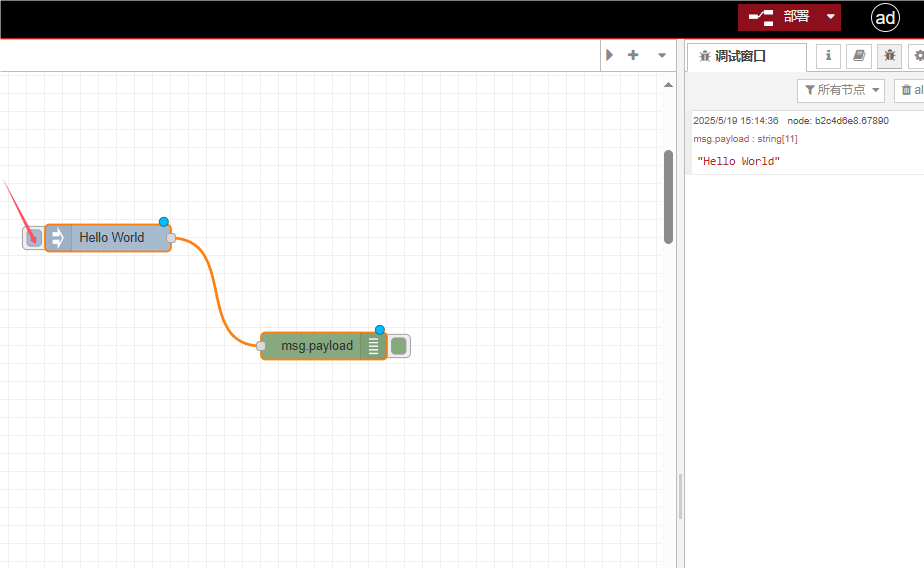

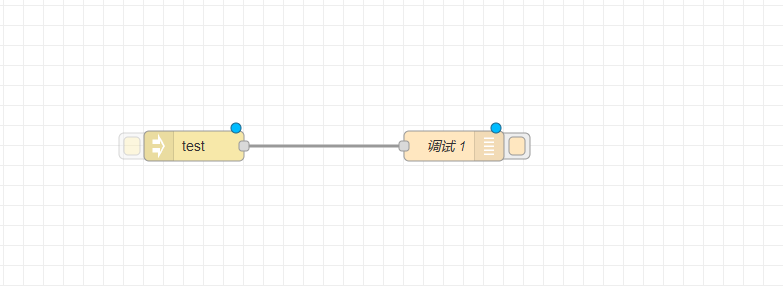

点击 部署 部署流程，并点击触发
- 系统实例导入
- 点击右上角功能图标，在下拉菜单点击导入

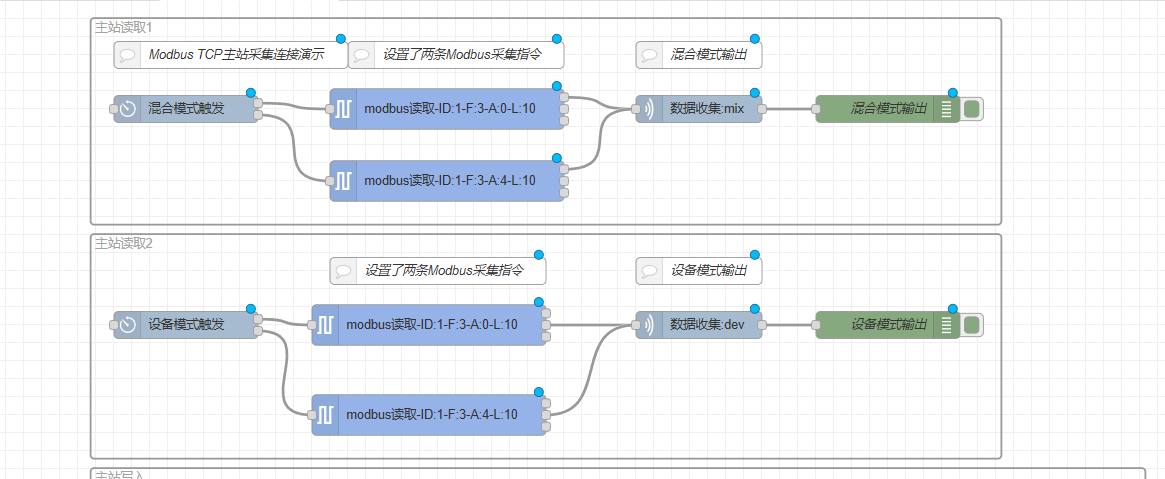

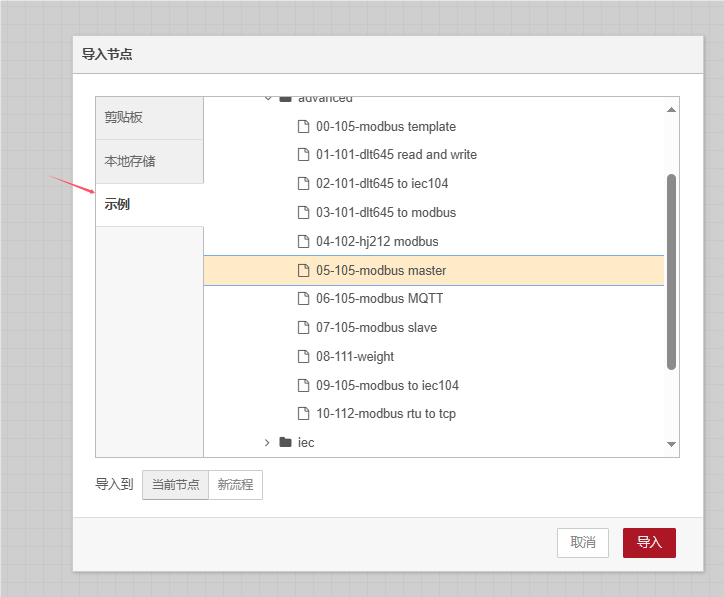

- 选择示例，有多种例子可选
- 选择一个节点进行流程编辑
¶ S7协议读取
1、选择节点
首先从右边拖入两个节点，分别是s7读取和调试，然后连线，配置完后点击部署，最后在调试区看数据。
2、配置s7读取

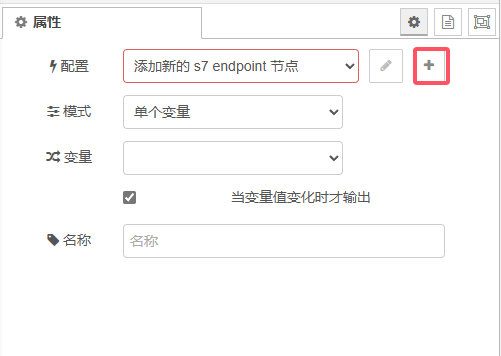

双击s7读取节点进行配置，点击配置旁边的＋，需要配置ip和变量，最后点击添加和完成

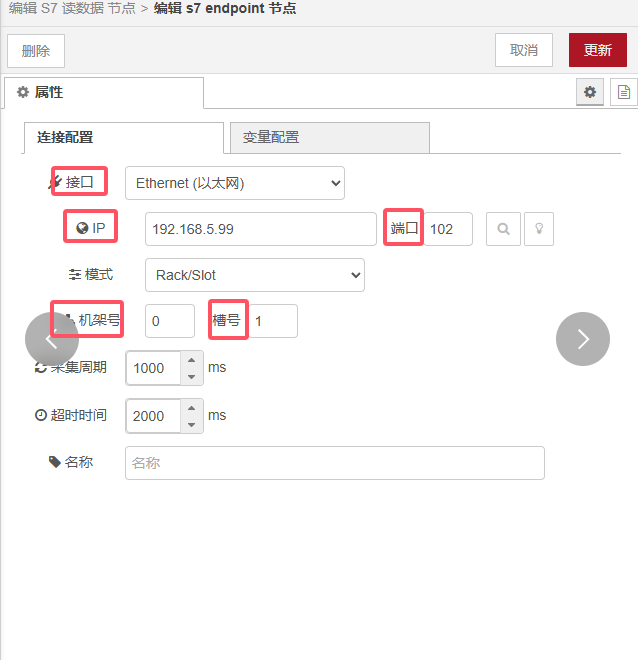

接口选择以太网，填写plc的IP、端口、机架号和槽号。

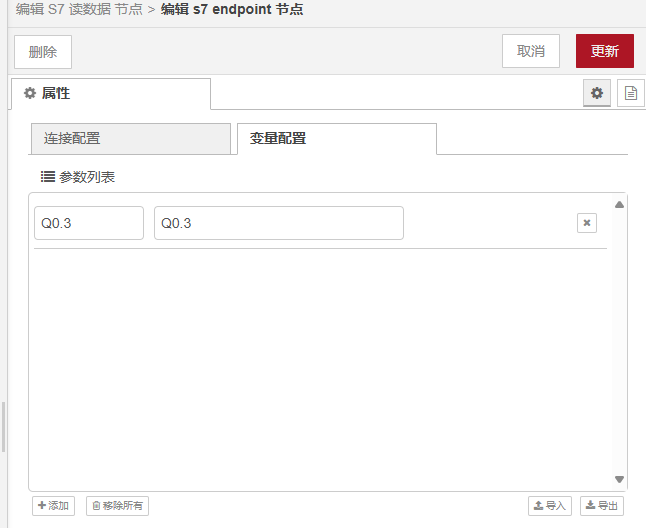

地址变量填写要plc的参数地址，变量名称填写键值

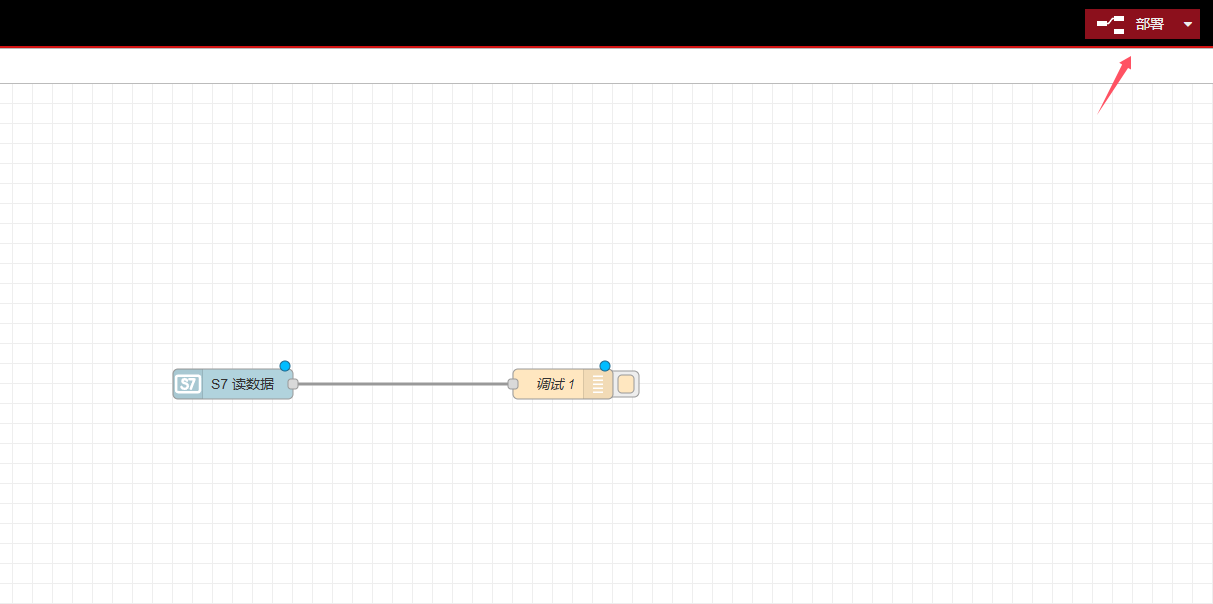

3、点击部署

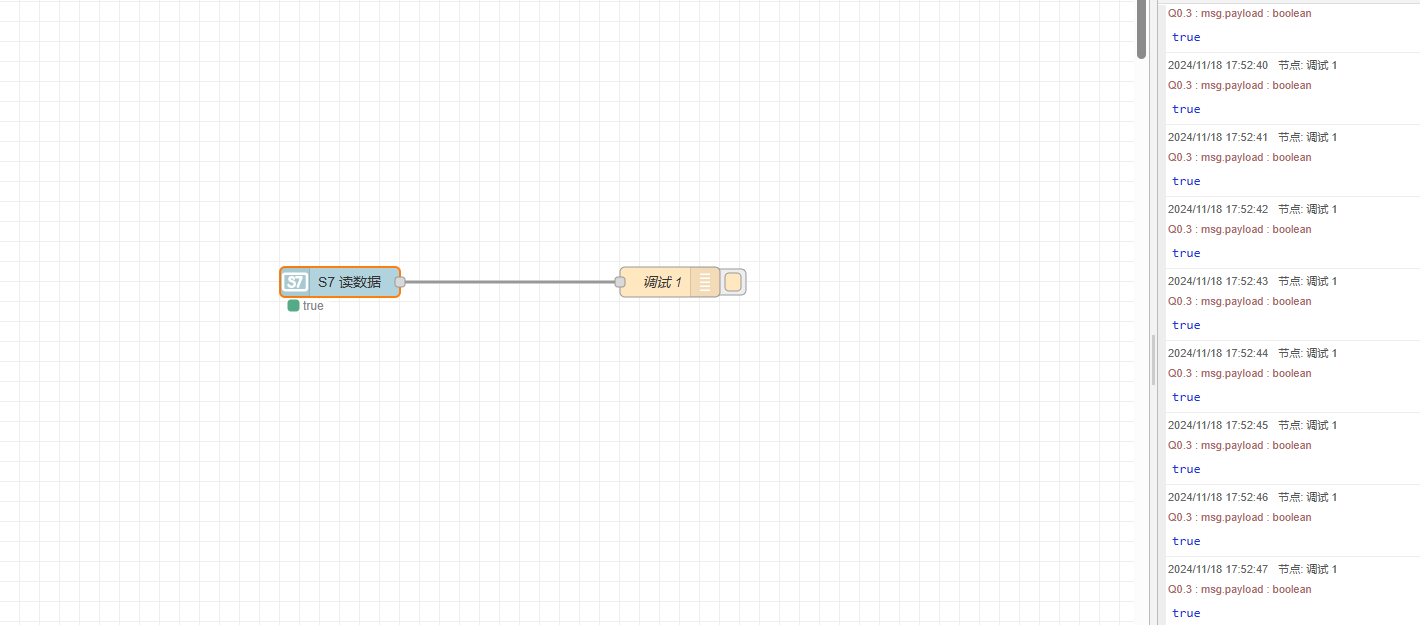

4、查看数据
在调试窗口查看数据
