¶ 上位机使用 (使用USB TypeC连接设备，需要安卓原装数据线不是485)
¶ 注意事项：

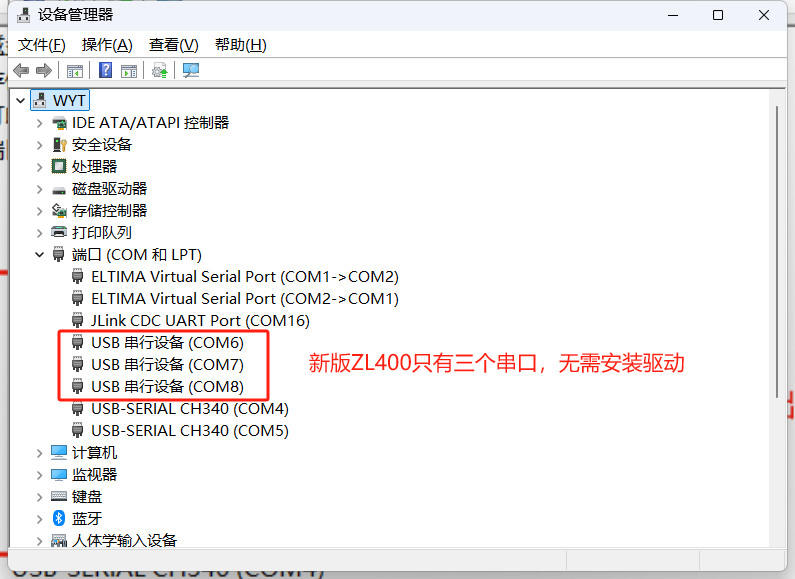

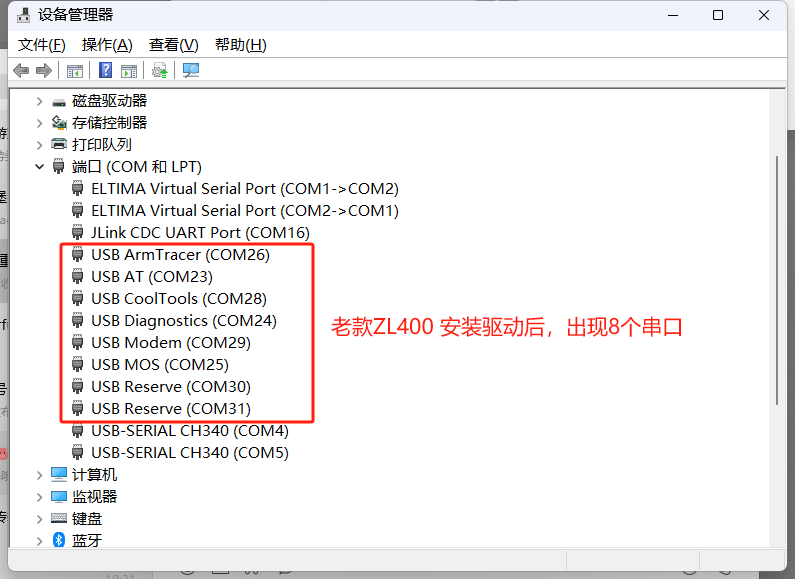

如果固件版本是6.xx，则不需要安装驱动，可以直接使用，而且只有3个端口，2025年1月16日后发货的都是6x.x的版本。固件版本是4.xx，才会出现以下8个端口。

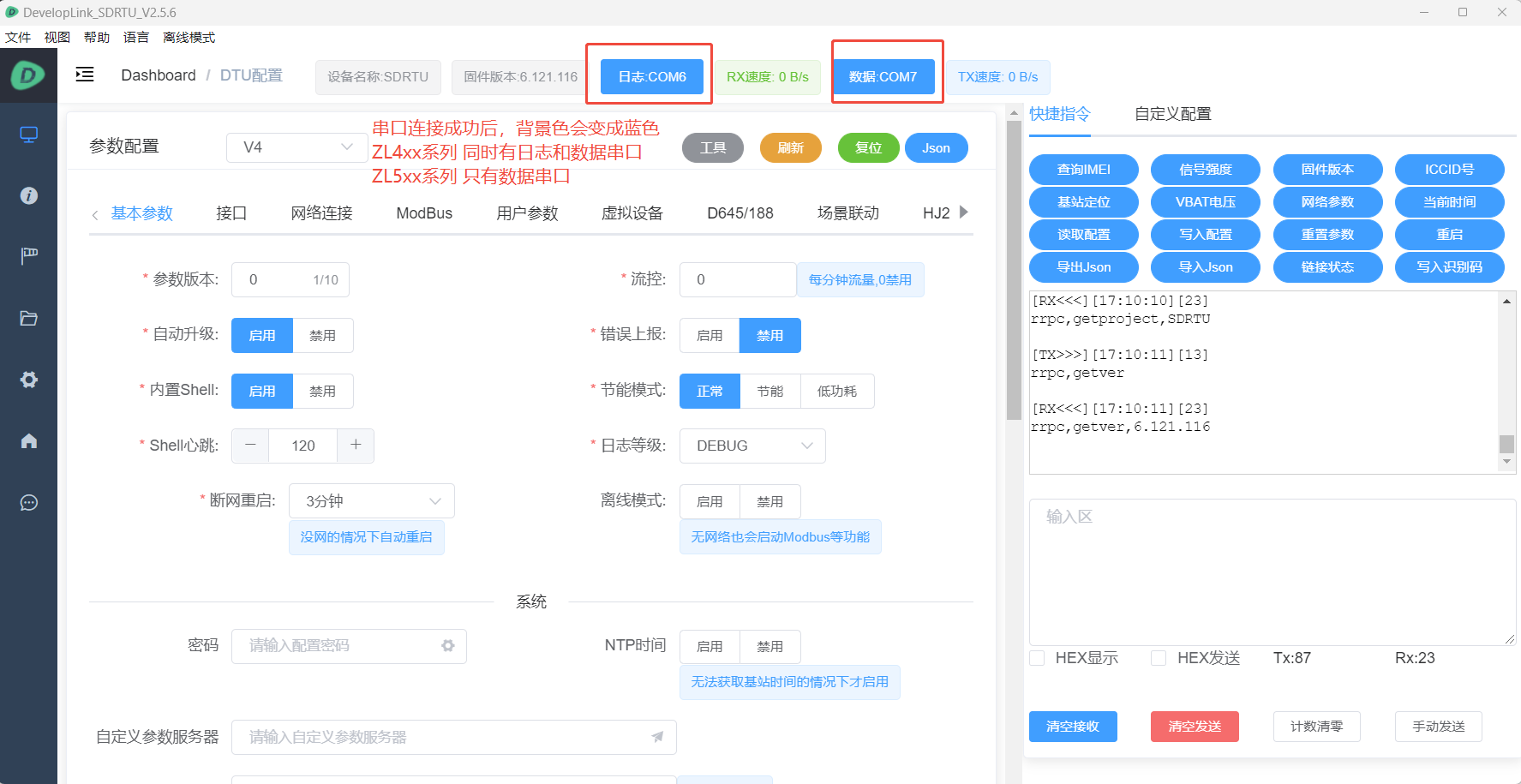

上位机只有连接了才能正常使用 如下图所示
上位机版本小于2.5.6 必须在联网的情况下使用
¶ 上位机功能详解

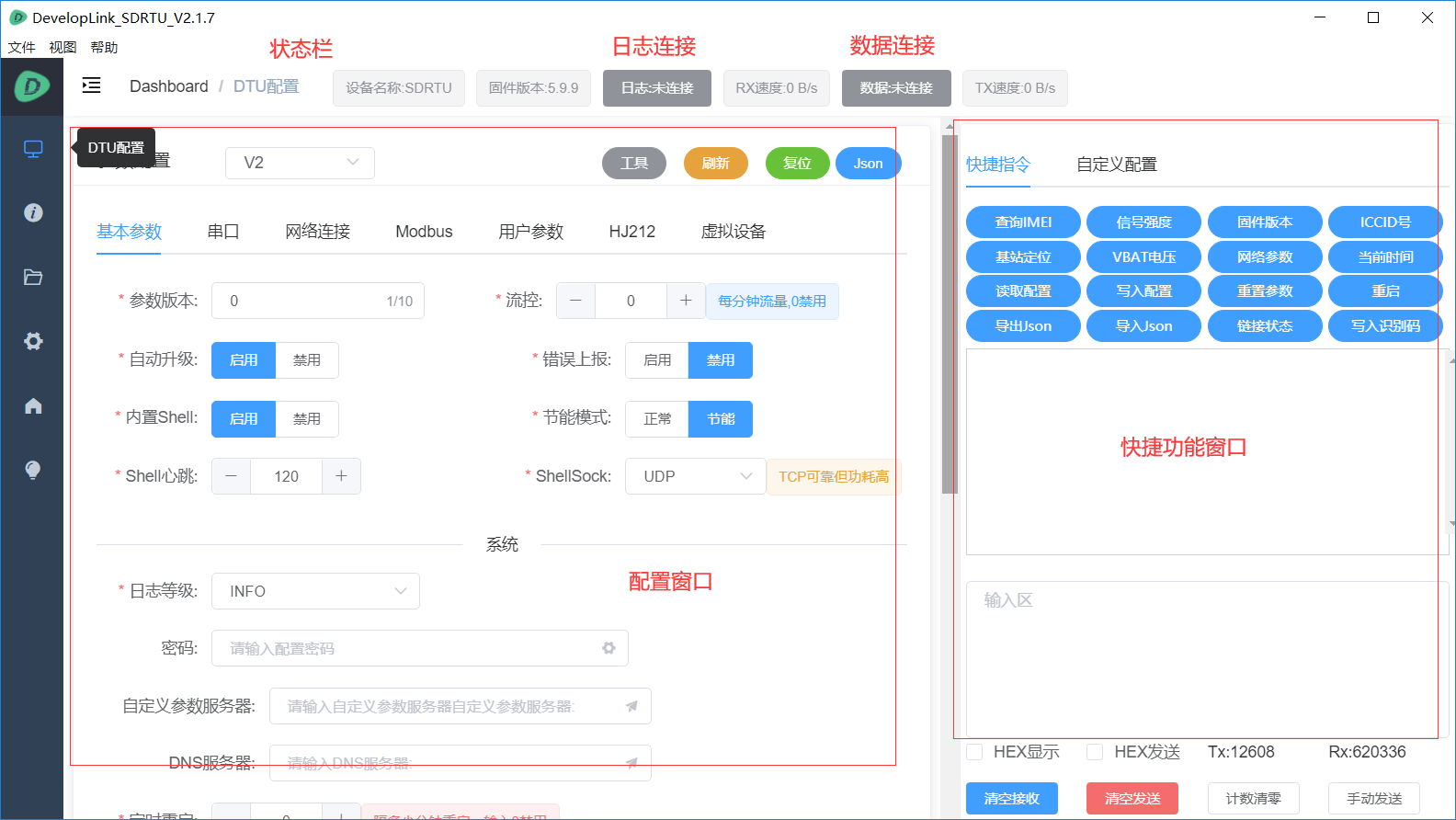

¶ 1.上位机首页
- 状态栏: 指示设备状态信息；注意日志和数据连接要配置并打开串口了才有用；状态栏的按钮是可以点击的
- 配置窗口用于填写并生成设备配置
- 快速功能窗口可以快速生成指令下发到设备: 比如读取配置和写入配置
- 简单串口助手功能

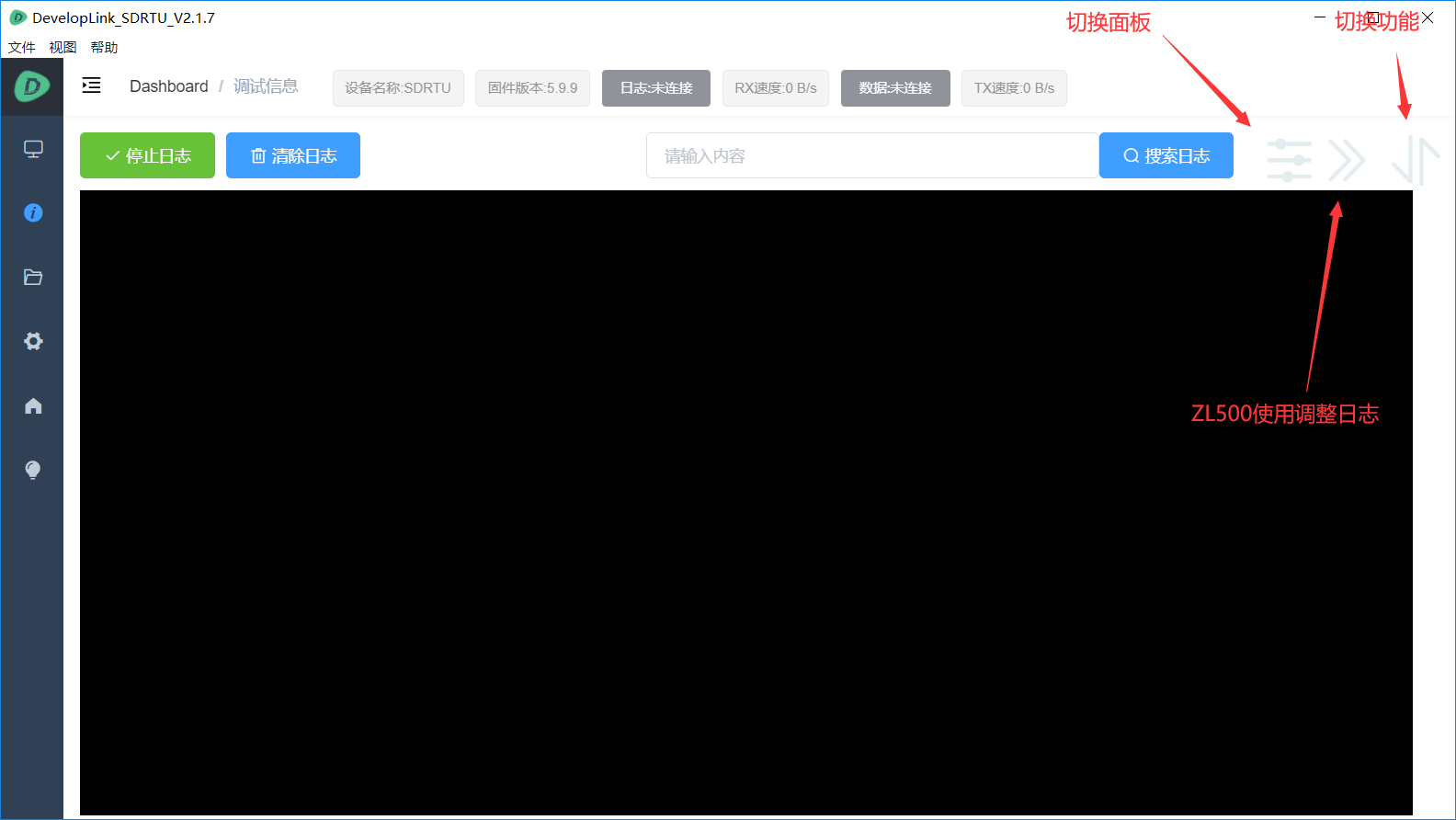

¶ 2.上位机日志页面
用于打印设备调试日志，下发指令等功能；ZL500记得点一下右上角第二个图标把日志切换过来。

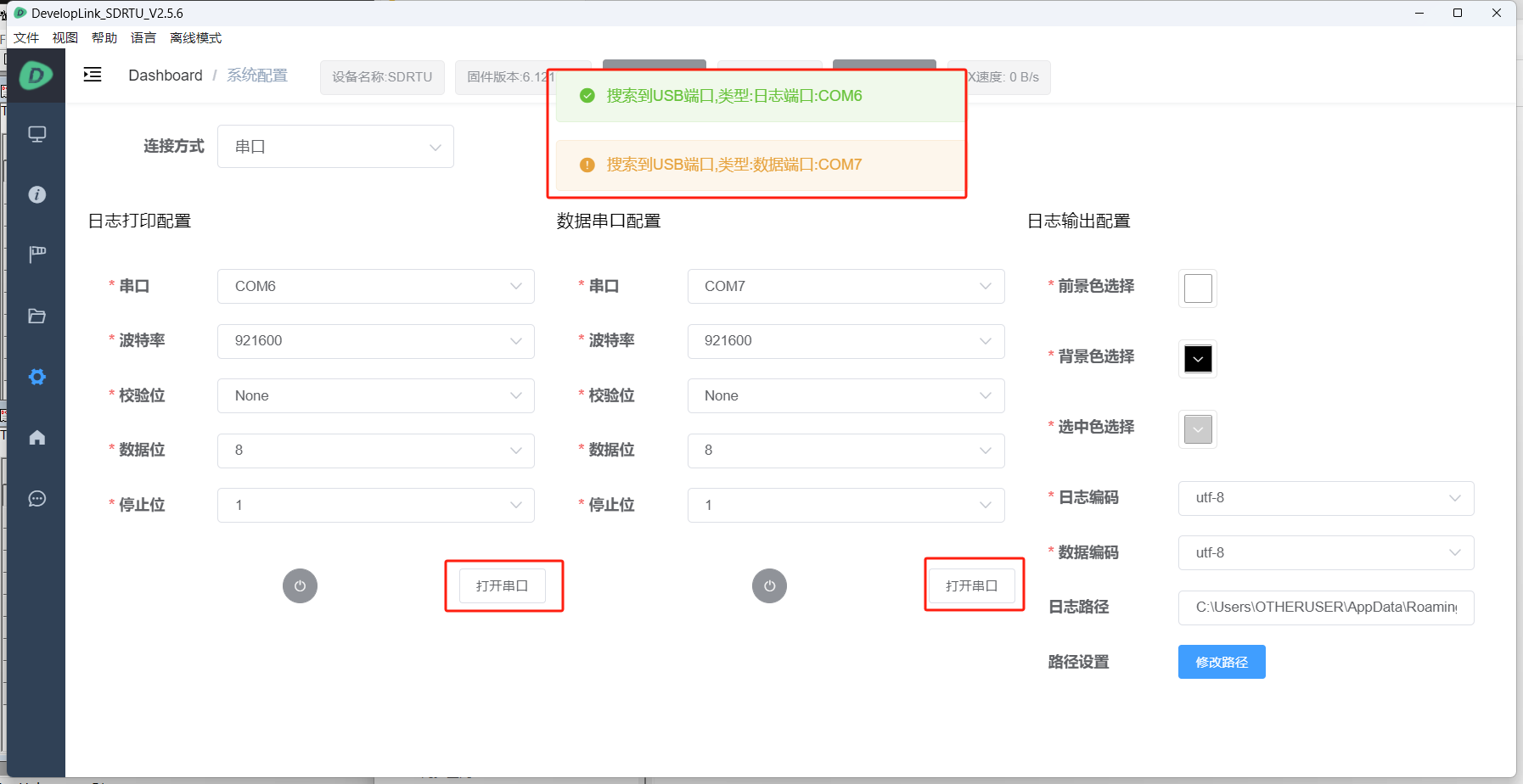

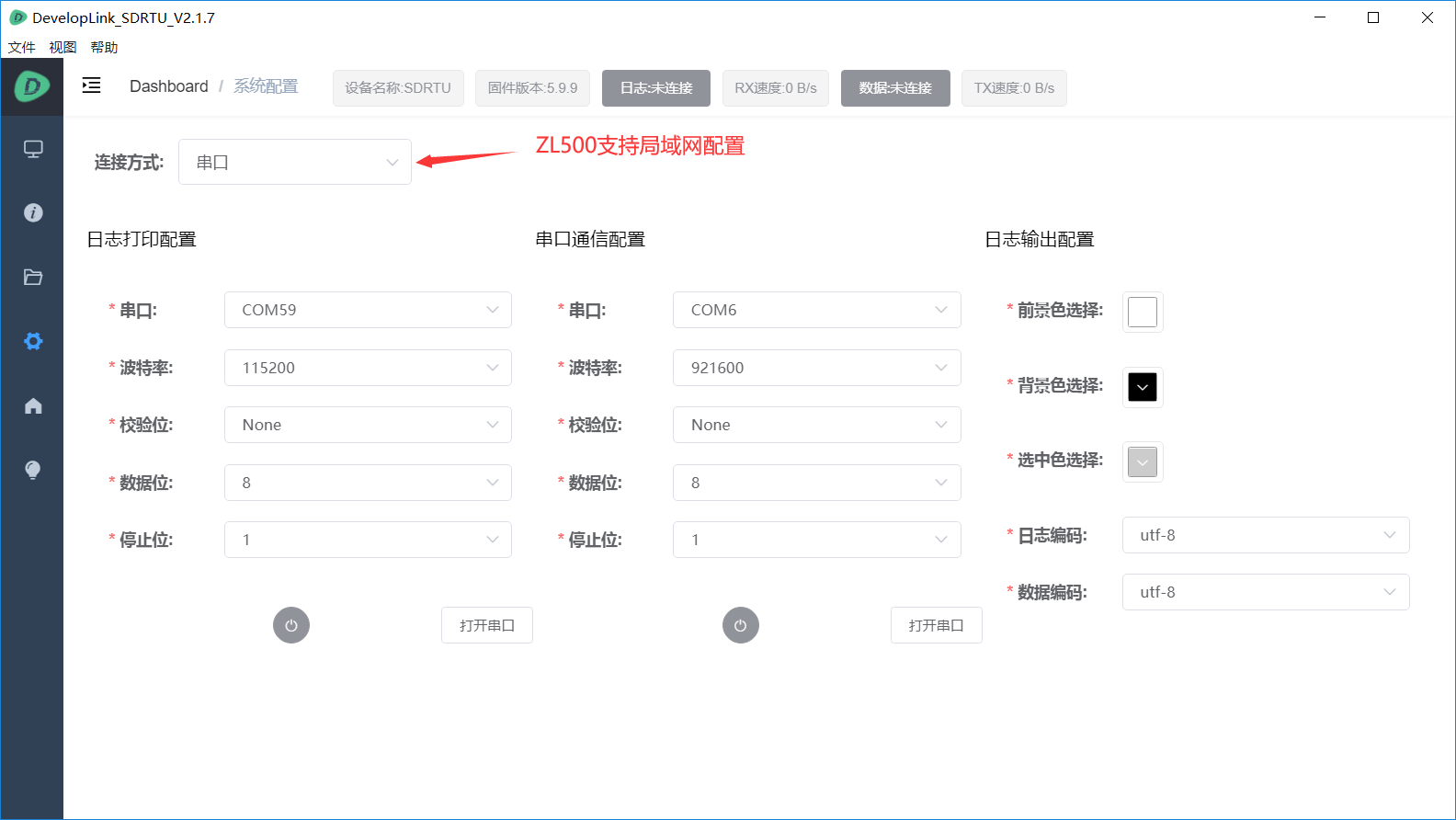

¶ 3.上位机设置页面
用于设置上位机等功能；
- 主要需要设置日志和数据串口
4G设备正常情况下会提示选择哪个串口;V2.1.7上位机已知问题在部分电脑上可能找不到串口，需要切换到2.1.5版本

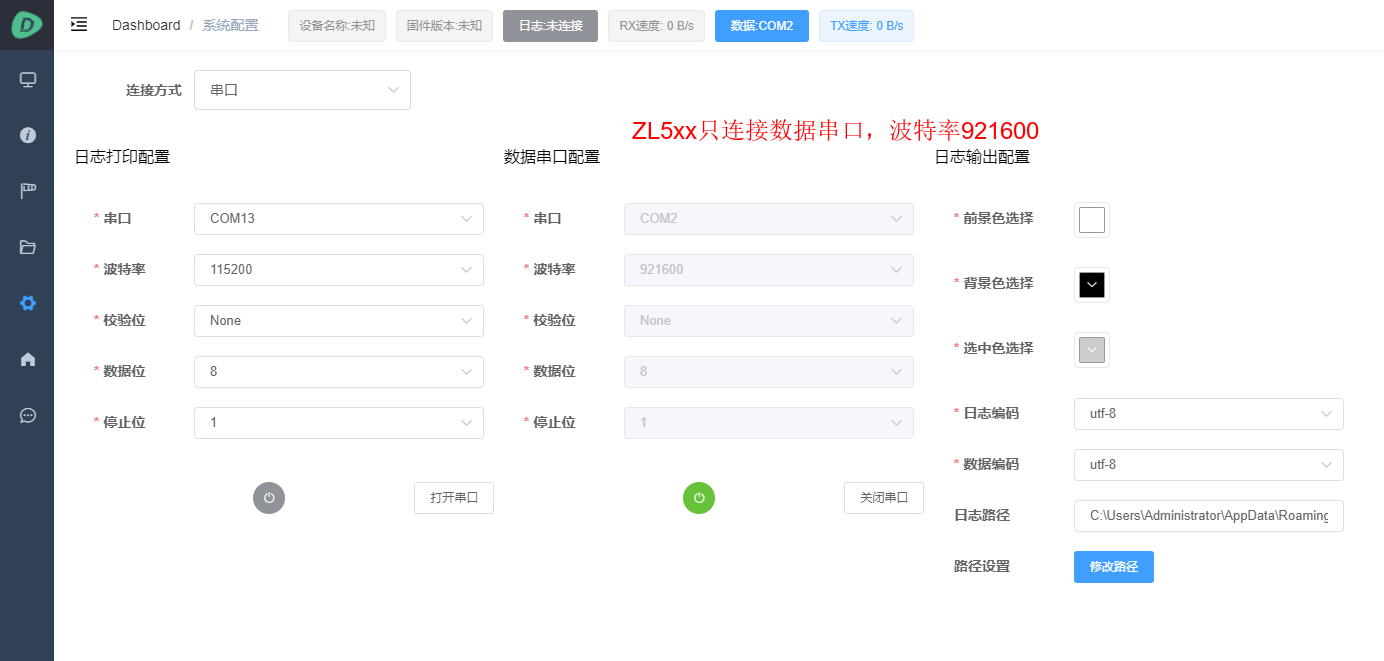

注意ZL500是日志和数据二合一，只需要打开数据串口，且波特率为921600

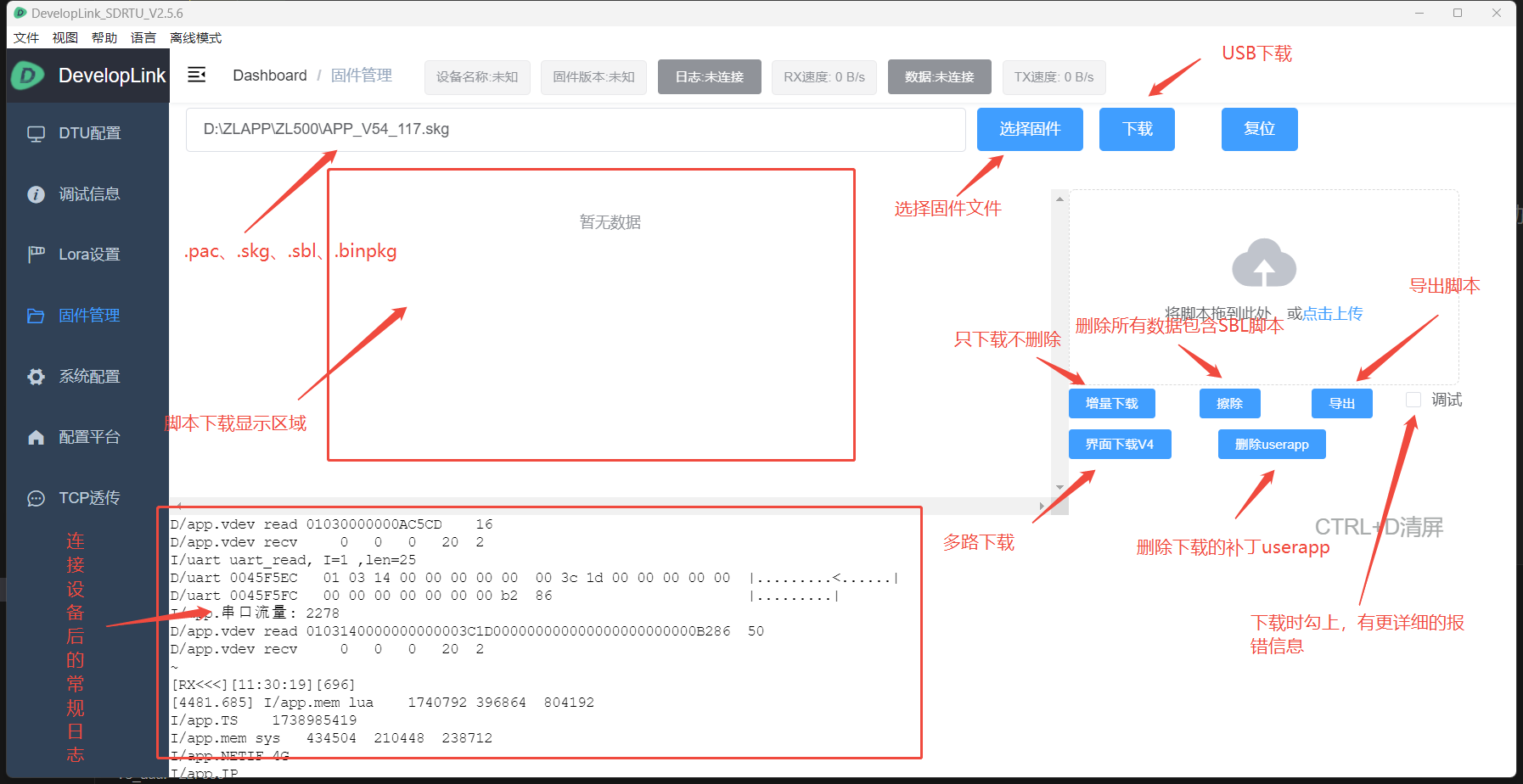

¶ 4.上位机固件管理页面
用于下载固件、脚本等功能；
- 固件下载：通过USB更新设备固件或者打包好的脚本
- 脚本下载: 下载脚本到设备储存；支持增量下载和全量下载，擦除等功能
¶ 5.固件下载更新
一共有以下几种固件格式，可以在固件下载栏选择的：
| 文件后缀 | 功能 | 型号 | 说明 |
|---|---|---|---|
| skg | 固件+脚本 | ZL5xx | Boot下载固件 |
| sbl | 单脚本 | 通用 | Boot下载 |
| pac | 单固件 | ZL4xx(V4) | 单独下载固件，Boot下载，注意是名字最长带sbl的pac |
| lua | 脚本文件 | 通用 | 脚本选择，使用增量下载按钮 |
| binpkg | 单固件 | ZL4xx(V6) | 单独下载固件，Boot下载，注意是名字最长带sbl的binpkg |
除此之外，还具有以下功能：
- 增量下载按钮: 覆盖下载当前选择的文件
- 擦除按钮: 擦除全部脚本和data文件夹下数据
- 导出按钮: 只选择脚本，导出sbl(用于单独下载和远程补丁)；选择pkg固件，打包固件和脚本；选择skg固件，替换脚本为选择部分，打包固件和脚本；pac暂不支持和脚本打包
打开SDRTU工具，从第二步根据需求，选择需要下载的固件或者脚本。只下载固件可以列表选择后按钮下载:
- 下载完成，系统自动复位运行，也可以点击RESET手动复位。
ZL4xx可以在断电情况下，按住复位按钮在上电进入BOOT模式，直接点下载固件即可；如果上位机下载失败，可以使用工厂下载软件
¶ 6.通过上位机直接发送数据到设备串口
打开上位机配置窗口，选择自定义配置，如下图，选择指令function
参数输入
- 发送文本：
sys.publish("D_SEND_1", "1234"),1234是发送字符串 - 发送HEX:
sys.publish("D_SEND_1", string.fromHex("0011")),0x00 0x11是发送hex
或者直接在串口发送窗口手动发送:
rrpc,function,sys.publish("D_SEND_1", string.fromHex("0011"))

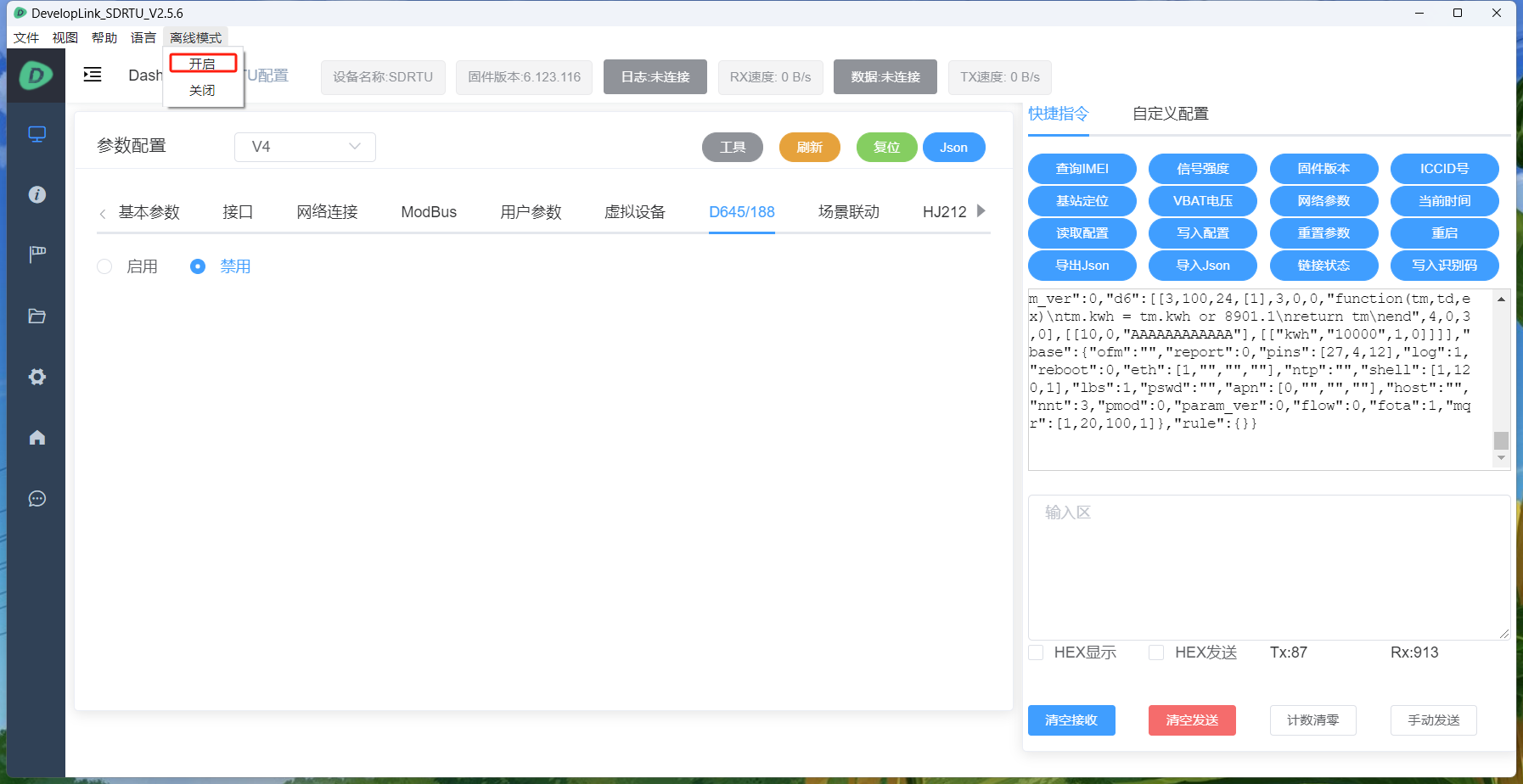

¶ 7.上位机离线模式
电脑没网也能使用上位机 参考如下操作（上位机版本需大于等于2.5.6）
