¶ ZL701入门教程
¶ 硬件准备
-
- DTU设备(ZL701) 2台
-
- RS485串口
-
- 天线
- 天线
¶ 软件准备
上位机配置工具使用ZL701专有的配置工具：
LPWAN上位机软件:点我下载
¶ DTU指示灯说明
蓝色LED初始化状态周期1Hz闪烁，收到串口数据后快速闪亮一次。此后每次收到串口数据快速闪亮一次
绿色LED在收到无线数据后快速闪亮一次
红色LED在电源有电时候常亮
¶ 注意事项
1.
近距离测试请调低发射功率，距离太近会存在信号饱和的问题2.
空速和频道的参数设置必须一样，节点之间才能通信。例如，节点A的空速为6、频道为12，那么节点B的空速也应为6、频道为123.
组网模式下主节点的电台id 必须设置为100
¶ 上位机主界面：
设置完参数后，需要点击保存参数，返回OK表示参数设置成功。
默认串口波特率参数 115200 8 N 1
¶ 上位机参数配置说明
- modbus id：内置modbusID， 外接传感器不需要更改此处参数。
- 设备id：不影响通讯结果，默认参数为0,配合ZL470使用。
- 网络模式：
- 0-广播模式
- 1-1对N组网模式
- 2-点对点模式
- 3-4G组网模式
- 485波特率：串口的波特率获取更改，默认参数为9600，更改后串口可能出现乱码，请根据更改后的波特率打开串口
- 加密开关（暂不支持）：加密后数据以加密的方式传输；默认为关闭，。
- 加密密钥（暂不支持）：查看密钥窗口和更改密钥，暂不支持。
- 日志等级：查看程序运行日志，默认无调试日志。
- 空速：空速值越小传输越快，相应传输距离也就越近，默认为6。
- 频道：每个频道对应不同频率，不同频道之间不能通讯，默认参数为12。
- 电台id：作为组网中的节点id的标识，单播中可以建立单一通道。
- 发射功率:发送功率越大传输的距离越远，相应也会更加耗电。
- 占空比：在本设备中无实际作用。
- 恢复默认：参数配置出错后，可一键恢复成默认参数配置。
- 保存参数：更改任意参数后，均需要保存参数重启后生效。
- 不保存重启：直接重启，不做任何参数修改。
- hex接收：以16进制的格式显示传输过来的数据。
- 清空接收区：清空所有显示内容。
- 指定发送的设备id
- hex发送：16进制格式发送数据
¶ 通信模式-广播模式
节点都通过广播发送数据，所有节点都能收到数据
节点A配置步骤：
1.设置网络模式 : 0-广播透传
2.设置空速 : 空速0
3.设置频道 : 频道0
4.点击 保存参数
通讯成功示例
节点B配置步骤:
1.设置网络模式 : 0-广播透传
2.设置空速 : 空速0
3.设置频道 : 频道0
4.点击保存参数
¶ 通信模式-组网采集（常用）
1个设备对应多个设备 即一个主节点对应多个从节点
配置主节点步骤：主节点的电台id 必须设置为100
1.设置网络模式：1-1对N组网模式
2.设置电台id ：100
3.设置空速 : 空速0
4.设置频道 : 频道0
5.点击保存参数。
从节点配置：
1.设置网络模式：1-1对N组网模式
2.设置电台id ：可随机生成
3.设置空速 : 空速0
4.设置频道 : 频道0
5.点击保存参数。
主节点电台id 标识100 需要手动设置 以广播的方式发送给各个节点
子节点电台id 随机生成电台id 不需要手动设置 目的节点均为 id：100

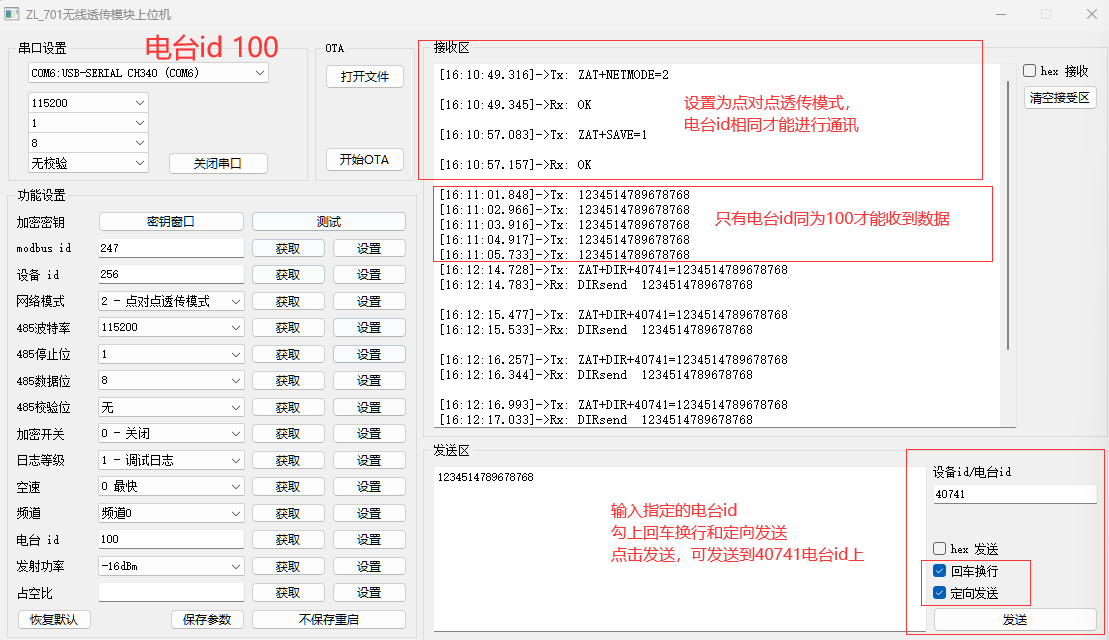

¶ 通信模式-点对点
点对对通讯，相同电台id均可以收到数据，不同电台id不能收到数据；若给不同的电台id发数据，可以使用定向发送。
节点B正常通讯结果
