¶ ZL4xx简单使用
¶ 使用说明
对于4G型设备，联网需要满足以下条件: 外接电源， 插好天线， 插好SIM卡
状态指示灯:
红色PWR指示电源状态
蓝色NET指示网络状态: 常亮有网，闪烁无网需要检查天线、信号、SIM状态; 新增功能，在串口有数据收发的时候，NET灯会短暂闪烁，是正常现象
绿色LINK指示服务器连接状态: 只要连上用户服务器就会亮，断开不亮
¶ 安装驱动
按照准备工作安装好USB驱动
安装驱动后设备管理器如下图所示

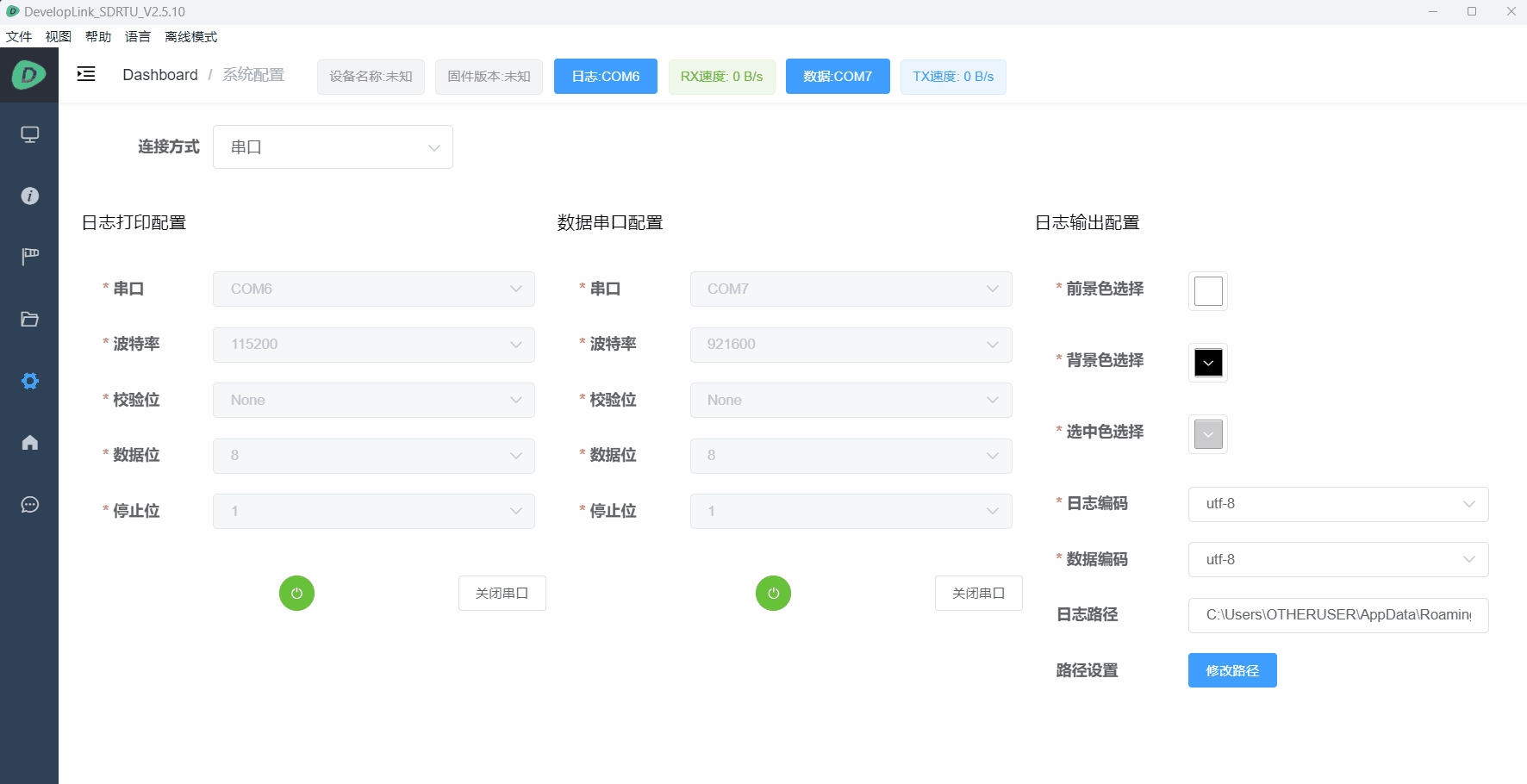

¶ 连接上位机

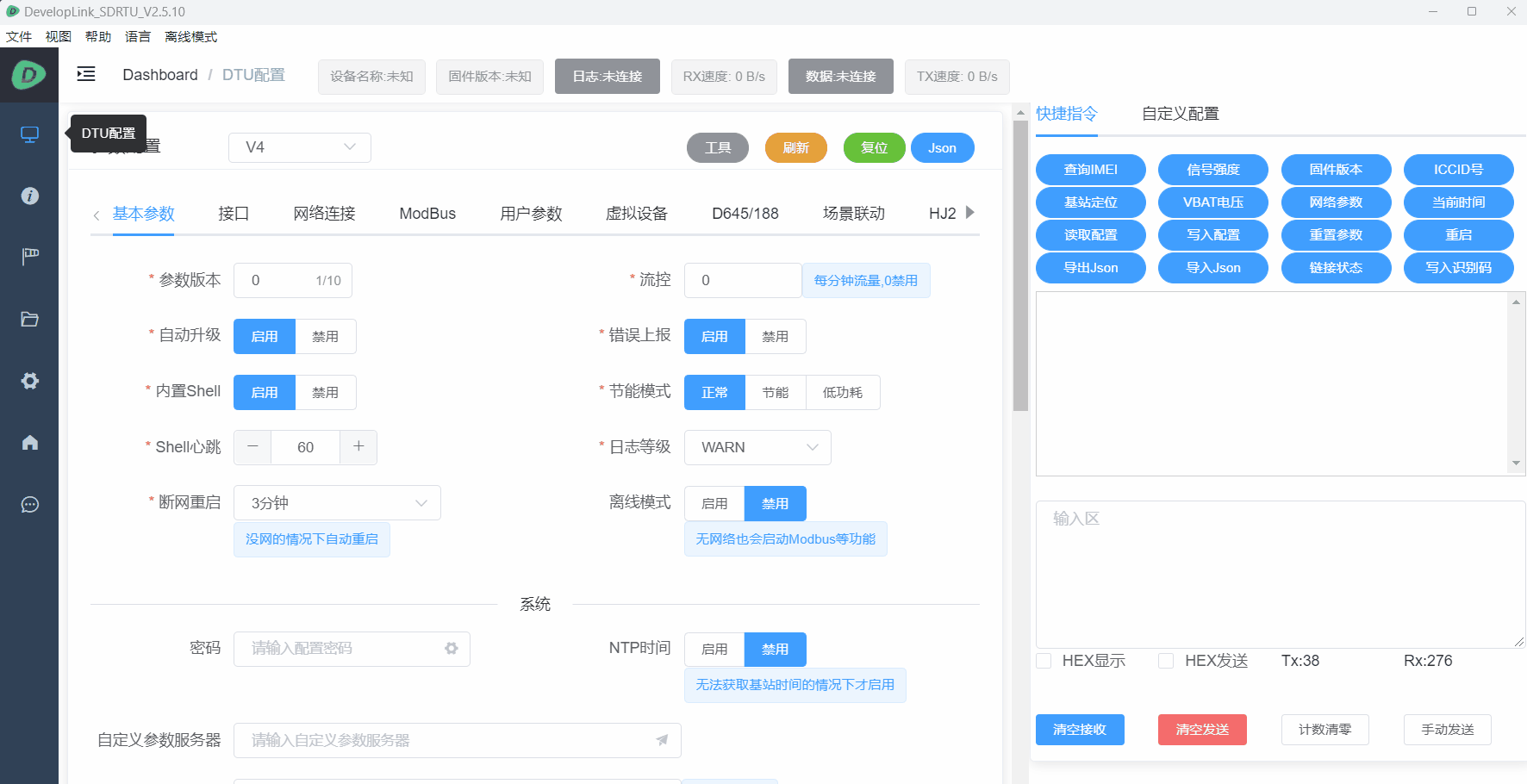

打开上位机配置窗口，按照提示选择日志和数据串口
¶ 基本透传配置
基本参数
基本保持默认即可; 内置shell就是DTU管理平台控制台，如果关掉了，就不能采集设备信息；

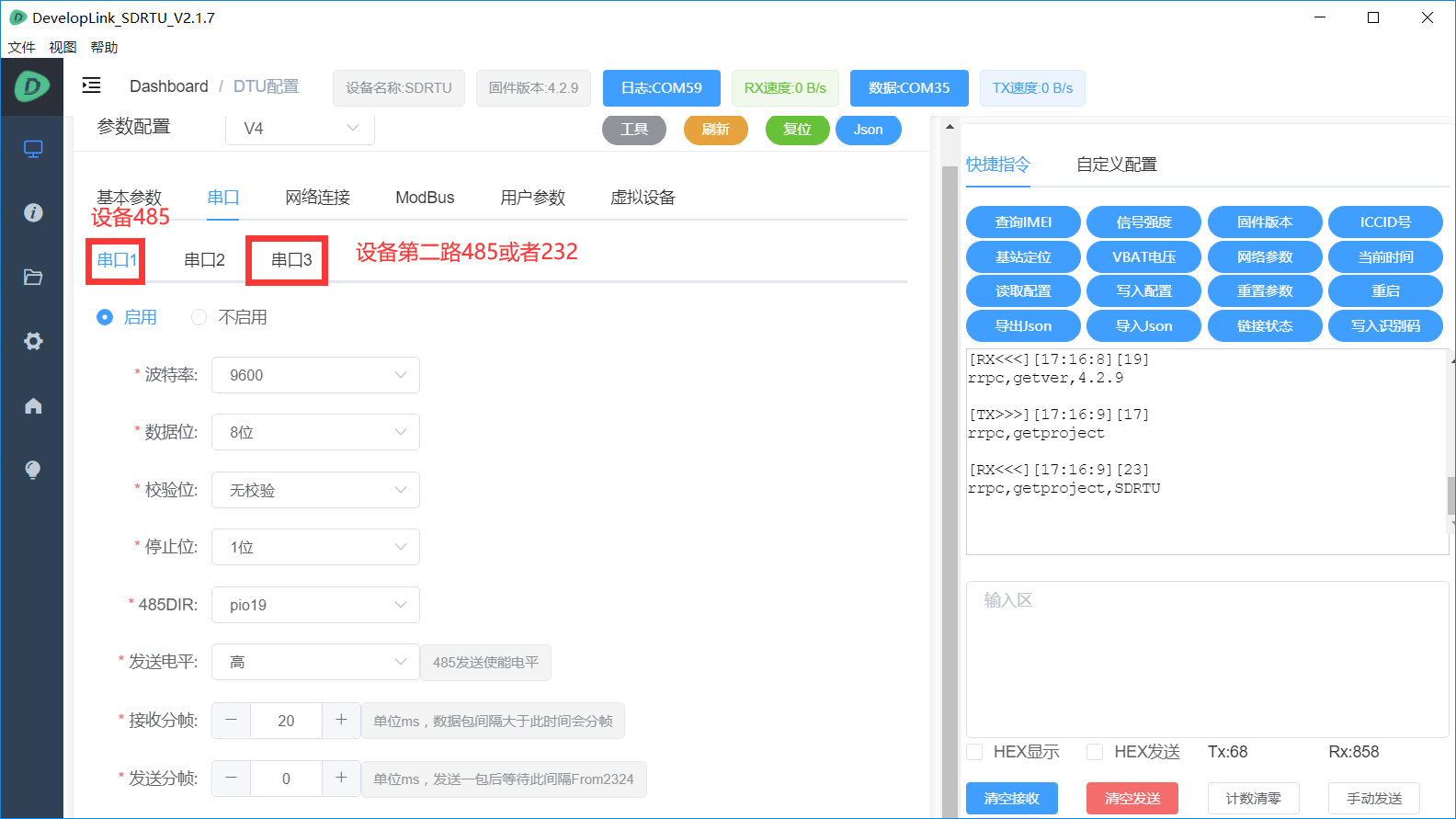

设备串口

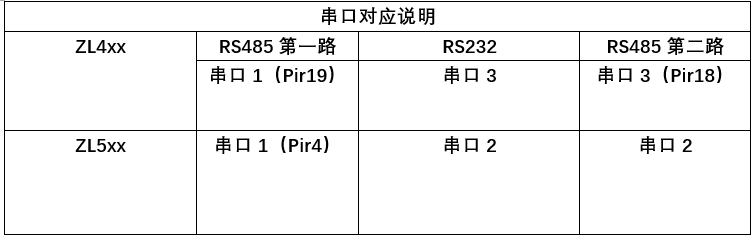

选择要用的串口，按照需求配置波特率；注意ZL4xx串口1的485DIR必须要选pio19，高电平使能，485第二路或者232接口对应串口3;
接收分帧代表485数据的长度，在设置时间内数据没有变化就打包上传；建设设置为1000/(波特率/10/2)*每包字节数;如需要整包发送，单片机一次发送1000字节，9600波特率建议设置1000/(960/2)*1000=480ms
发送分帧时间代表每次写入数据到串口等待的延时，单位ms

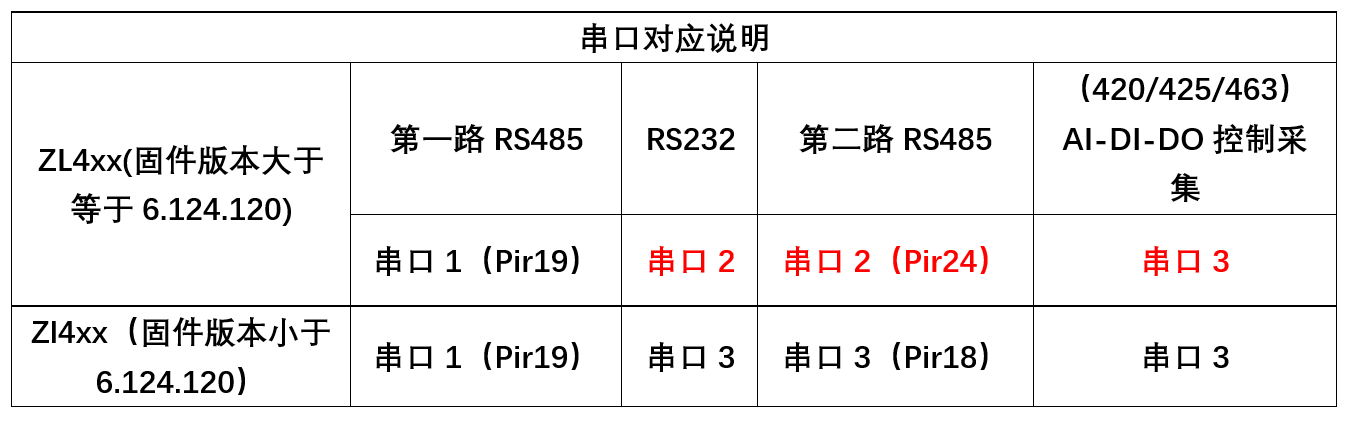

¶ ZL4xx（V6版本）最多可同时支持三路串口（需要更新到最新固件，版本大于6.124.120）
¶ 其串口分布如下：

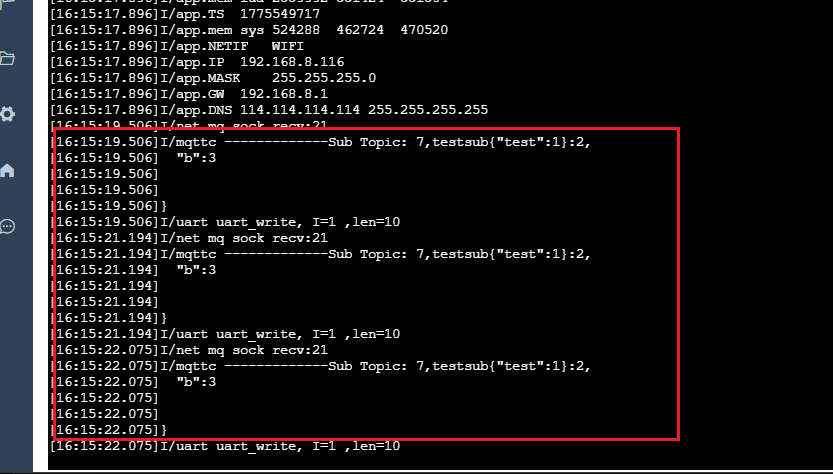

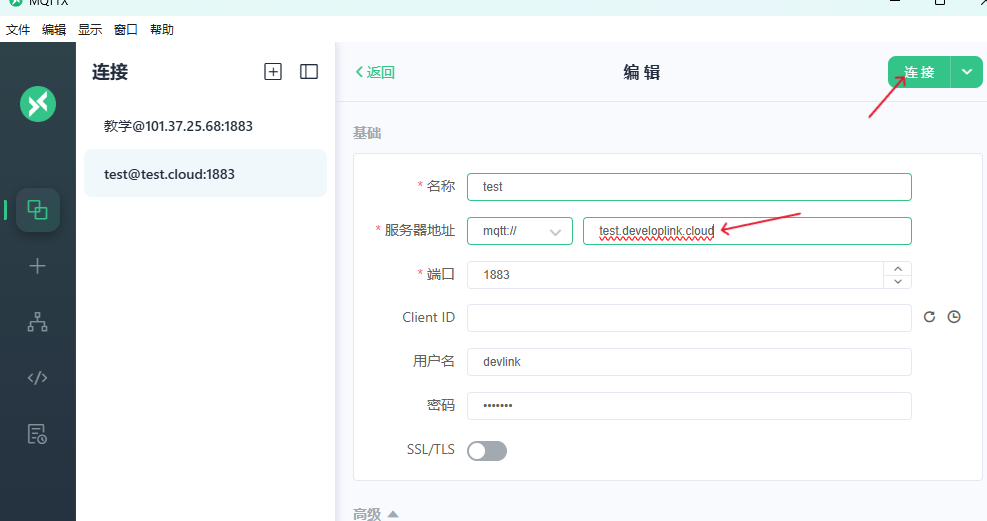

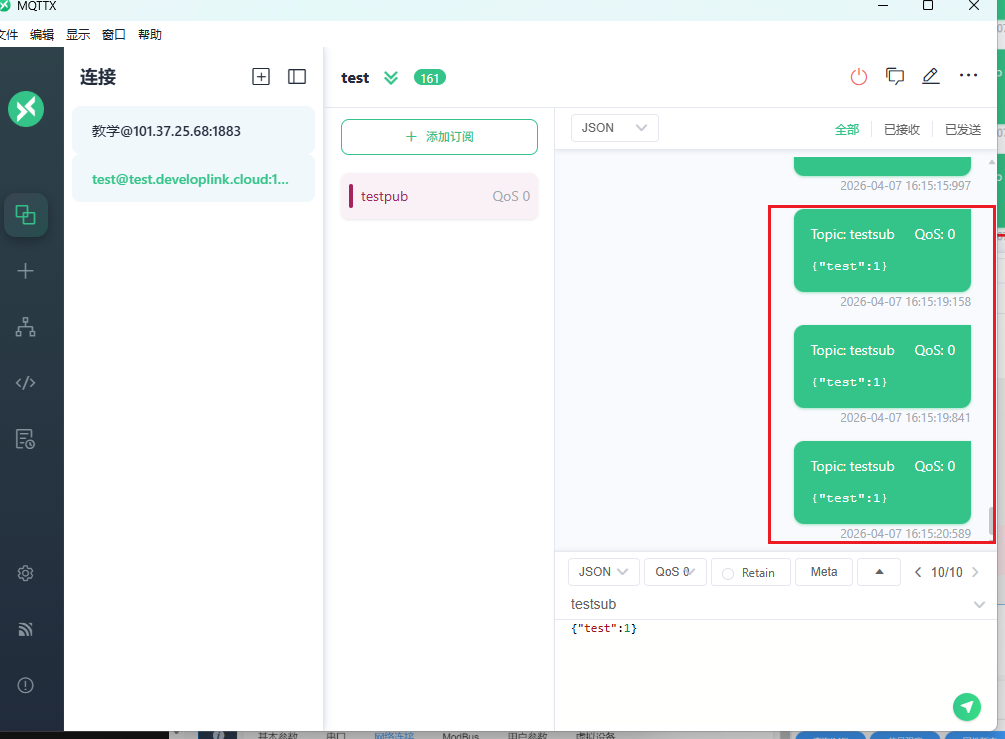

¶ 使用MQTT透传
- 启用网络通道1, 类型选择MQTT，按照需要配置好服务器参数，订阅发布主题；
- 数据源选串口1即可实现和服务器透传
- 网络连接状态可以看设备LINK灯或者点击链接状态获取查看
如果是MODBUS之类上传，数据源需要选对应的自定义

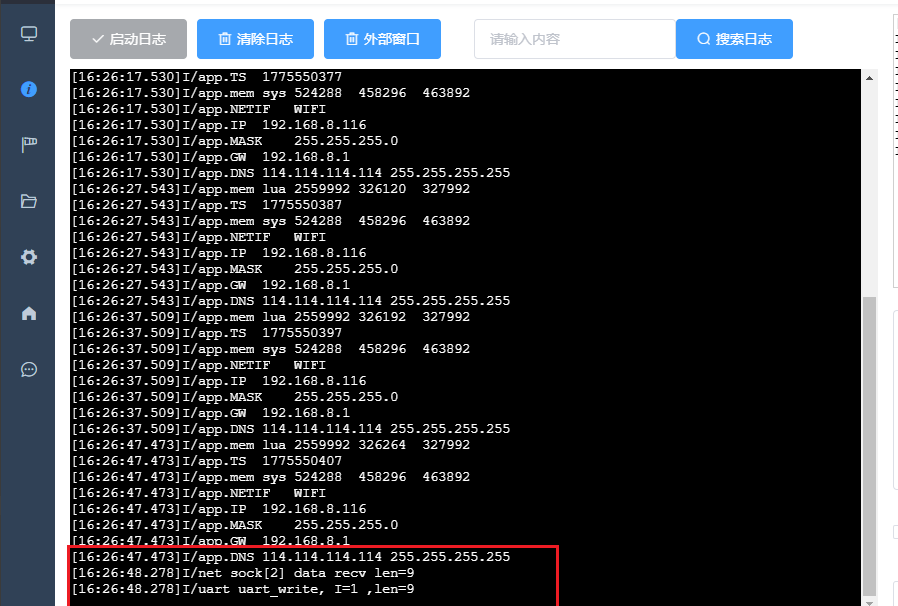

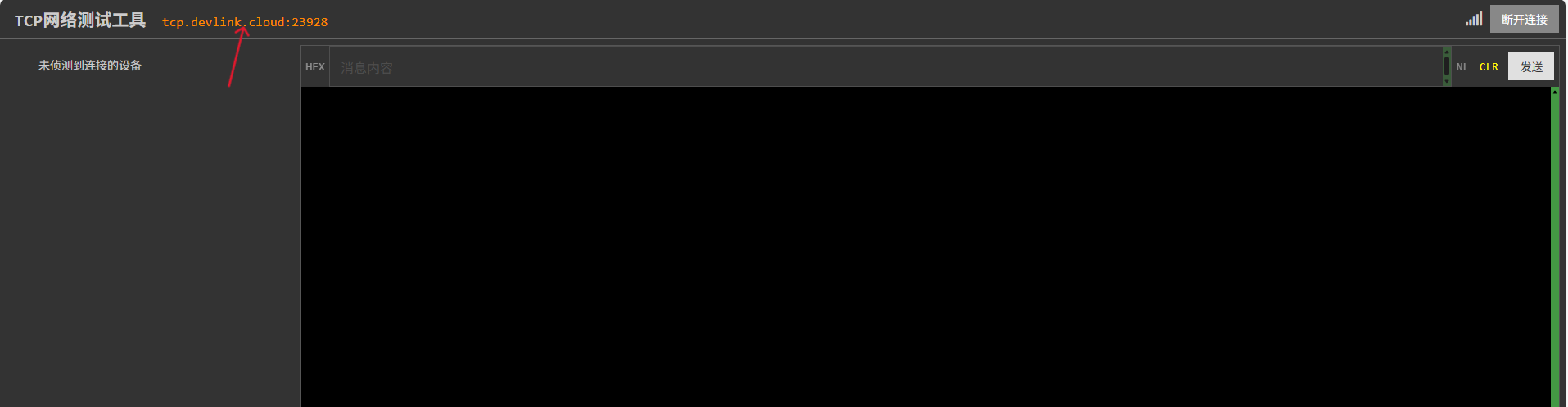

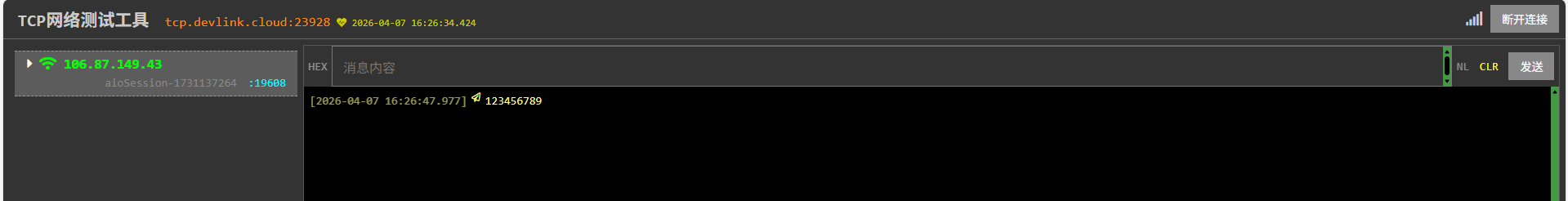

¶ 使用TCP透传
- 启用网络通道1, 类型选择TCP client，按照需要配置好服务器参数；
- 数据源选串口1即可实现和服务器透传
- 网络连接状态可以看设备LINK灯或者点击链接状态获取查看
如果是MODBUS之类上传，数据源需要选对应的自定义

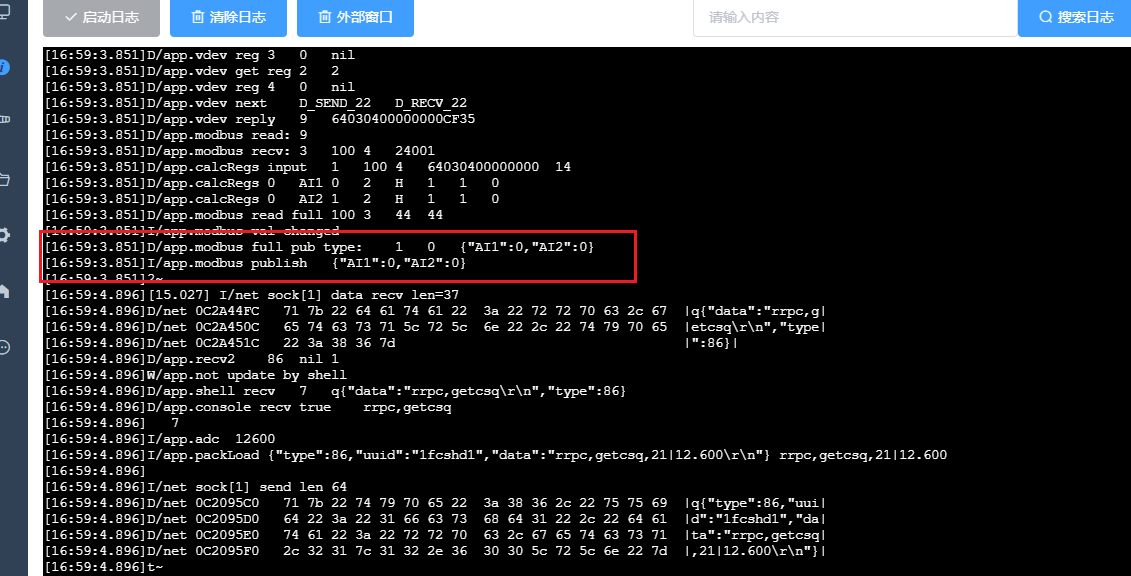

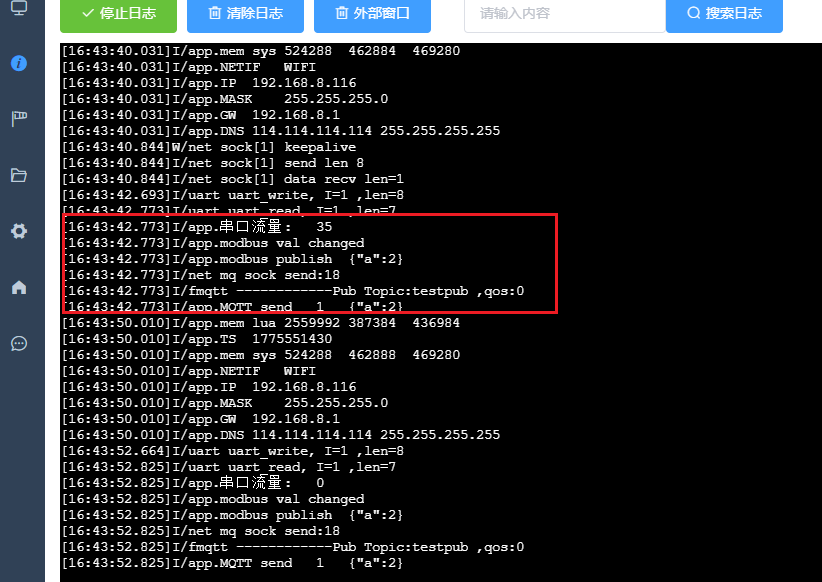

¶ Modbus简单使用
-
配置好串口
-

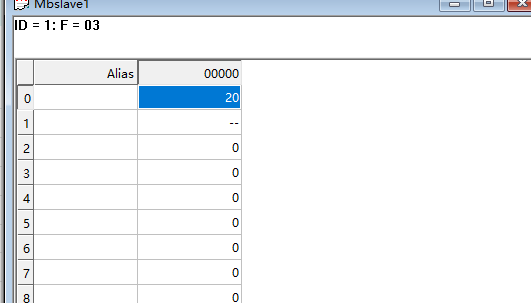

打开modbus，这里配置读取一个温度值
-
添加一个读取指令，主要是设置设备ID， 指令读取的寄存器开始地址，读取的寄存器长度；
然后添加一个转换映射
-

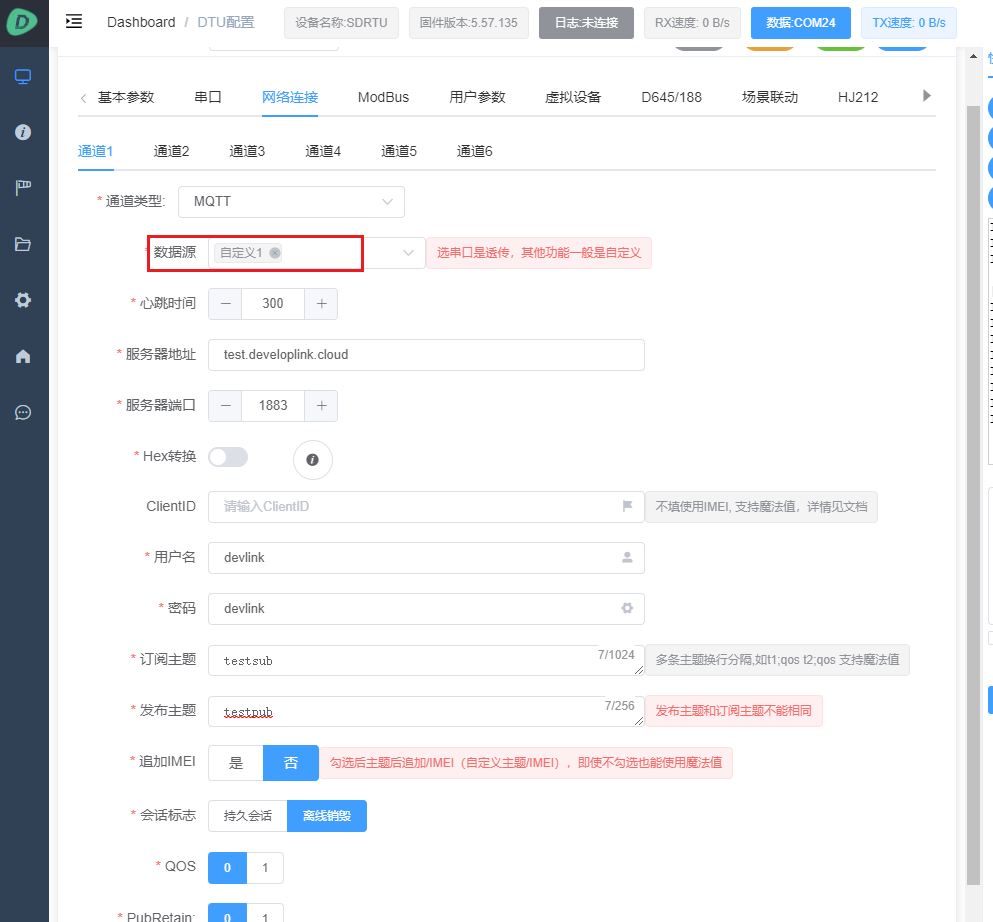

网络设置需要配置数据源，选modbus的定义名称
¶ 虚拟设备简单使用(RTU)
- 启用并设置虚拟串口

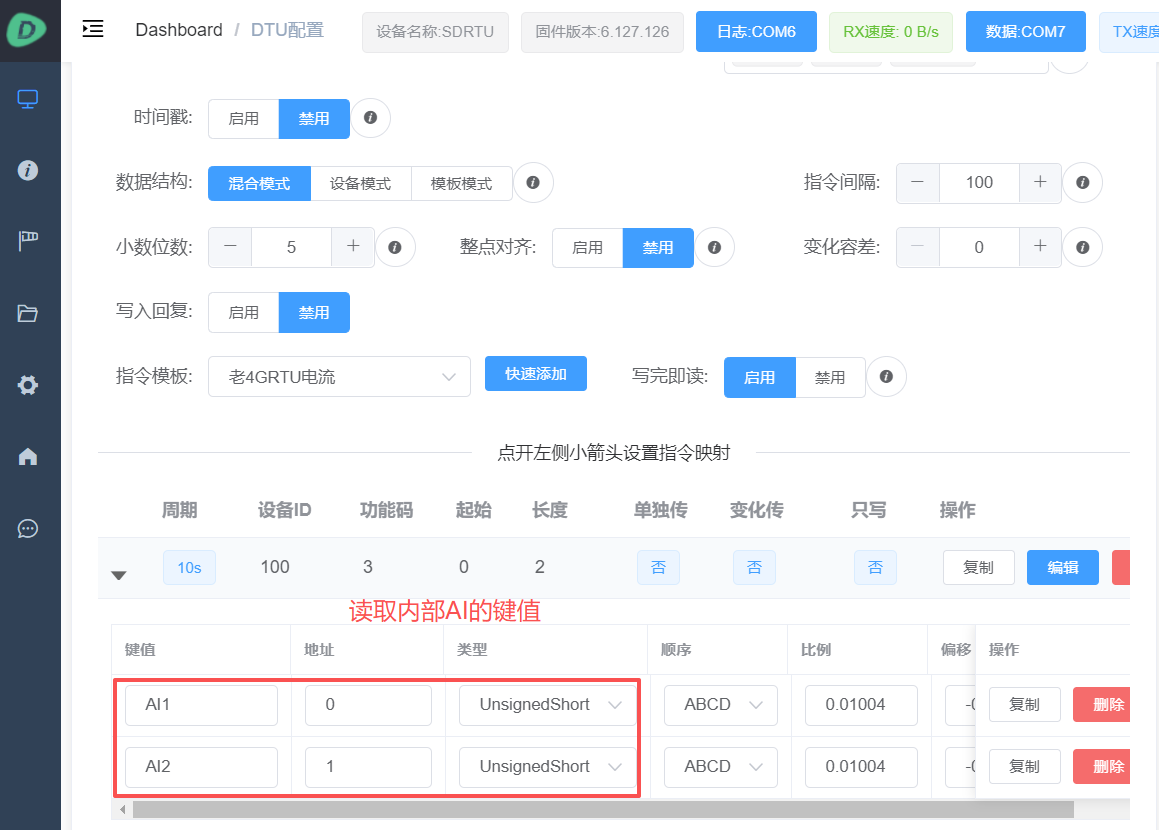

- 修改modbus配置
- 修改读取指令，根据虚拟设备的配置信息
¶ GPS使用 (适用于旧版462)
- 启用并设置串口3，9600 8N1参数
- 启用GPS功能，输入数据源选串口3

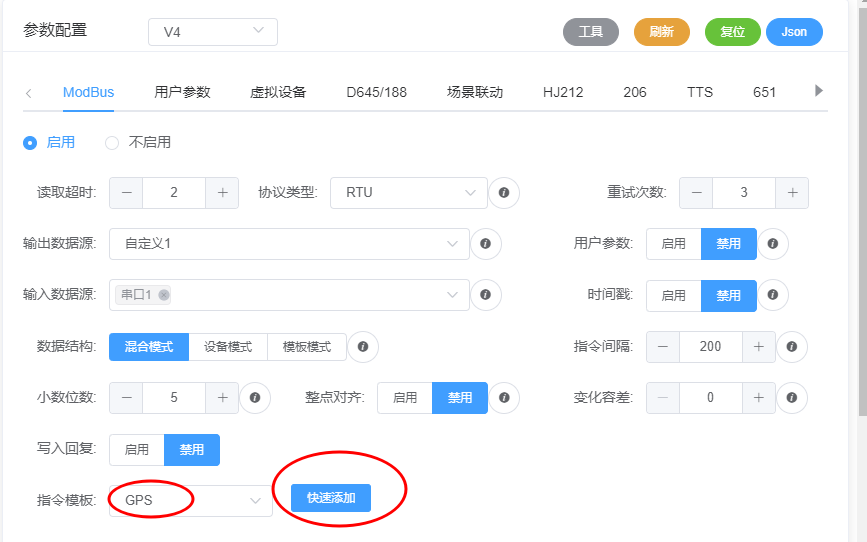

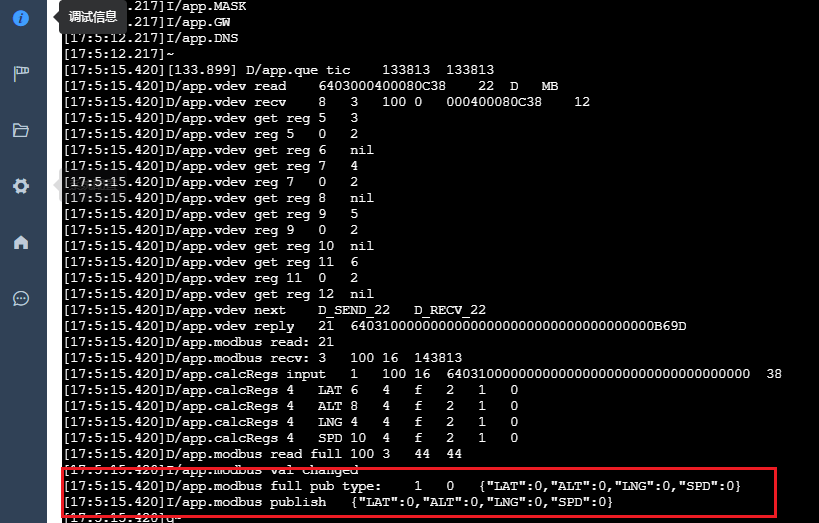

- 采集数据可以采用Modbus用户参数，或者采集虚拟设备上传。用户参数使用参考左侧Modbus功能指南，注意至少设置一个指令和映射modbus功能才会启动。

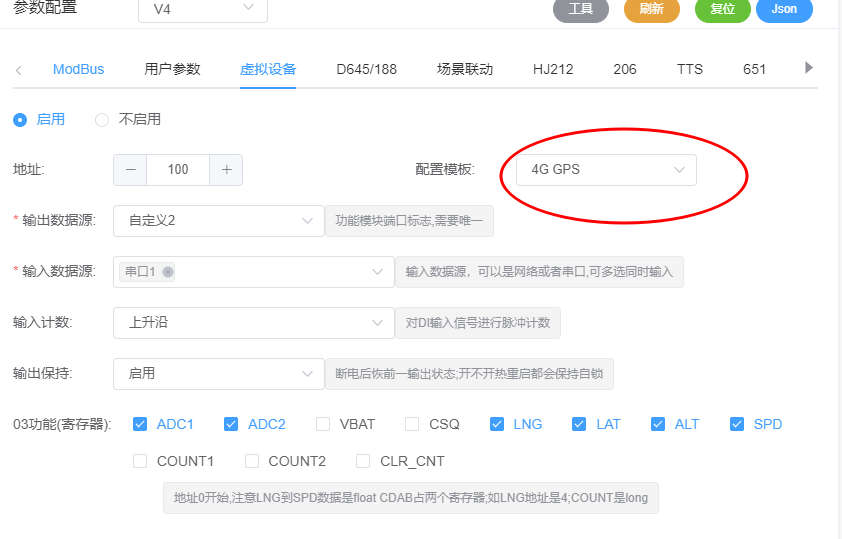

- 可以打开虚拟设备，勾上
03寄存器全部，从LNG开始就是GPS数据，LNG地址4类型float， LAT地址6类型float，ALT海拔地址8类型float，SPD速度地址10类型float，字节顺序为CDAB
