¶ 平台介绍
ZL5xx系列SDRTU对应配置V5
ZL4xx系列SDRTU对应配置V4
设备版本号说明: 设备版本号由硬件类型+固件版本+脚本版本组成。
- 如果5.9.9表示ZL5xx硬件，固件版本9，脚本版本9;
- 版本4.2.9表示ZL4xx硬件，固件版本2，脚本版本9;
¶ 产品手册下载
DEVELOPLINK产品选型手册点我下载 最新2024年12月
¶ 软件特性
- Original Lua 5.4.3
- Ram With 2M(ZL5xx), 1.5M(ZL4xx), File system With 1M
- TCP\UDP\HTTP\MQTT\Cloud
- FOTA
- Modbus
- DL645/698
- CT188
- HJ212

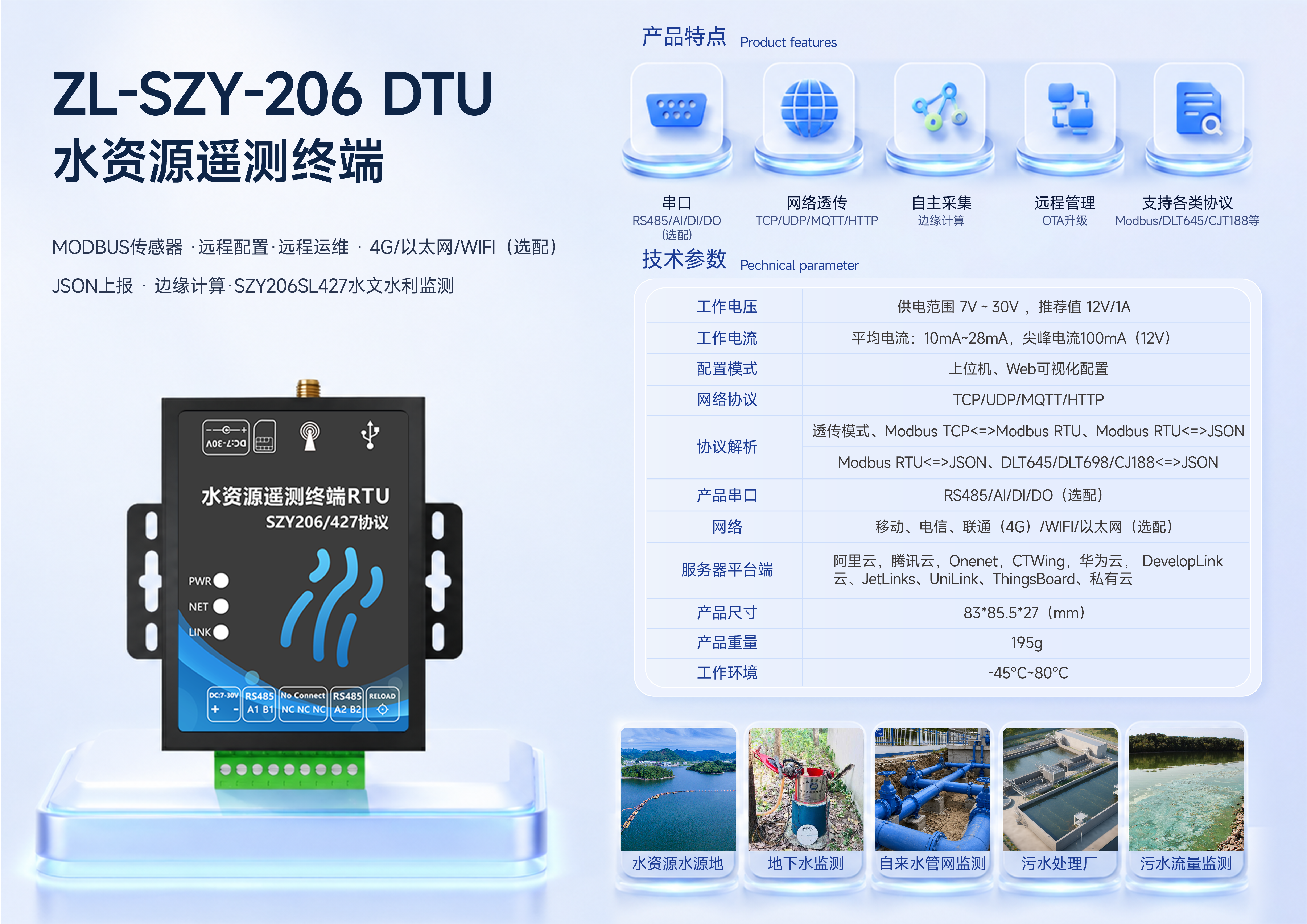

- SZY206
- OPC*
支持的功能
- 远程运维，配置管理
- 局域网配置参数
- 执行远程命令
- 基本数传(TCP、UDP、HTTP、MQTT)
- 物联网平台接入
- DI,AI,DO功能（虚拟设备）
- Modbus解析主机
- Modbus从机
- DL645解析主机*
- HJ212解析主机
- 远程脚本
- FOTA更新
- 规则引擎，场景联动
¶ 硬件基本参数
- 5-24V输入，过压过流防反接
- RS485 x 1, TVS,防雷,过流
- RS232 x 1
- USB x 1(用于固件更新，日志)
- DI x 2
- AI x 2
- ETH x 1
- WIFI x 1
- POUT x 1(VIN、 5V可选)

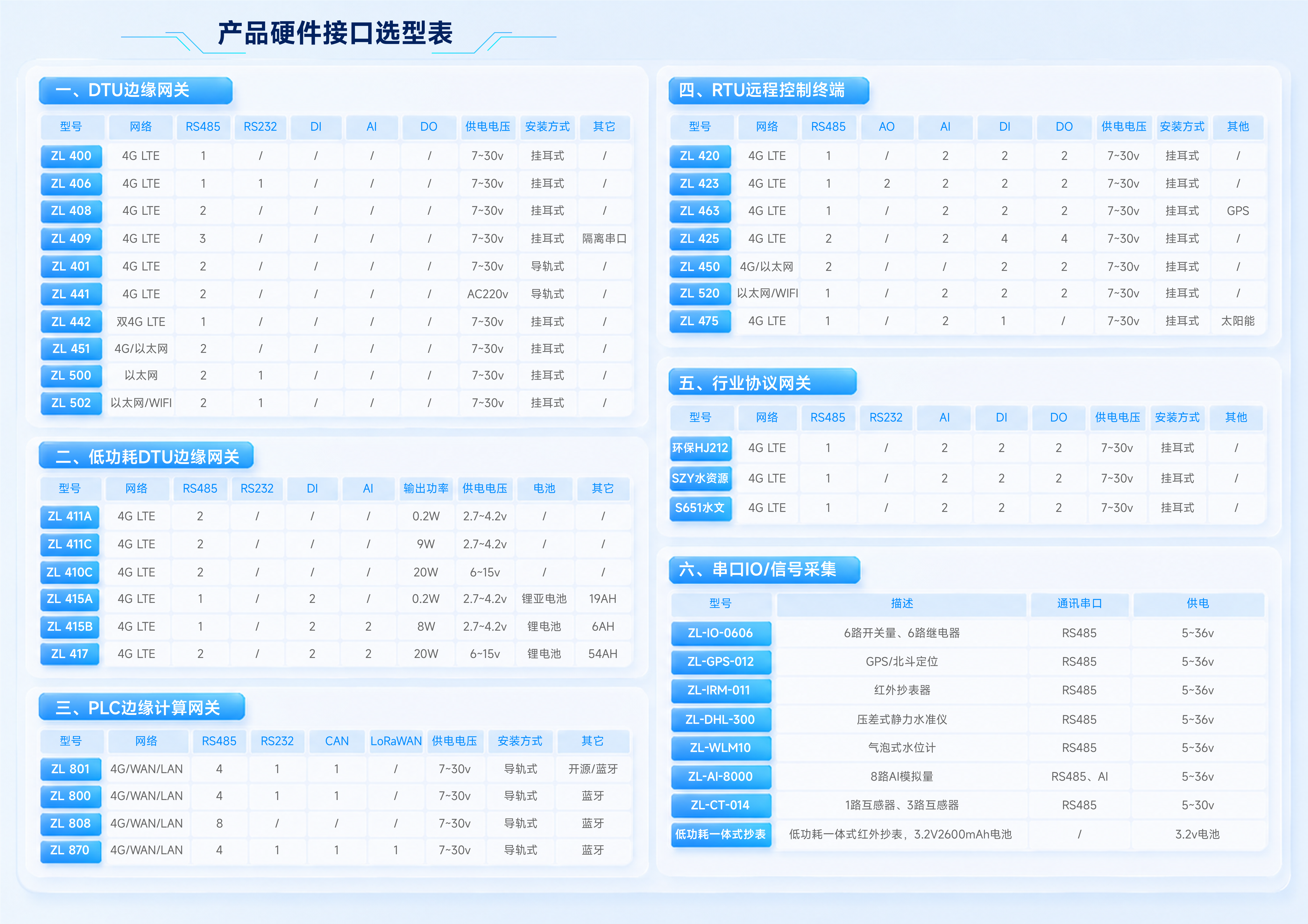

¶ 硬件选型指南
¶ 边缘计算PLC网关 系列
| 型号 | 外设 | 描述 | 系统 | 联网 | 供电 | 链接 |
|---|---|---|---|---|---|---|

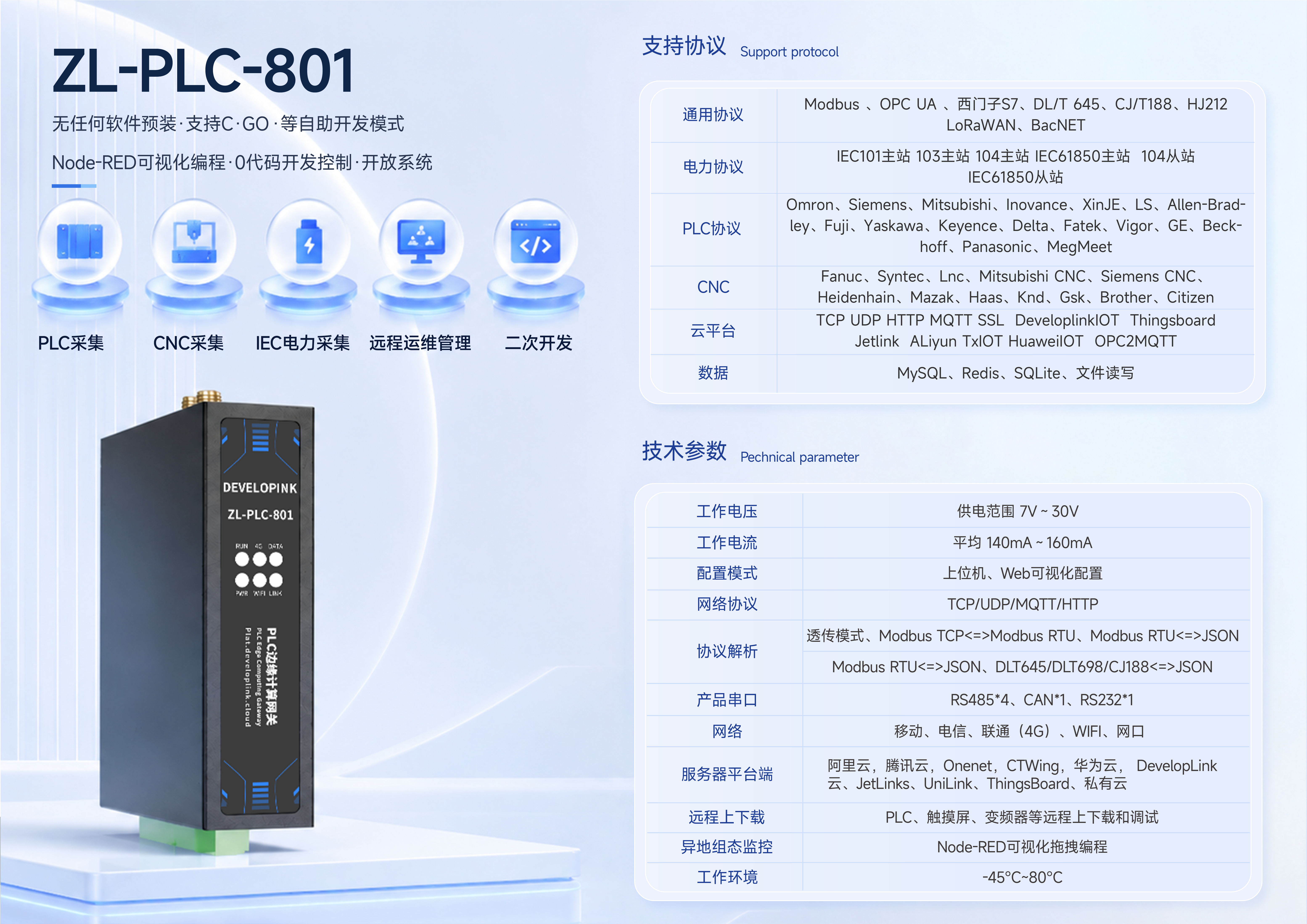

| ZL800 | 485x4,232x1,CANx1 | 边缘智能网关 | Linux | 4G，WAN+LAN，WiFi | 7-30V | 链接 |
¶ 4G DTU&RTU 系列
| 型号 | 外设 | 描述 | 联网 | 供电 | 链接 |
|---|---|---|---|---|---|
| ZL458 | UART,GPIO,I2C | 模组 | 4G | 3.3-4.2V | 链接 |

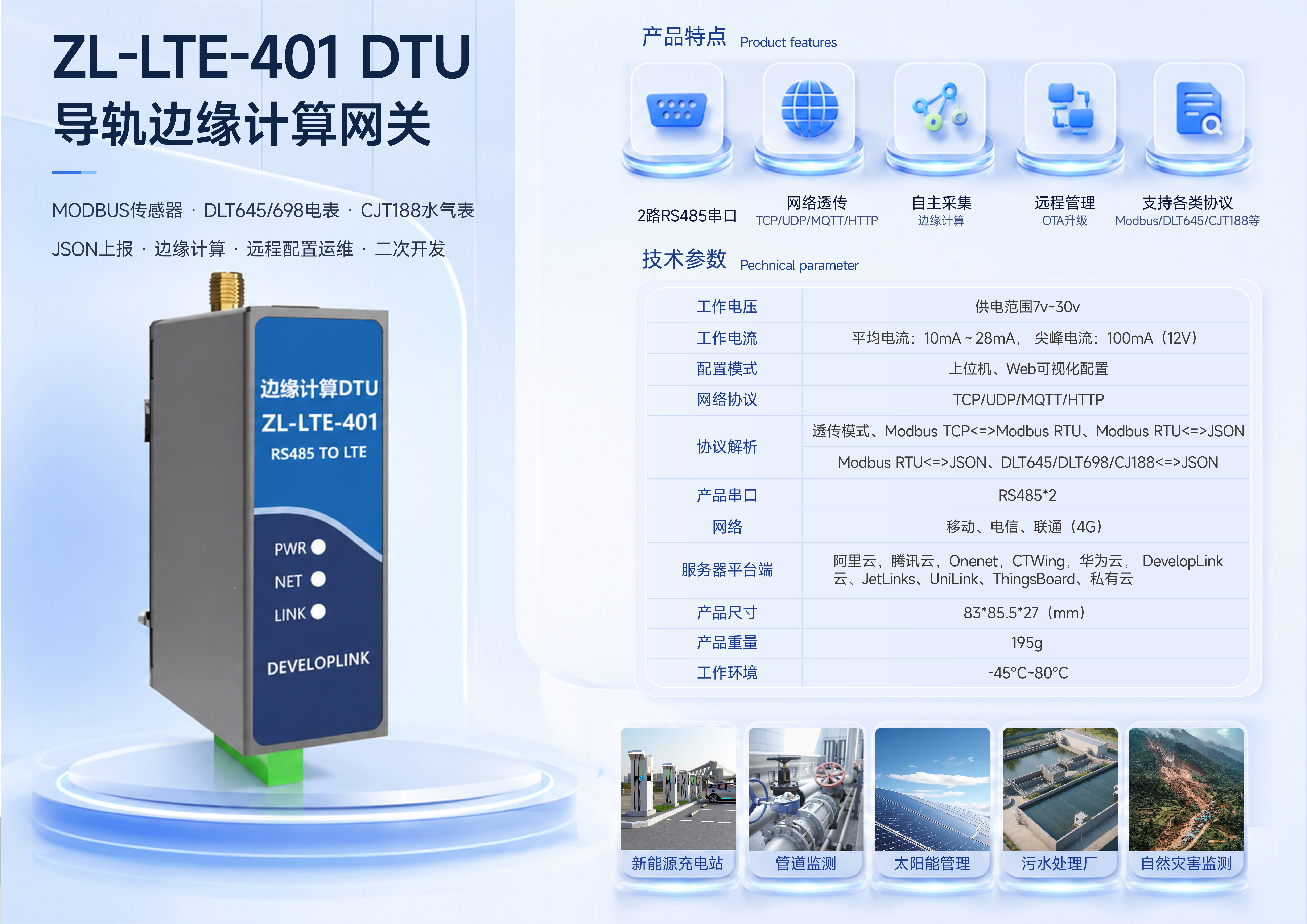

| ZL401 | UART(TTL)x2,GPIOx8 | 核心板 | 4G | 5-16V | 链接 |
| ZL402 | UART(TTL)x1,GPIOx2 | 核心板 | 4G | 5-16V | 链接 |

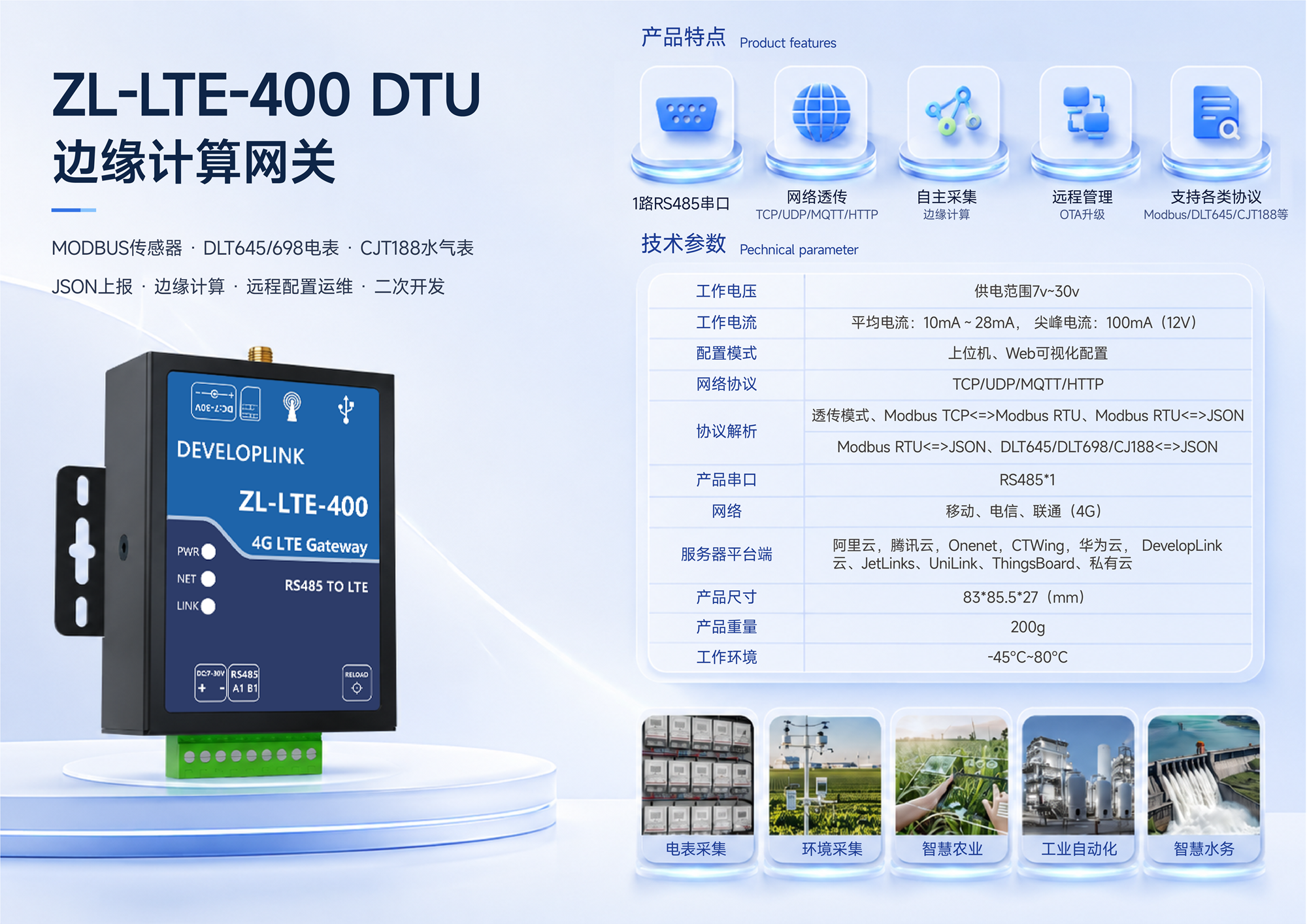

| ZL400 | 485x1 | DTU | 4G | 5-30V | 链接 |
| ZL404 | 485x1,TTLx1(5V,3.3V可切换) | DTU | 4G | 5-30V | 批量定制 |

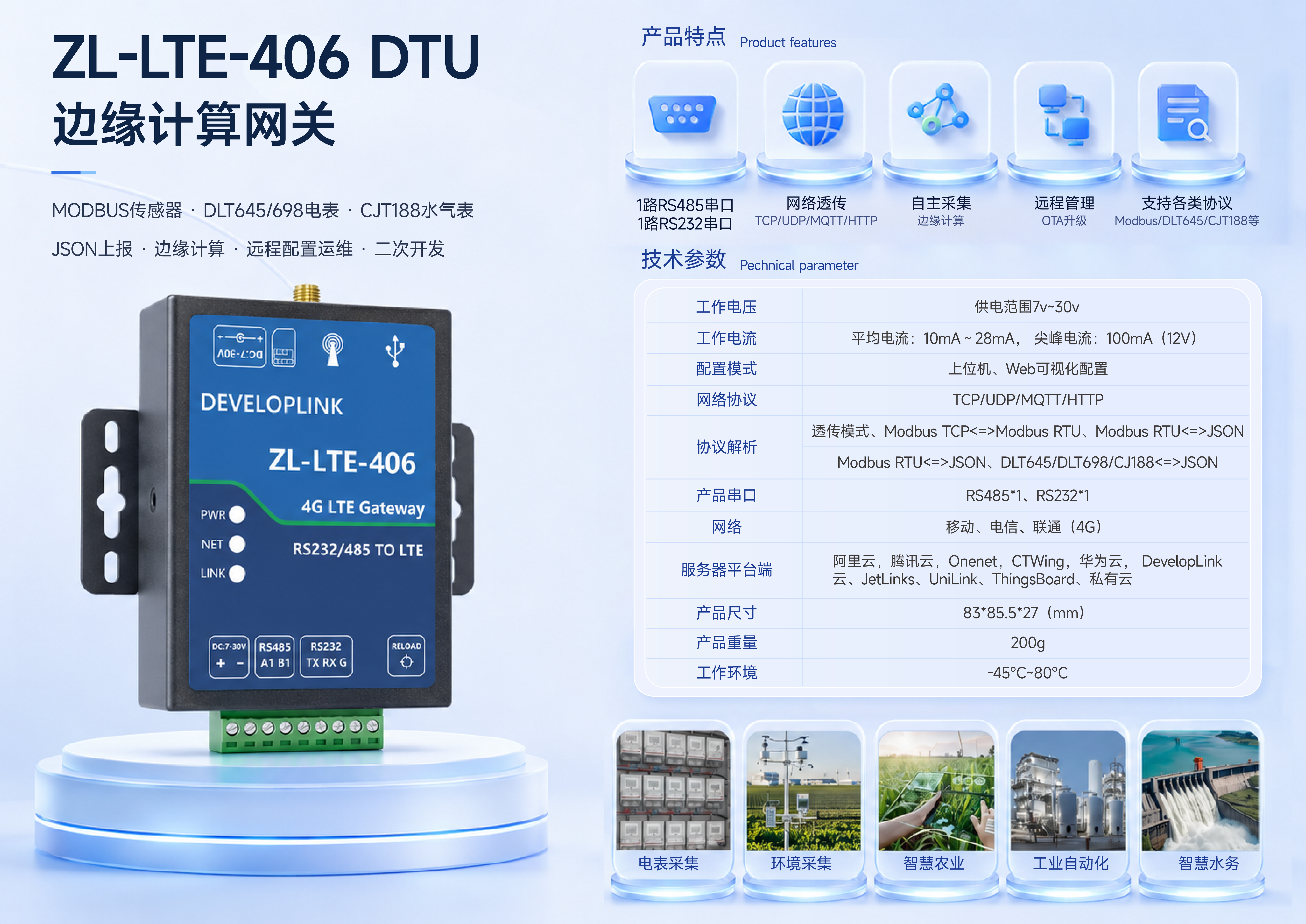

| ZL406 | 485x1,232x1 | DTU | 4G | 5-30V | 链接 |

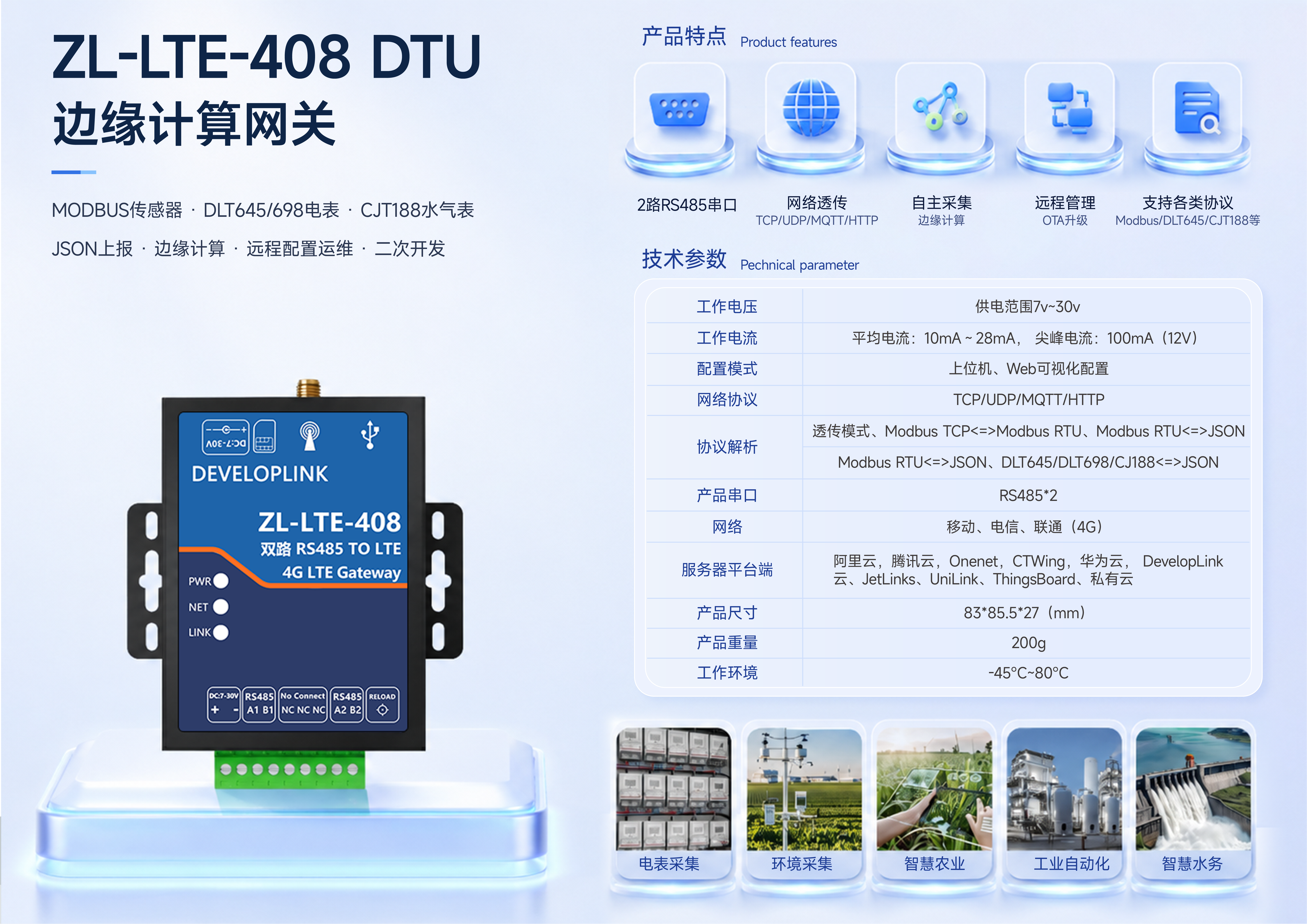

| ZL408 | 485x2 | DTU | 4G | 5-30V | 链接 |

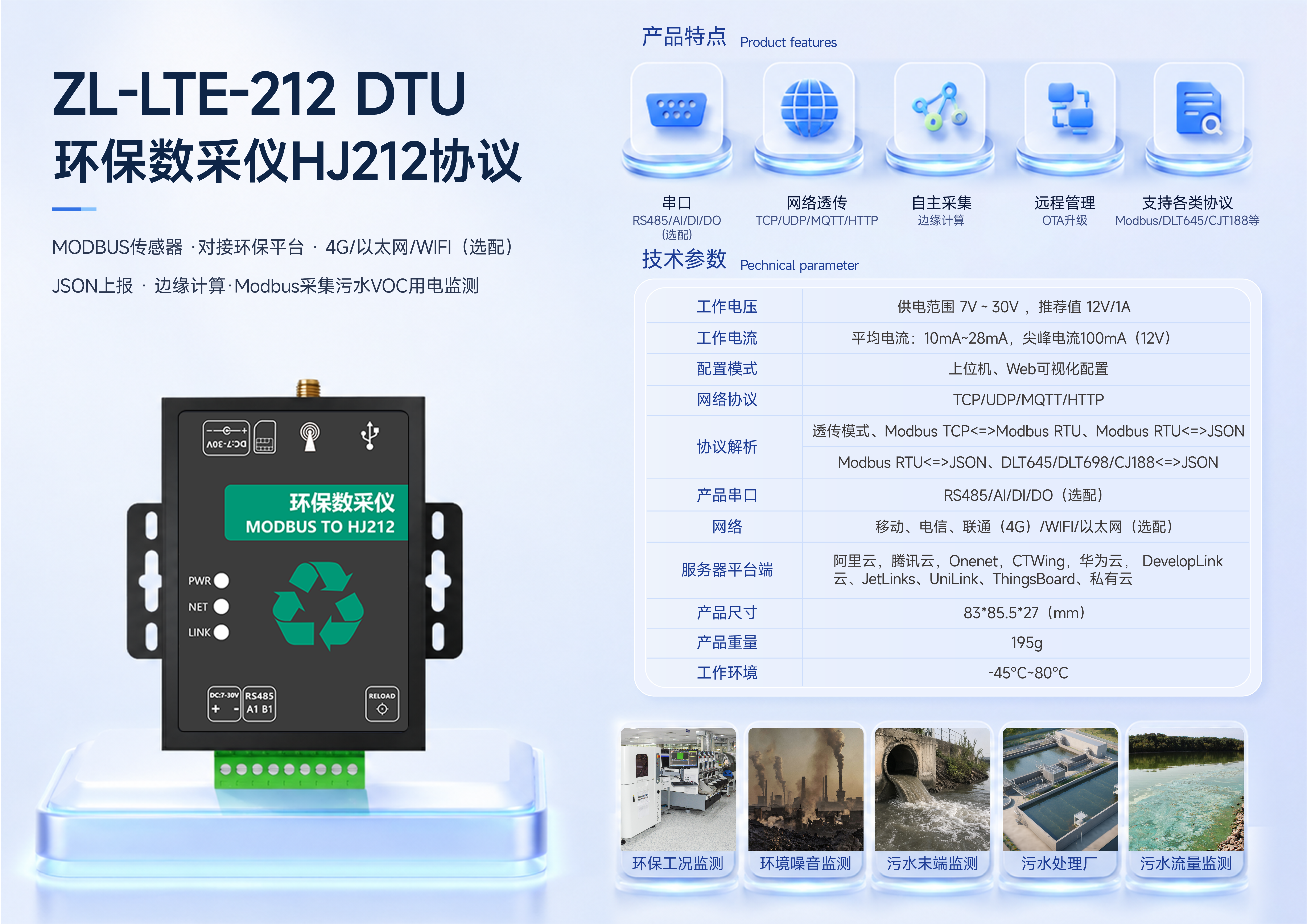

| ZL412 | 485x2 | 环保DTU | 4G | 5-30V | 链接 |
| ZL401 | 485x1 | 导轨DTU | 4G | 5-30V | 链接 |

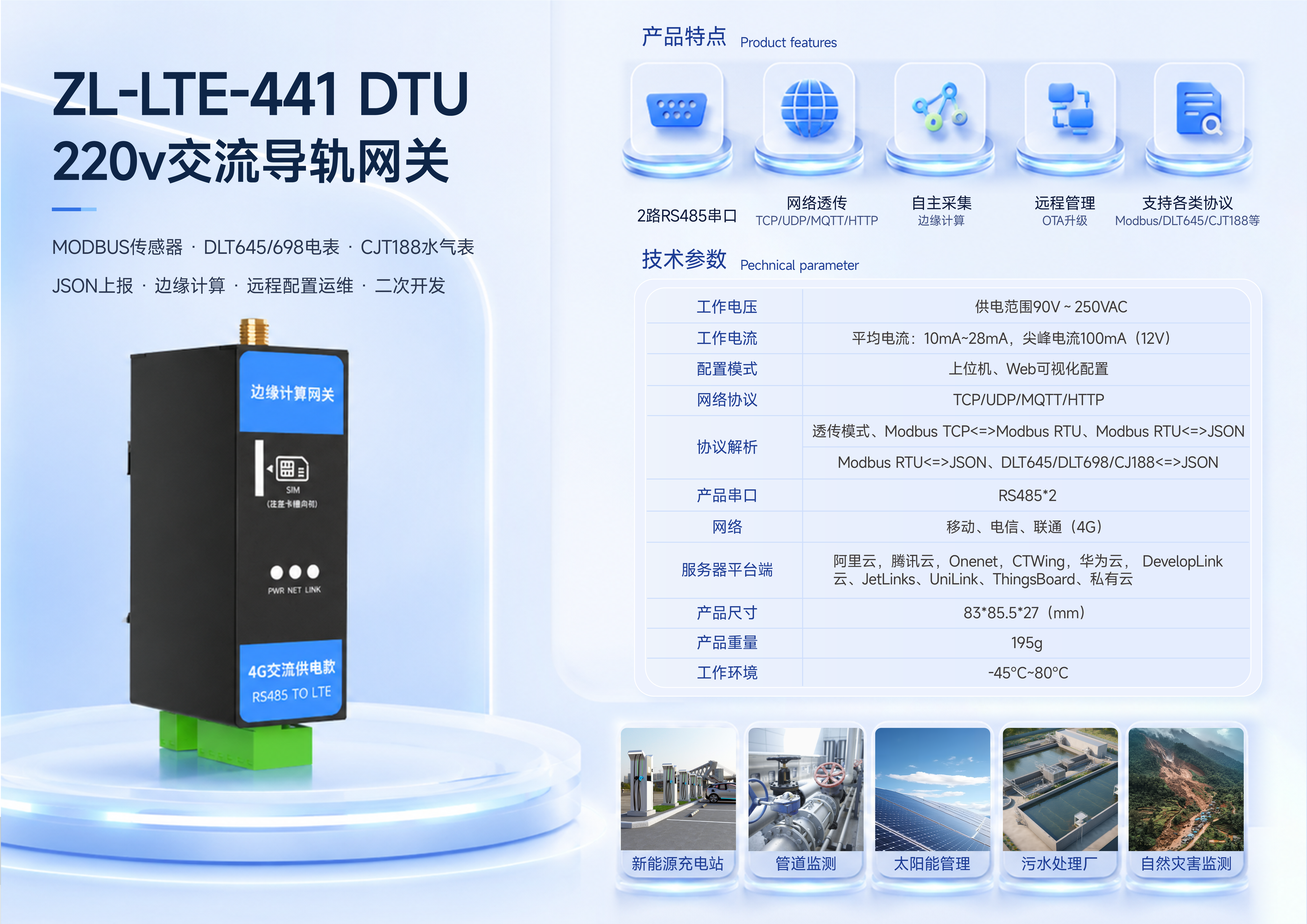

| ZL441 | 485x1 | 导轨DTU | 4G | AC 100-220V | 链接 |

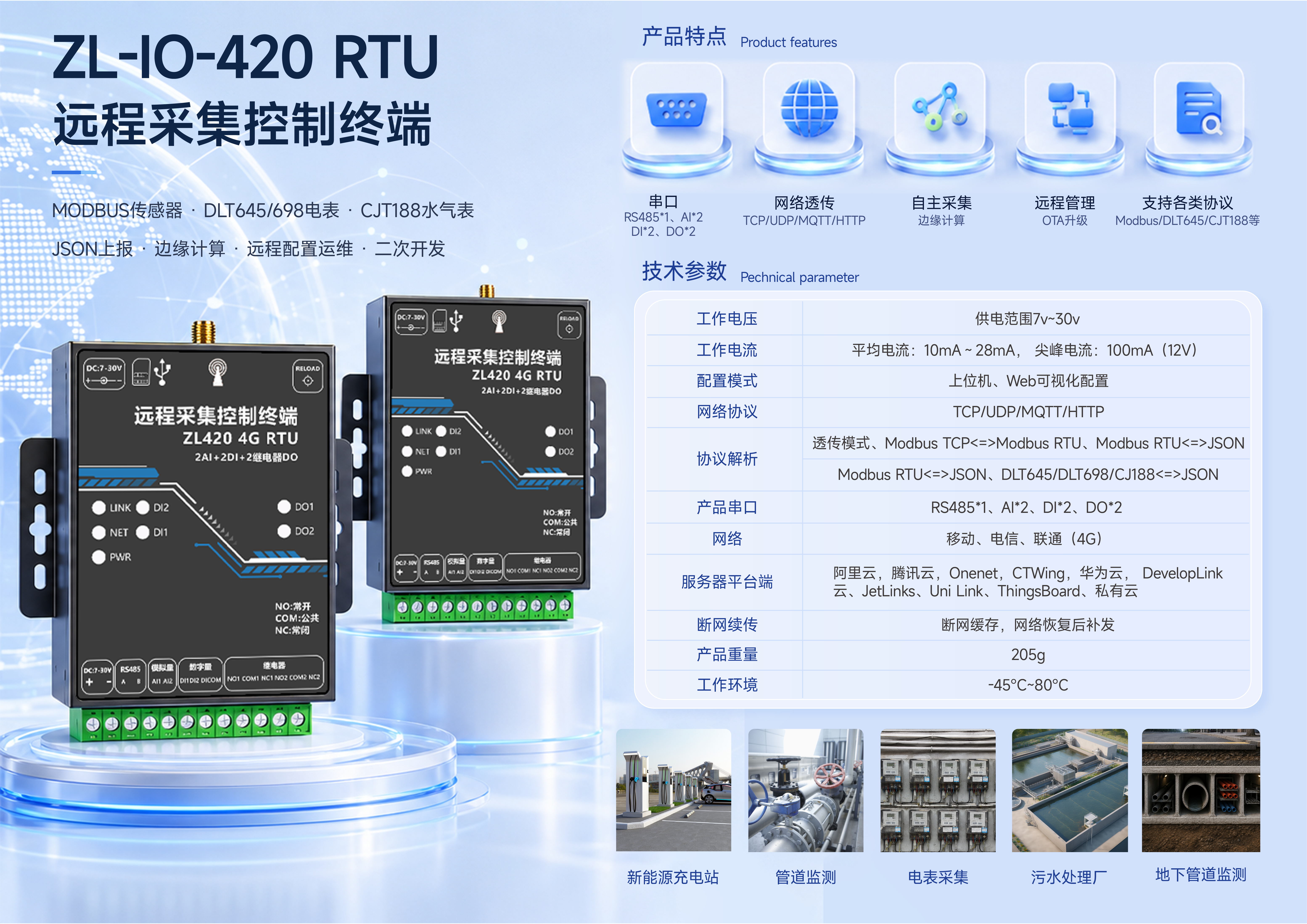

| ZL420 | 485/232,DIx2,AIx2,DOx2 | RTU | 4G | 5-30V | 链接 |

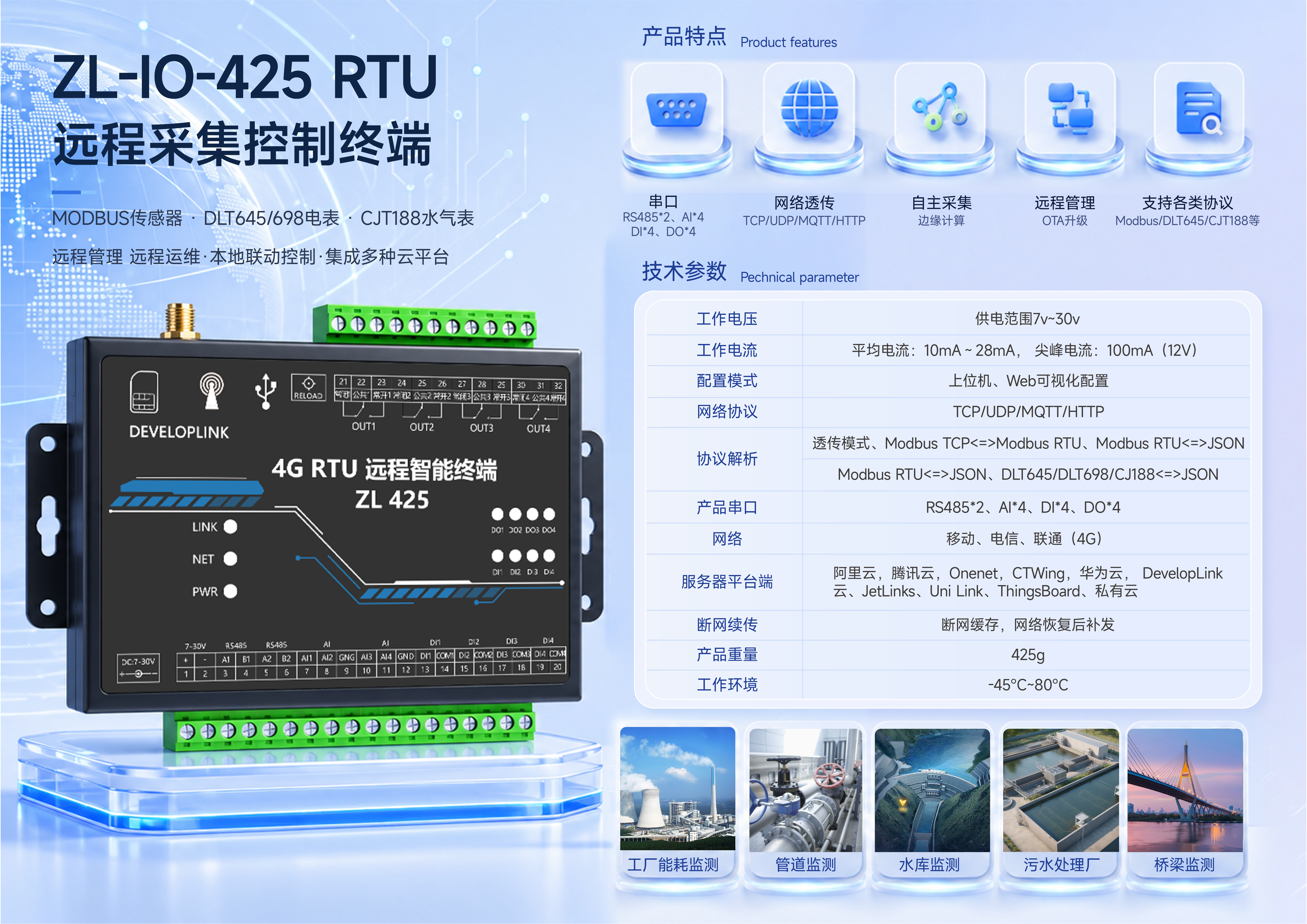

| ZL425 | 485,DIx4,AIx4,DOx4 | RTU | 4G | 5-30V | 链接 |

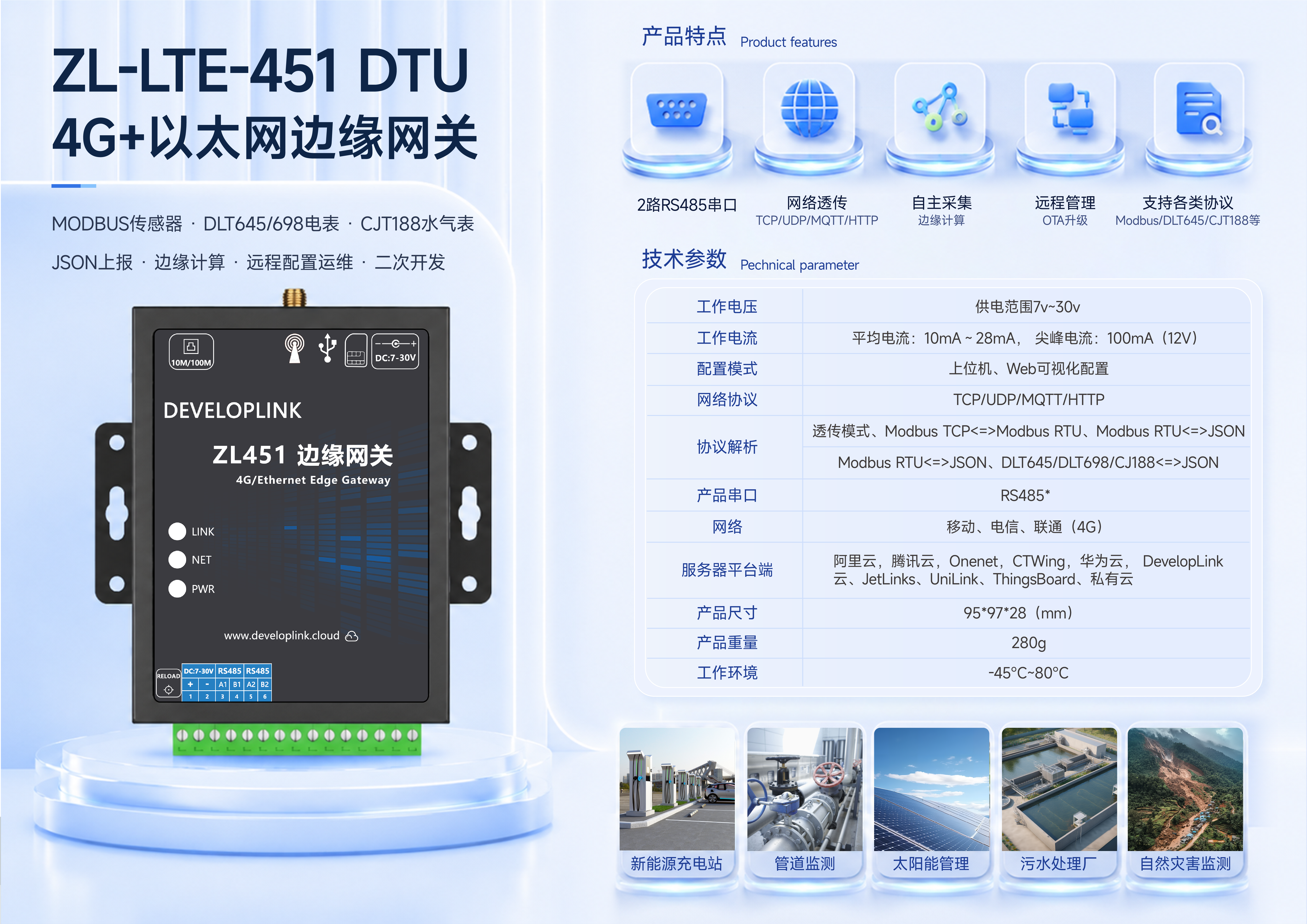

| ZL451 | 485X2 | DTU | 4G,ETH | 5-30V | 链接 |

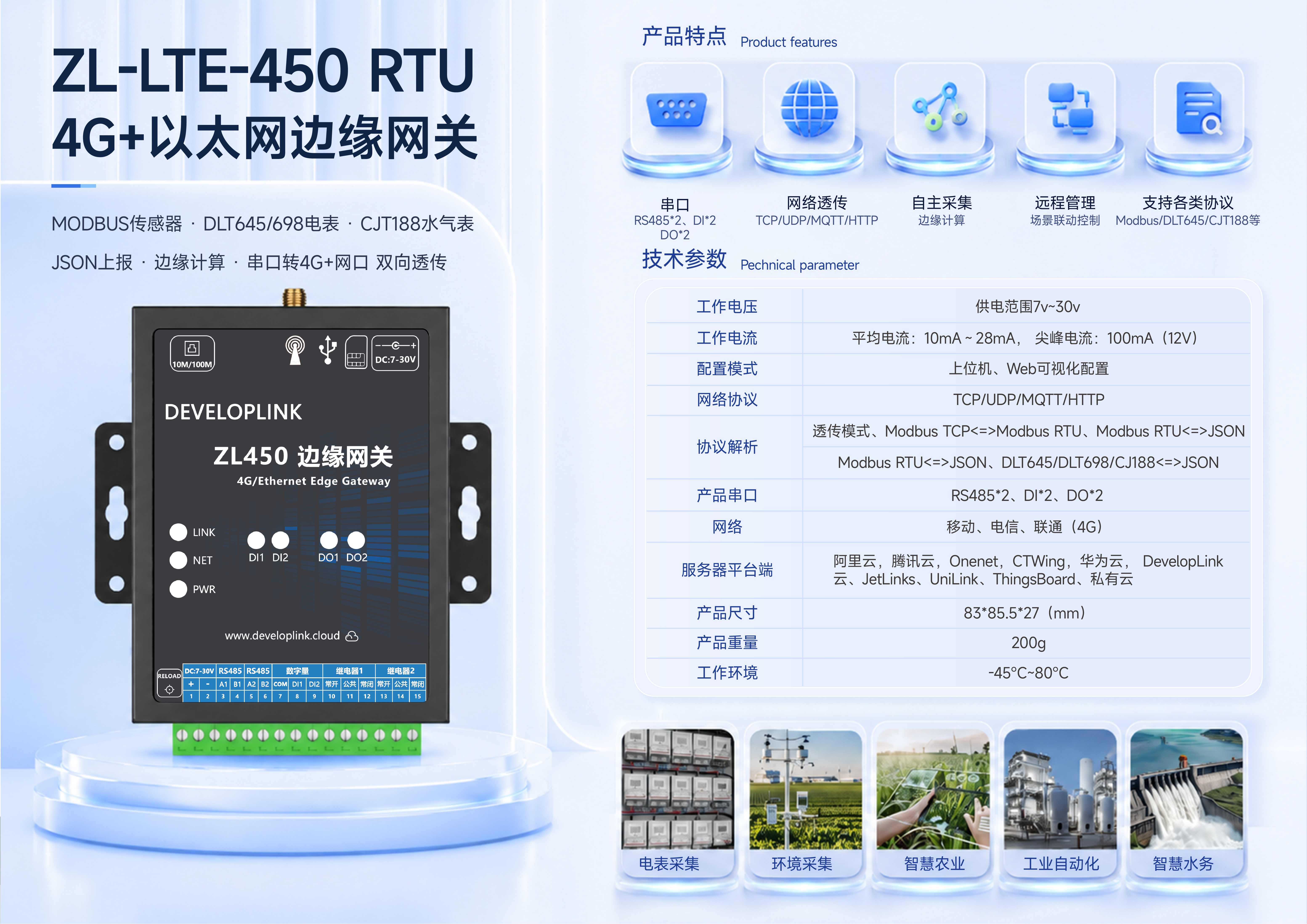

| ZL450 | 485X2,DIx2,DOx2 | RTU | 4G,ETH | 5-30V | 链接 |
| ZL462 | 485, GPS | GPS DTU | 4G | 5-30V | 链接 |

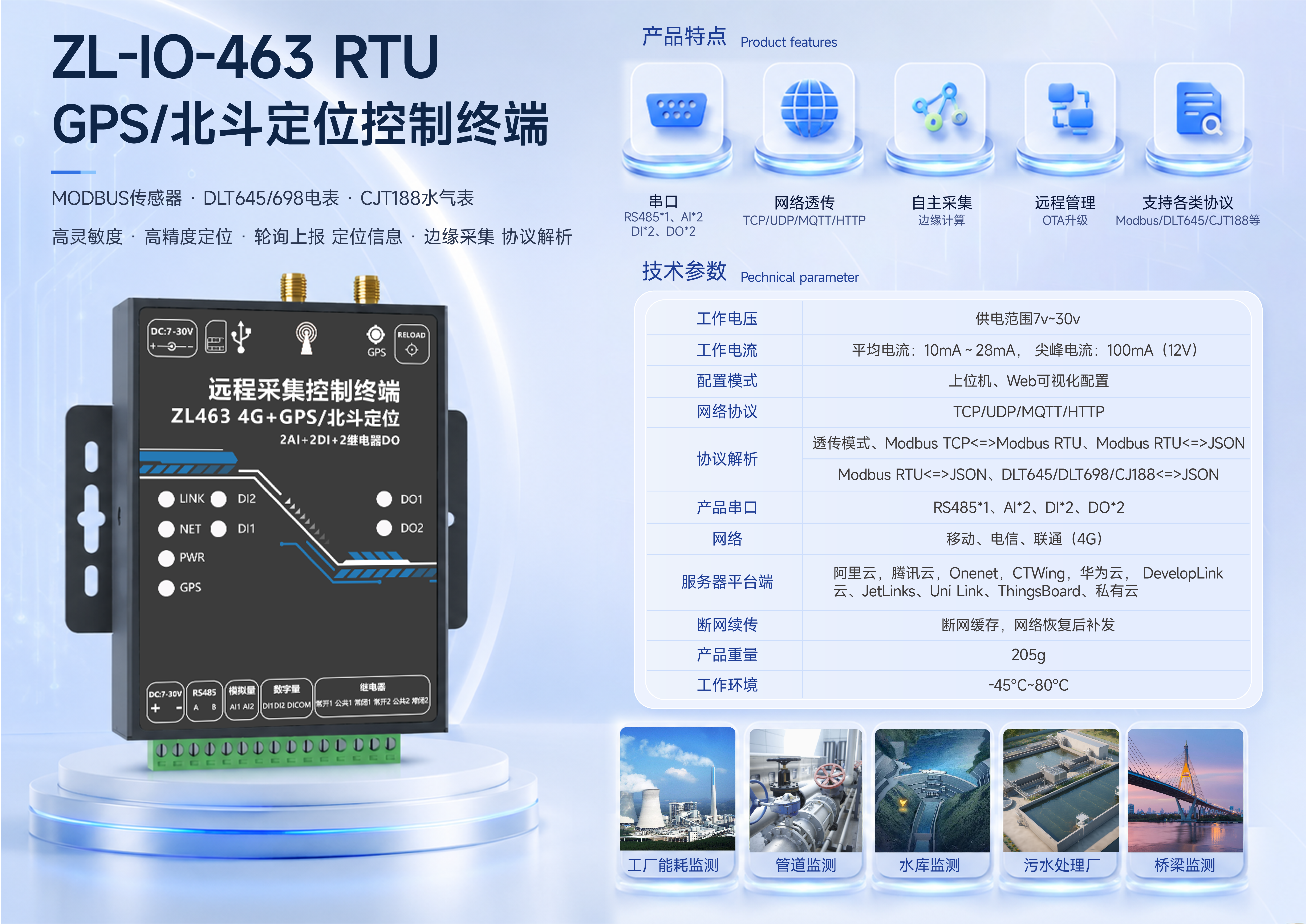

| ZL463 | 485/232,DIx2,AIx2,DOx2, GPS | GPS RTU | 4G | 5-30V | 链接 |

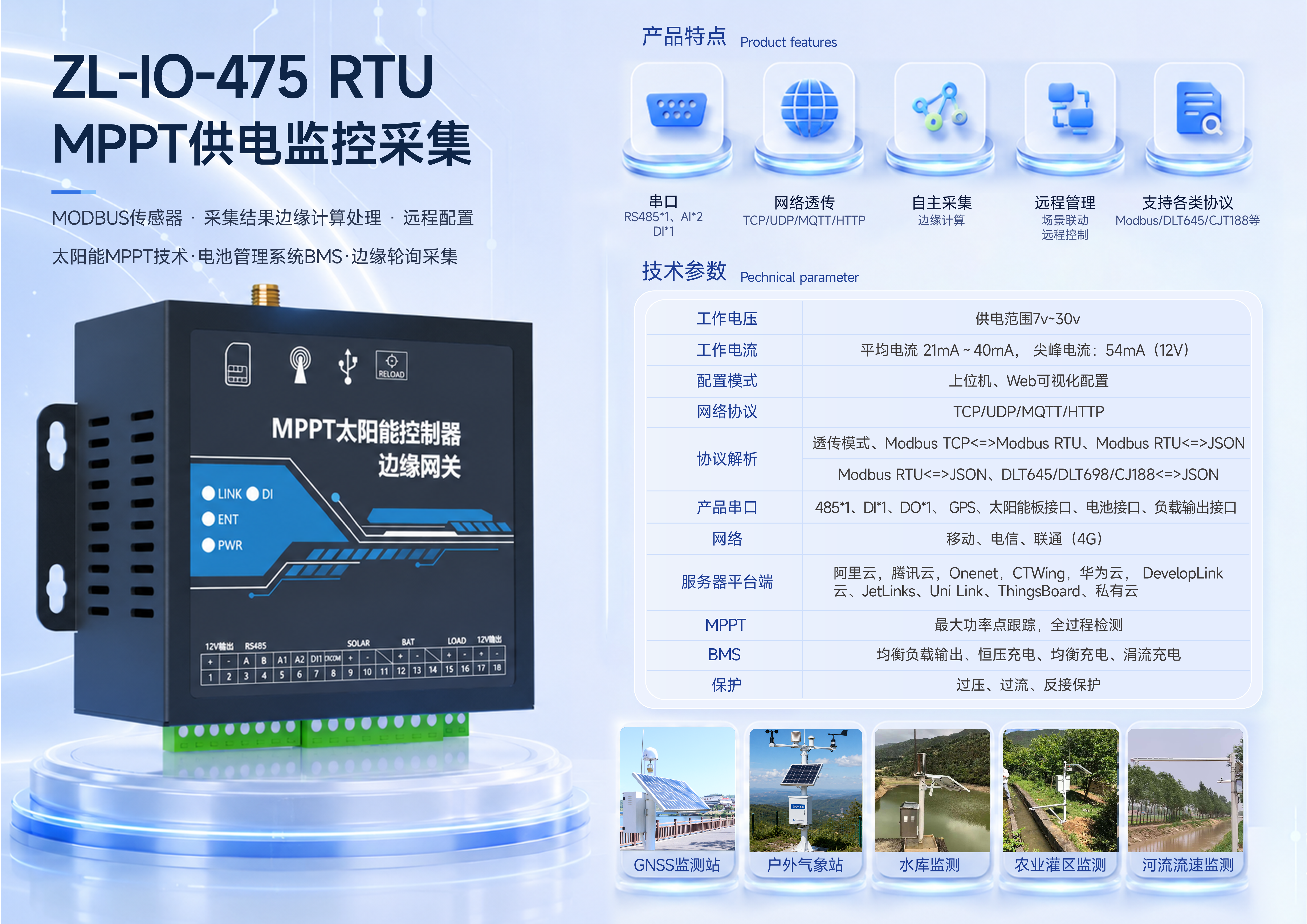

| ZL475 Pro | 485x1 ,太阳能板接口，电池接口， 负载输出接口，DIx1,DOx1, GPS |
MPPT 太阳能控制器 | 4G | 5-30V | 链接 |
| ZL470 | 485/232,DIx2,AIx2,DOx2 | RTU | 4G,LPWAN | 5-30V | 链接 |
¶ 以太网/WIFI DTU&RTU 系列
| 型号 | 外设 | 描述 | 联网 | 供电 | 链接 |
|---|---|---|---|---|---|

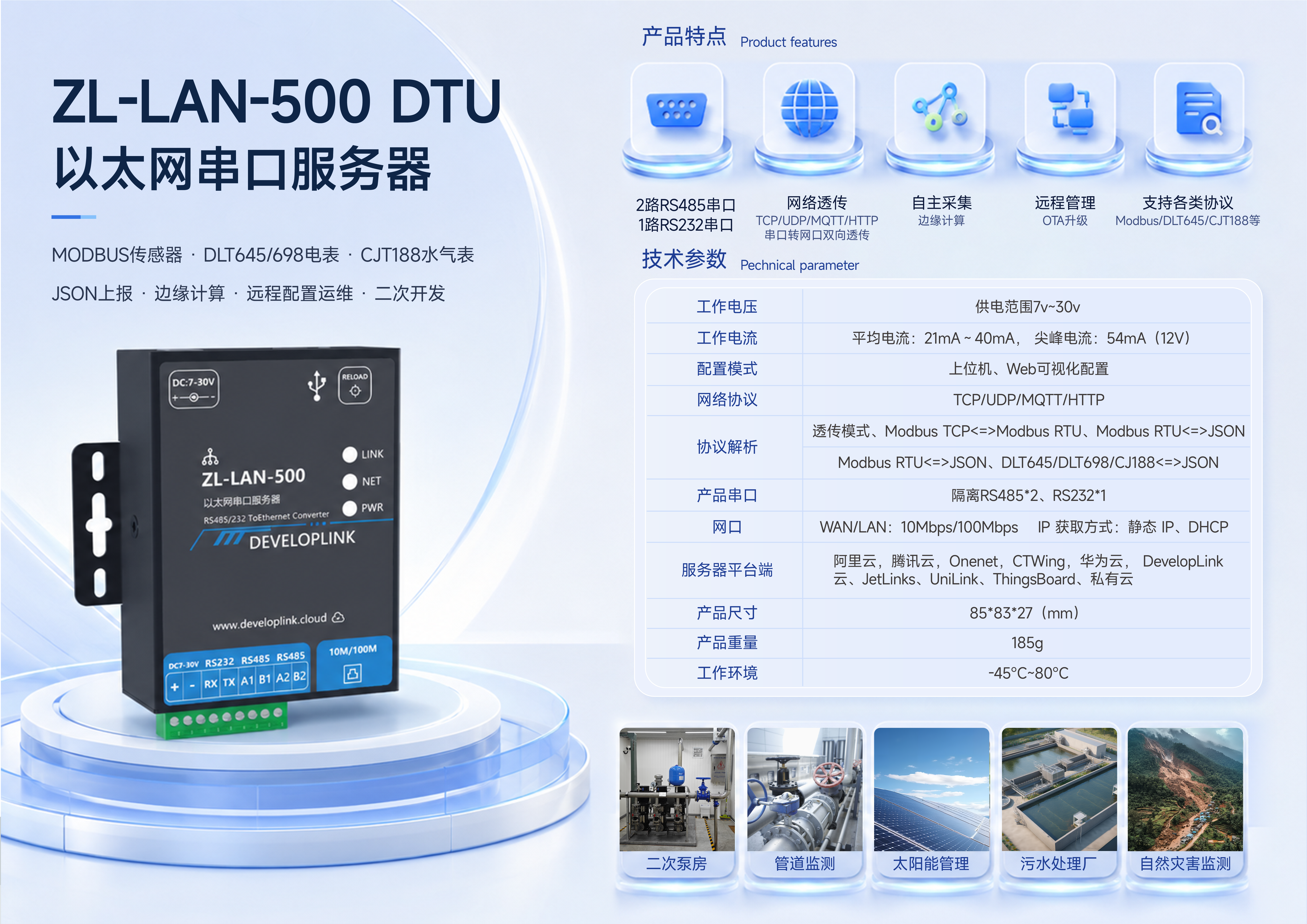

| ZL500 | 485x2,232x1 | DTU | ETH | 5-30V | 链接 |

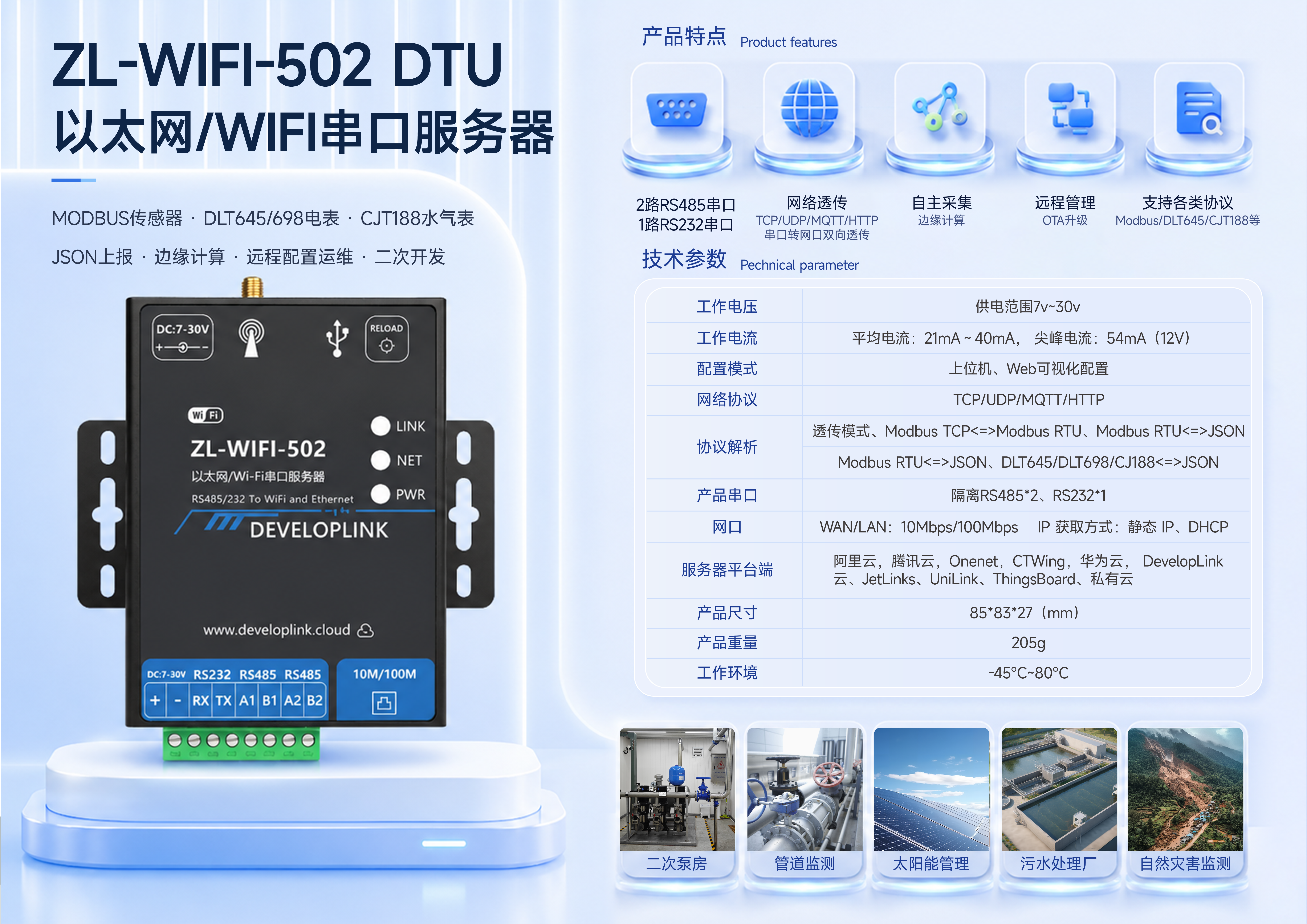

| ZL502 | 485x2,232x1 | DTU | ETH, WIFI | 5-30V | 链接 |
| ZL540 | 485x1 | 导轨DTU | WIFI | 5-30V | 链接 |
| ZL541 | 485x1 | 导轨DTU | WIFI | AC 100-220V | 链接 |

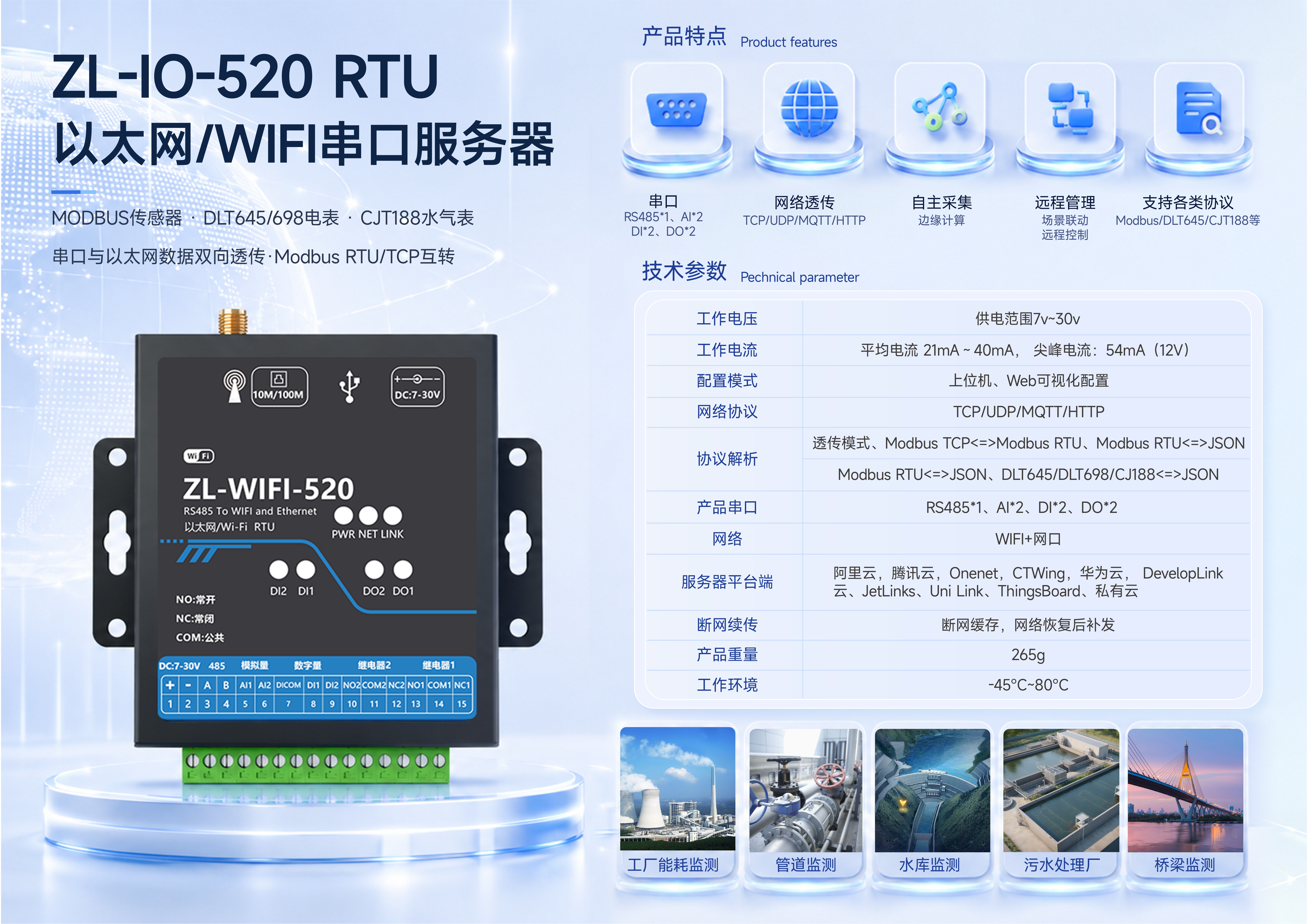

| ZL520 | 485/232,AIx2,DIx2,DOx2 | RTU | ETH, WIFI | 5-30V | 链接 |

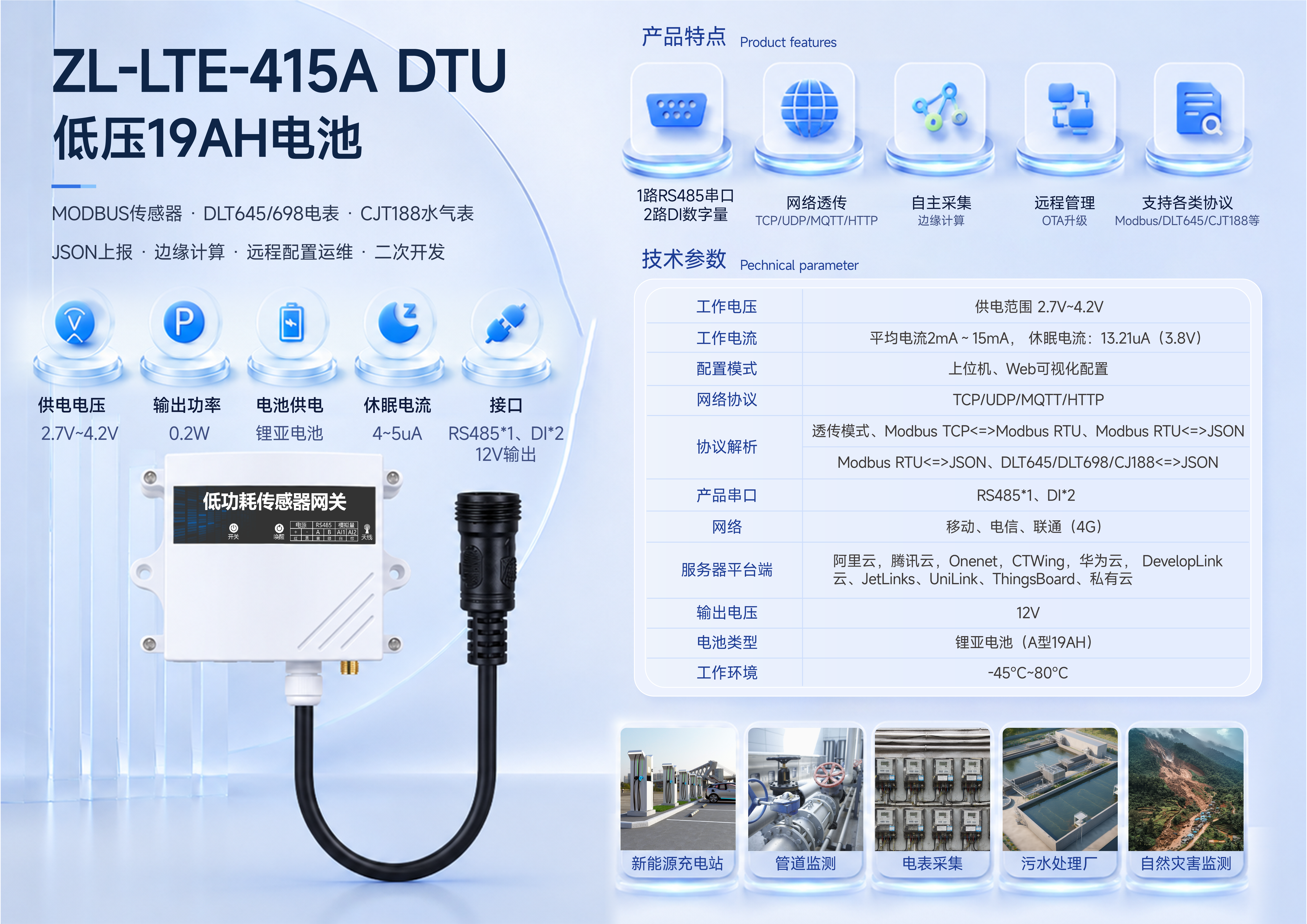

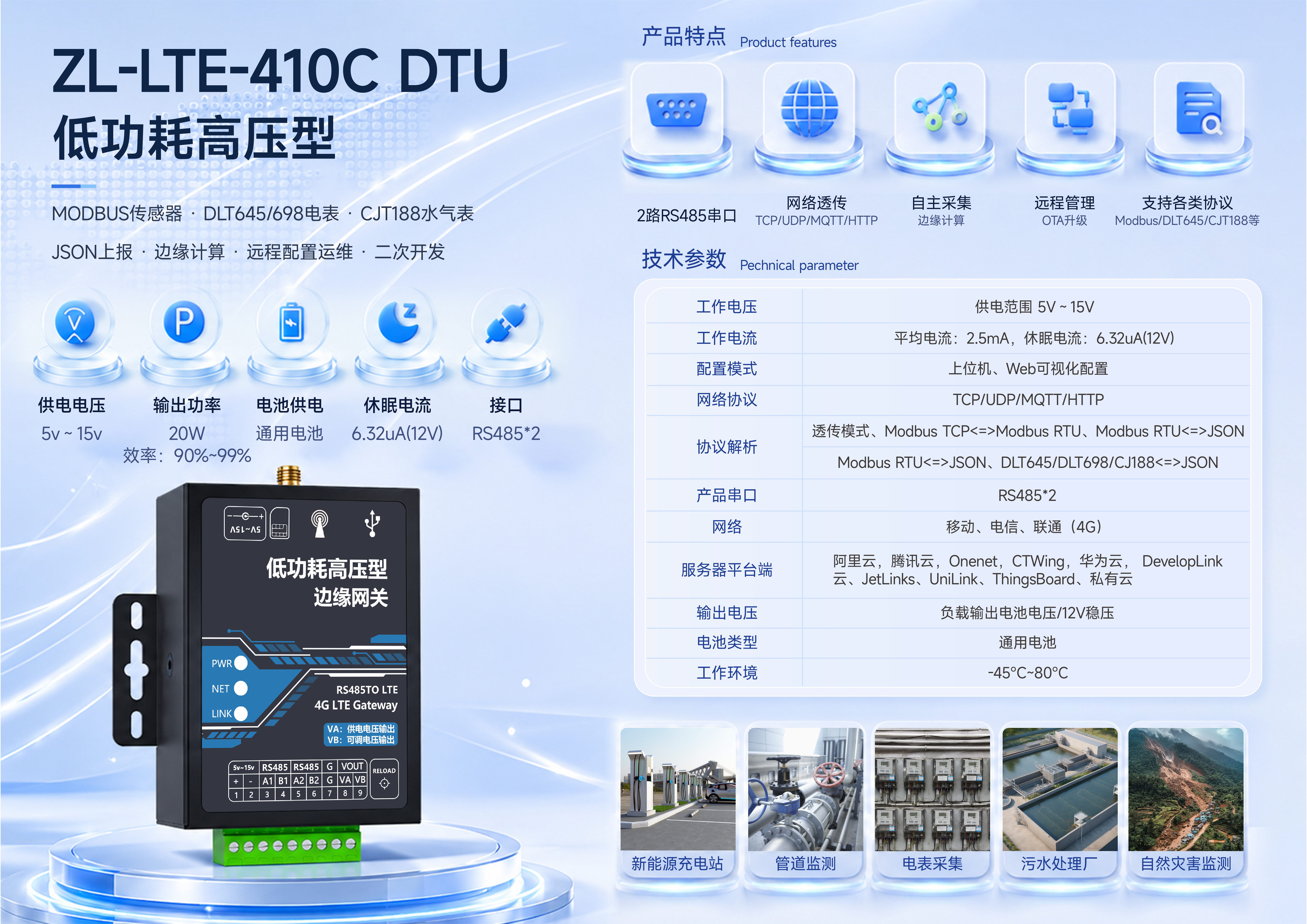

¶ 低功耗 DTU 系列
| 型号 | 外设 | 描述 | 联网 | 供电 | 链接 |
|---|---|---|---|---|---|

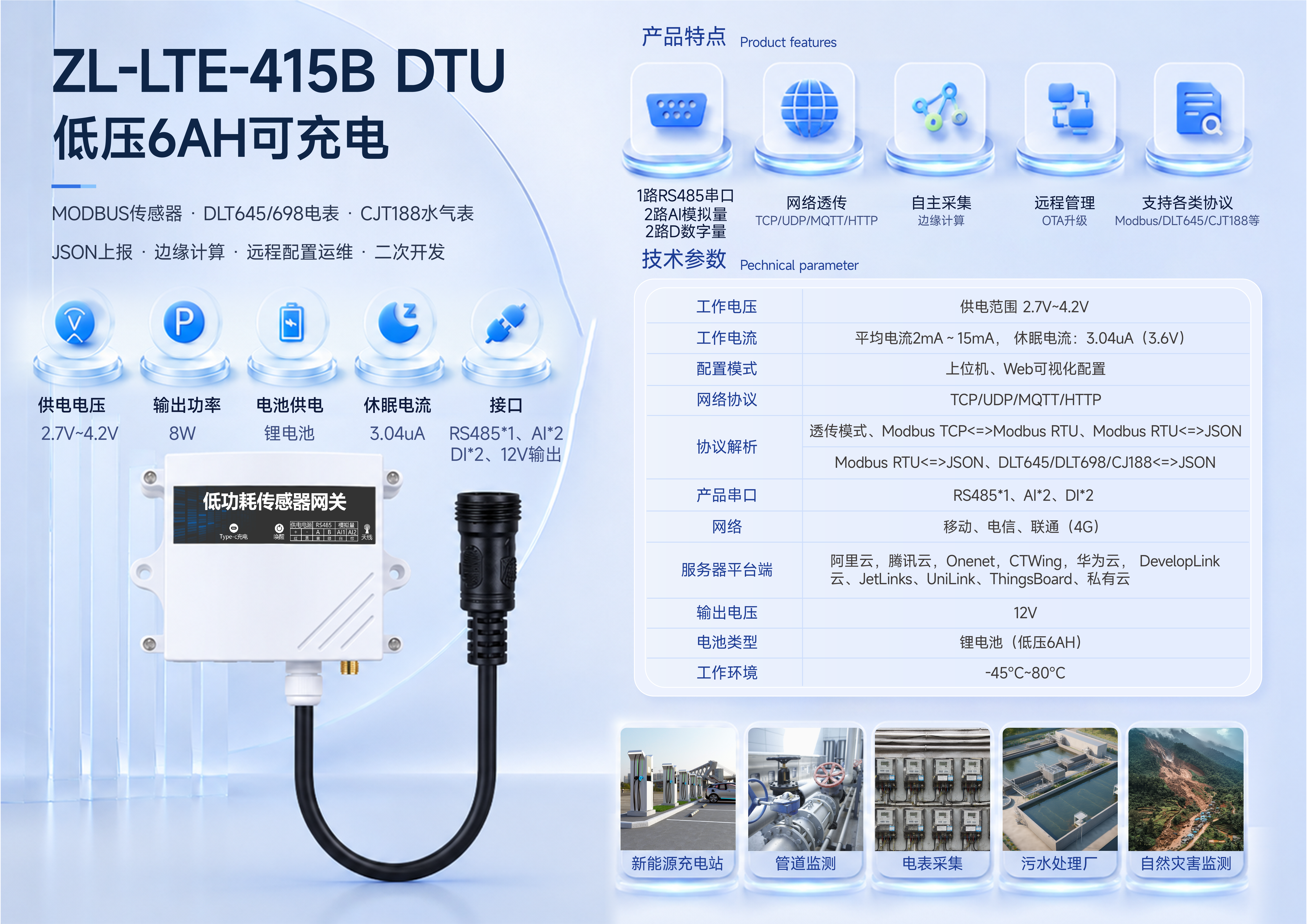

| ZL410 铁锂版 | 485x1 | 低功耗DTU | 4G | 2.7-3.6v | 链接 |
| ZL410 锂电版 | 485x1 | 低功耗DTU | 4G | 3.6-4.2V | |
| ZL410 | 485x1 | 支持输出电源控制 | 4G | 5-17V | |

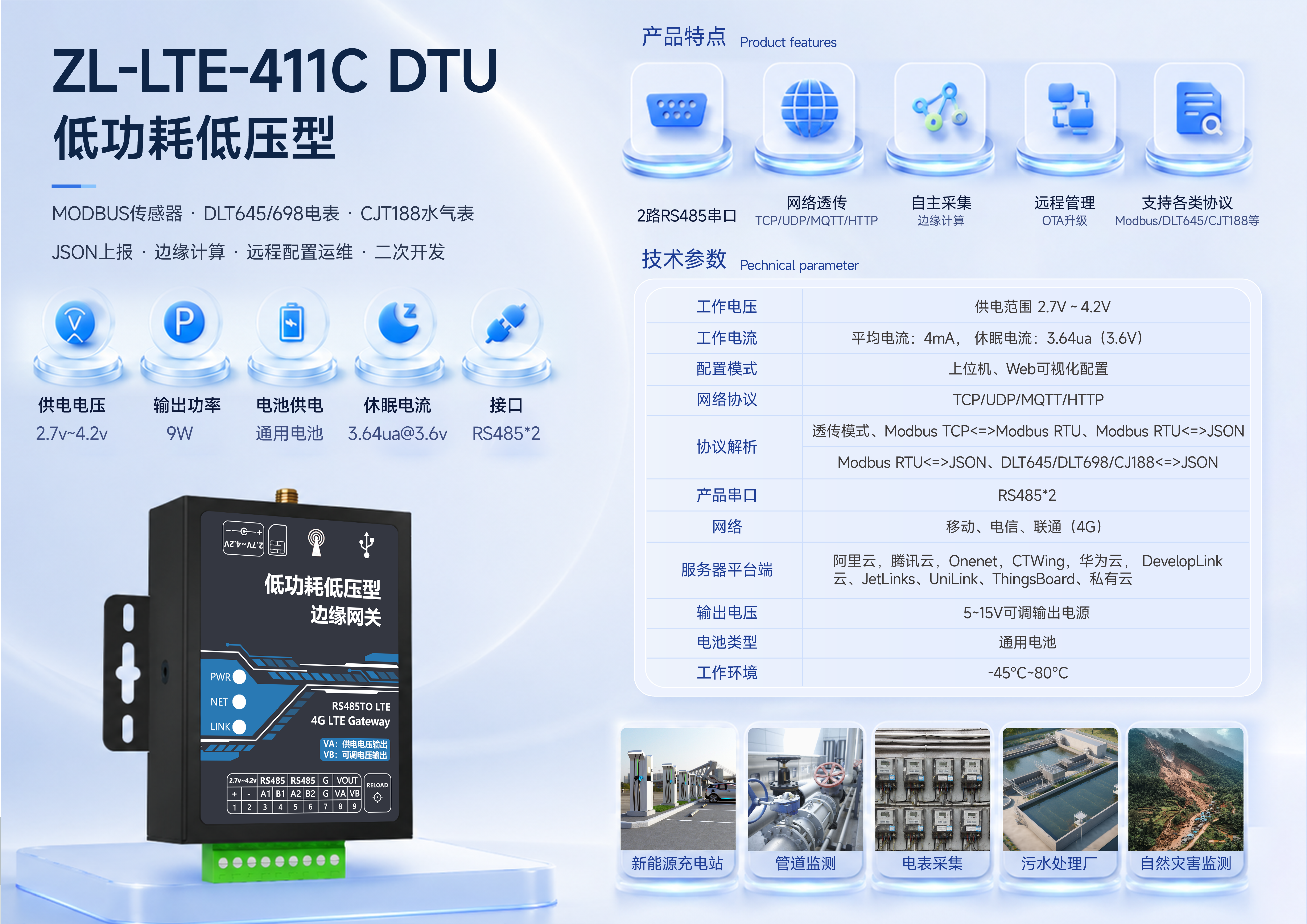

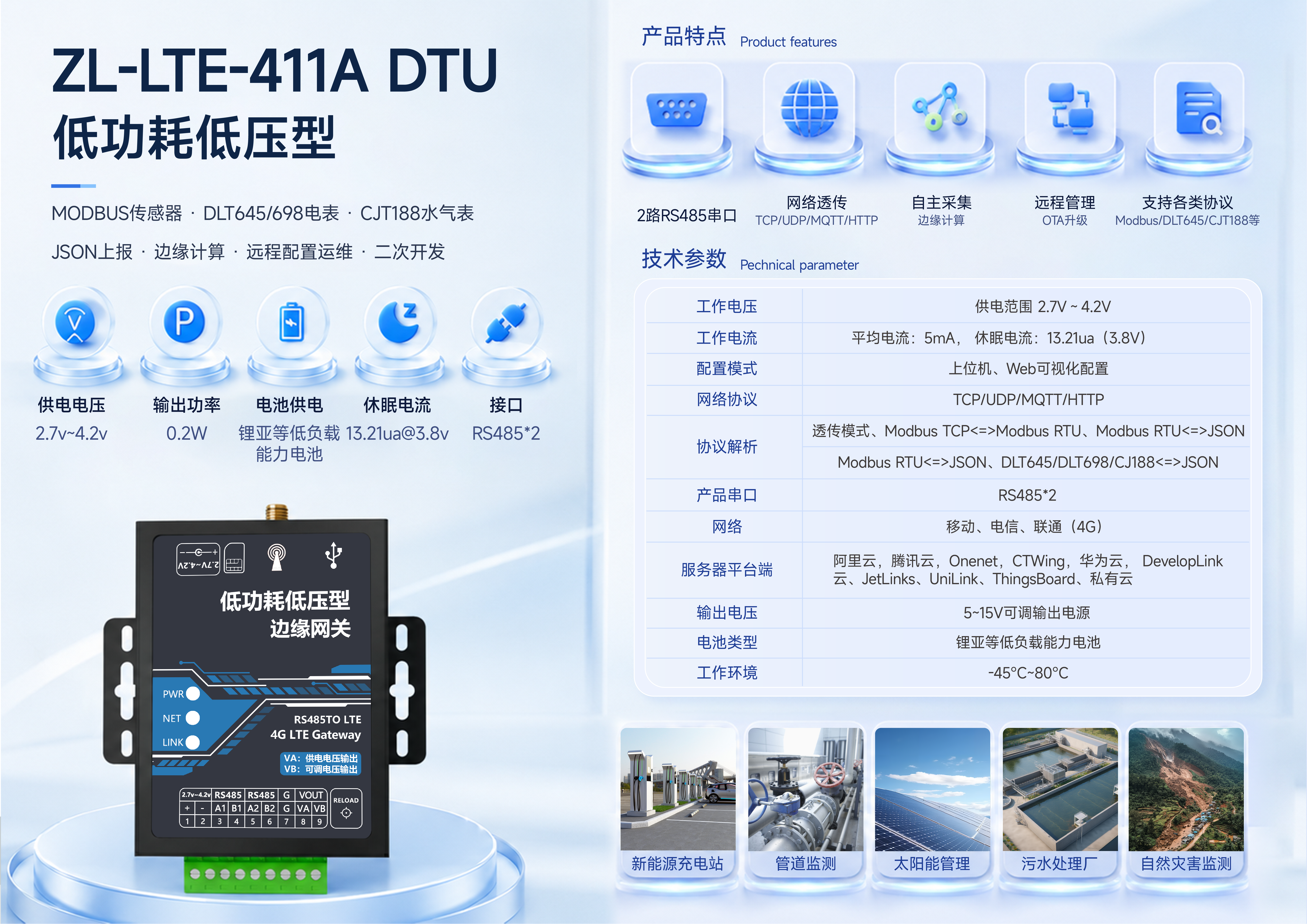

| ZL411 | 485x1,AIx1 ,DIx1 | 输出电源升压12V控制 | 4G | 2.7-3.6v |
¶ 串口IO/信号采集 系列
| 型号 | 描述 | 通讯串口 | 供电 | 链接 |
|---|---|---|---|---|

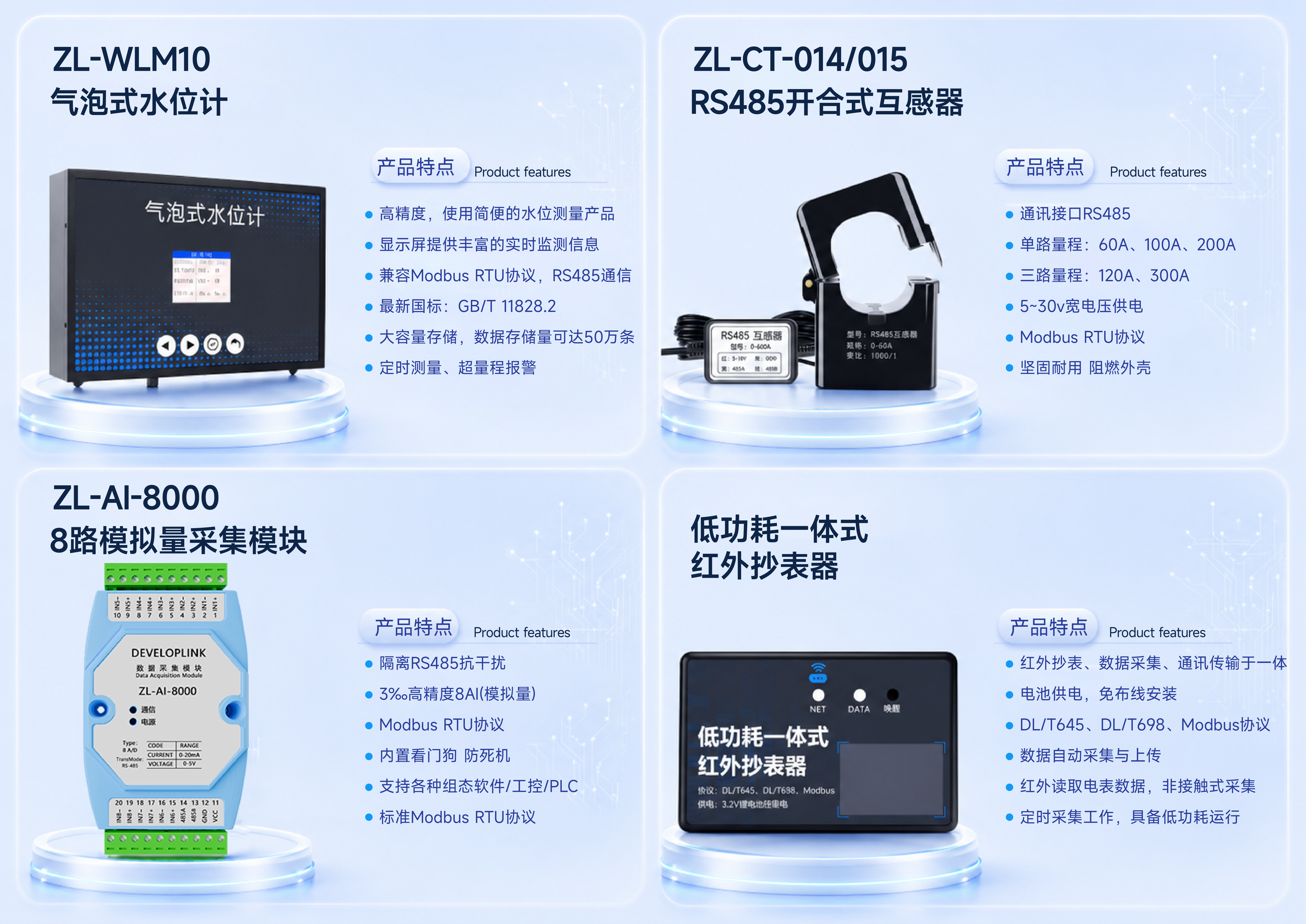

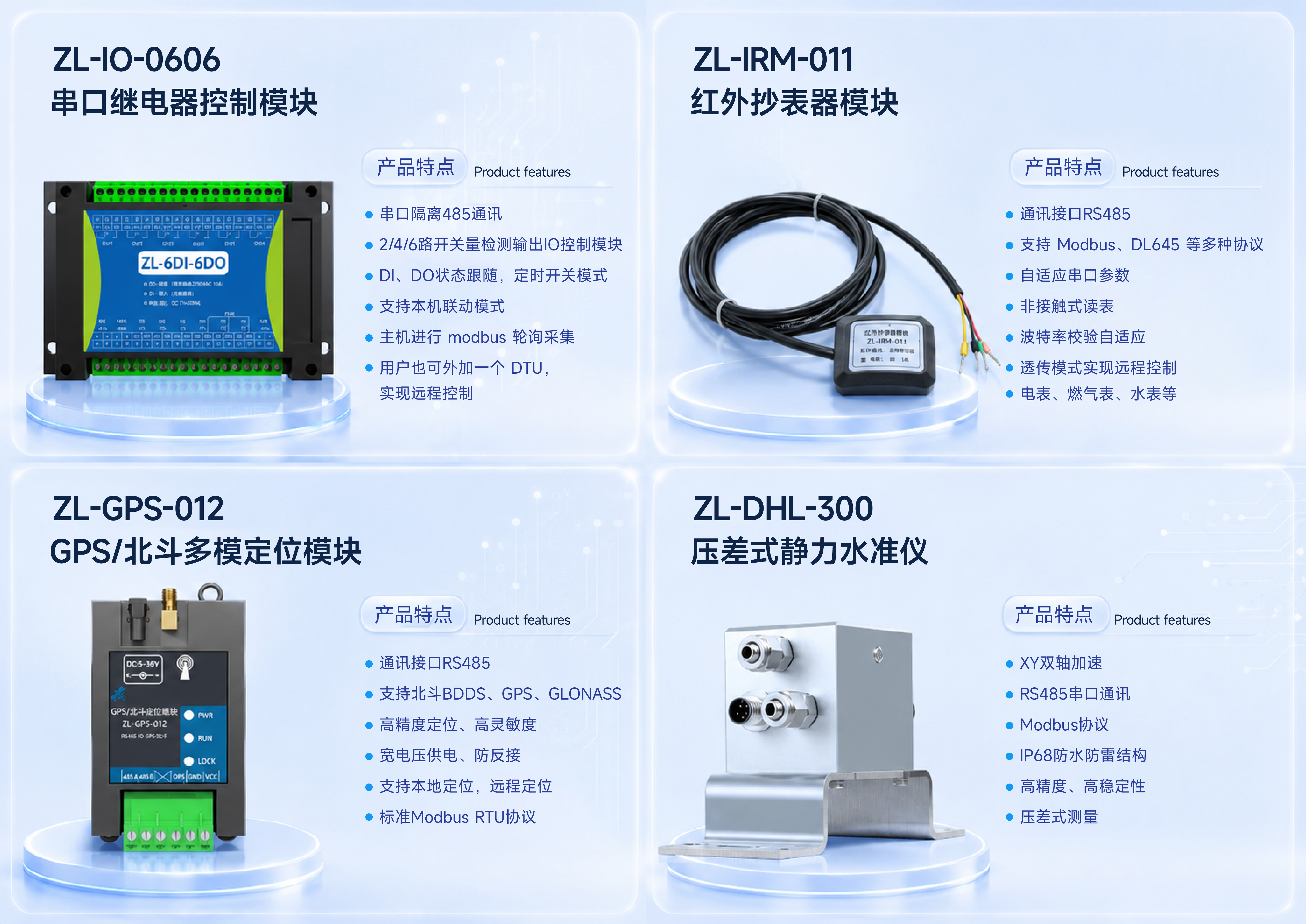

| ZL-IRM-011 | 红外抄表器 | 485x1 | 5-36V | 链接 |

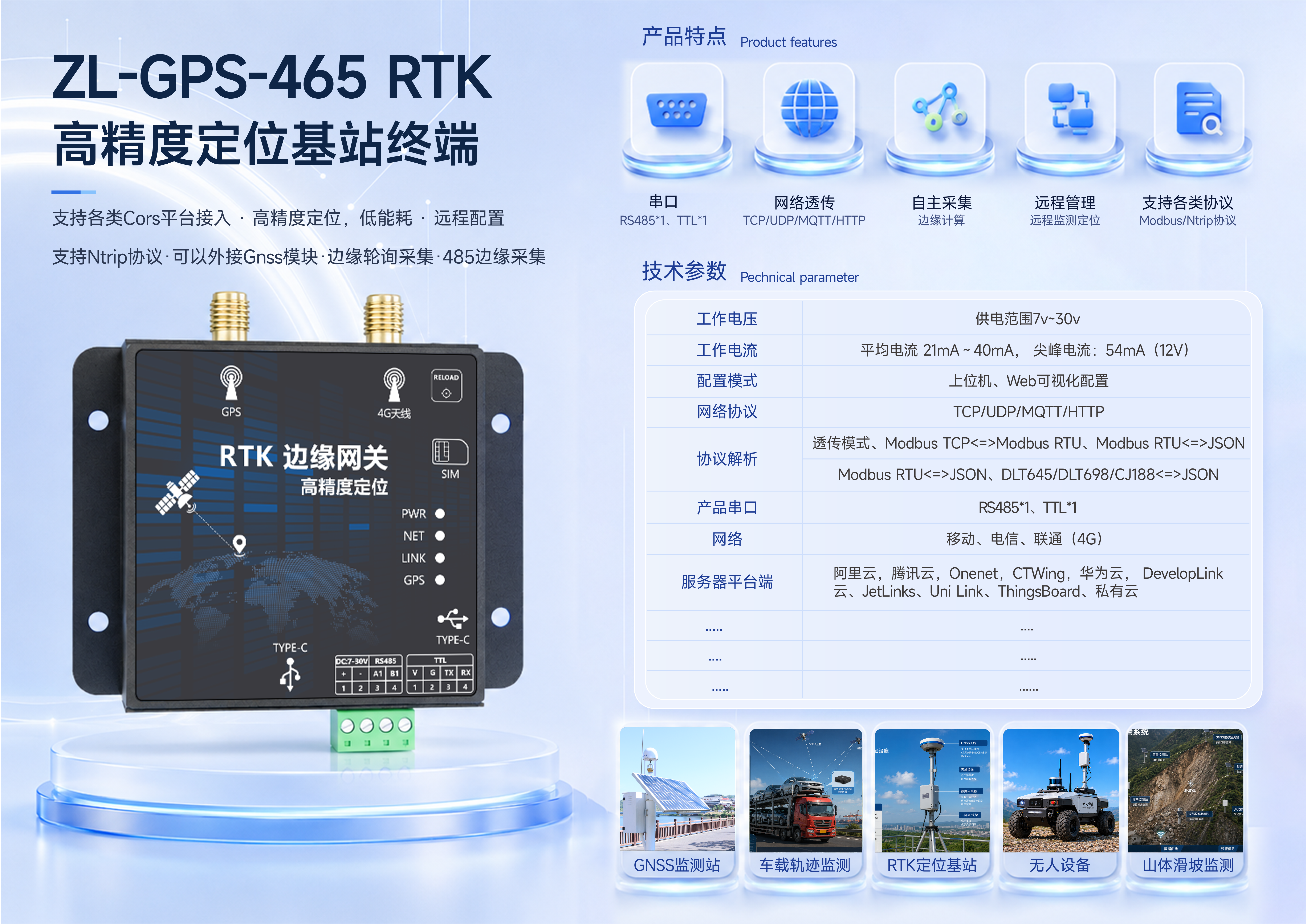

| ZL-GPS-012 | GPS/北斗定位 | 485x1 | 5-30V | 链接 |
| ZL-6DI-6DO | 6路开关量，6路继电器 | 485x1 | 5-30V | 链接 |
| ZL-DHL-300 | 压差式静力水准仪0-3500mm | 485x1 | 5-30V | 链接 |
| ZL-AI-08 | 8路模拟量 | 485x1 | 5-30V |
¶ 行业解决方案 系列产品
| 型号 | 外设 | 描述 | 联网 | 供电 | 链接 |
|---|---|---|---|---|---|
| ZL475 | 485x1 ,太阳能板接口，电池接口， 负载输出接口，DIx1,DOx1, GPS |
MPPT 太阳能控制器 | 4G | 5-30V | 链接 |
